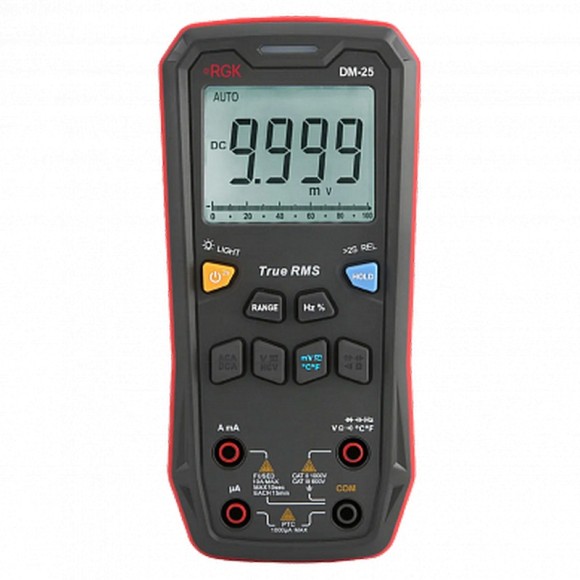

Мультиметр RGK DM-25
- Обзор
- Характеристики
- Отзывы0
Мультиметр RGK DM-25 - современный прибор для замеров электрических параметров, включая силу и напряжение постоянного и переменного тока. Широкий функционал помогает решать самые разные задачи как в быту, так и в профессиональной деятельности.
True RMS.Эта технология, которую особенно ценят электрики и радиолюбители, позволяет мультиметру показать точные значения в тех случаях, когда форма сигнала далека от идеальной синусоиды и/или в нем присутствуют нелинейные искажения. Благодаря такому решению прибор подходит для тестирования импульсного оборудования, радиоэлектронной аппаратуры, различных схем с плавающим напряжением и др.

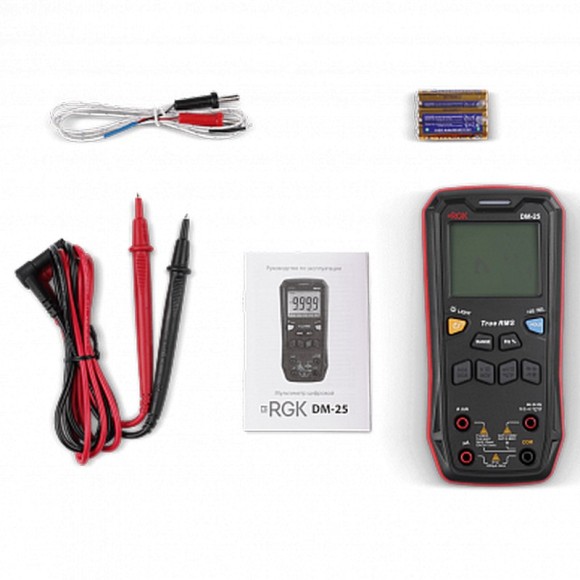

Измерение температуры.Мультиметр RGK DM-25 с комплектной термопарой можно использовать для контактных замеров температуры различных компонентов и элементов сетей - полезная функция для нагрузочного тестирования.
REL - относительные измерения.Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Тестирование компонентов.Функции контроля работоспособности диодов и емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.
Расчет коэффициента заполнения.Этот режим мультиметра RGK DM-25 пригодится при выполнении диагностики оборудования с импульсным (ШИМ) управлением, электродвигателей и др.
Режим NCV.Благодаря датчику, который размещен в верхней части корпуса, эта модель может определять наличие напряжения в розетках и проводах бесконтактным способом. О результатах оповещает наглядная светодиодная индикация.

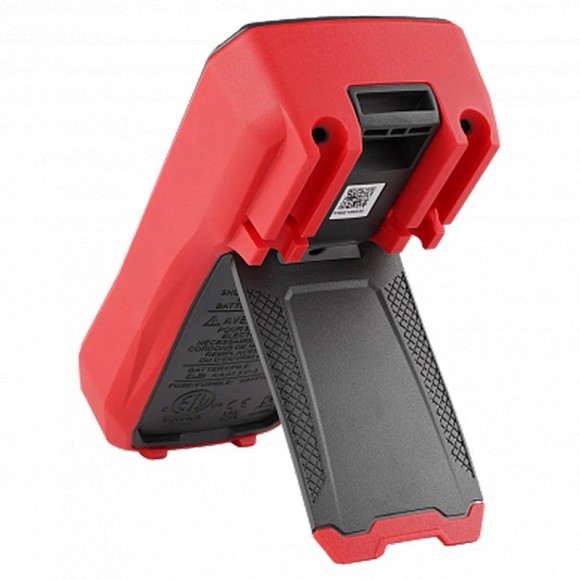

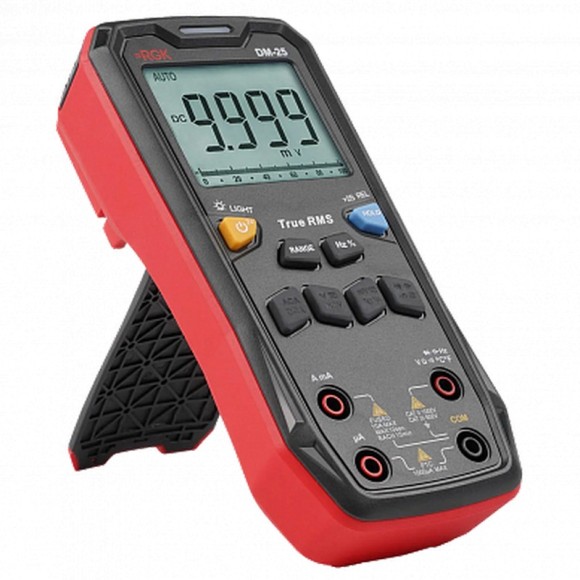

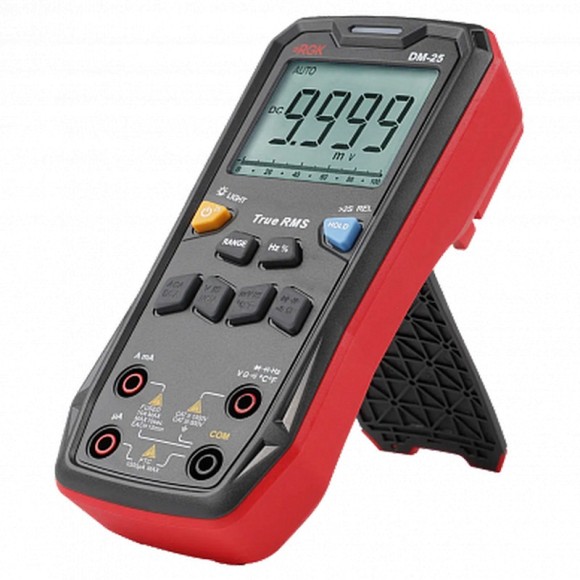

Продуманная эргономика.На задней поверхности устройства расположены петля для подвешивания и откидная подставка, которые позволяют установить измеритель так, чтобы специалисту было максимально удобно считывать показания, а руки были свободны для работы с щупами.
Безопасность.Устройство отвечает требованиям стандарта электробезопасности CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей, систем освещения и др.
Технические характеристики
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 9,999 мВ | 0,001 мВ | ± (0,007●U+8 е.м.р.) |
| 99,99 мВ | 0,01 мВ | ± (0,007●U+3 е.м.р.) |
| 999,9 мВ | 0,1 В | ± (0,005●U+3 е.м.р.) |
| 9,999 В | 0,001 В | |
| 99,99 В | 0,01 В | |
| 999,9 В | 0,1 В | |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения напряжения переменного тока частотой от 40 до 400 Гц | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 9,999 мВ | 0,001 мВ | ± (0,01●U+3 е.м.р.) |
| 99,99 мВ | 0,01 В | |
| 999,9 мВ | 0,1 В | ± (0,008●U+3 е.м.р.) |
| 9,999 В | 0,001 В | |
| 99,99 В | 0,01 В | |
| 999,9 В | 0,1 В | |
| Примечание – U - измеренное значение напряжения переменного тока, мВ, В | ||
| Параметры измерения силы переменного тока частотой от 40 до 400 Гц | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 999,9 мкА | 0,1 мкА | ±(0,01●I+3 е.м.р) |
| 999,9 мА | 0,1 мА | ±(0,012●I+3 е.м.р) |
| 9,999 А | 0,001 А | |
| Примечание – I - измеренное значение силы переменного тока, мкА, мА, А | ||
| Параметры измерения силы постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
| 999,9 мкА | 0,1 мА | ±(0,008●I+3 е.м.р) |
| 999,9 мА | ±(0,01●I+3 е.м.р) | |
| 9,999 А | 0,001 А | |
| Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 99,99 Ом | 0,01 Ом | ±(0,008●R +8 е.м.р.) |
| 999,9 Ом | 0,1 кОм | ±(0,008●R +2 е.м.р.) |
| 9,999 кОм | 0,001 кОм | |
| 99,99 кОм | 0,01 кОм | |
| 999,9 кОм | 0,1 кОм | |
| 9,999 МОм | 0,001 МОм | ±(0,015●R+3 е.м.р) |
| 99,99 МОм | 0,01 МОм | ± (0,02●R+5 е.м.р) |
| Примечание – R - измеренное значение измерения электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 9,999 нФ | 0,001 нФ | в режиме относительных измерений ±(0,04●С+10 е.м.р) |
| 99,99 нФ | 0,01 нФ | ±(0,04●С+5 е.м.р.) |
| 999,9 нФ | 0,1 нФ | |
| 9,999 мкФ | 0,001 мкФ | |
| 99,99 мкФ | 0,01 мкФ | |
| 999,9мкФ | 0,1 мкФ | |
| 9,999 мФ | 0,001 мФ | ±(0,1●С) |
| 40,00 мФ | 0,01 мФ | |
| 99,9 мФ | 0,1 мФ | |
| Примечание – С - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 9,999Гц ~ 9,999MГц | 0,001Гц~0,001 МГц | ±(0,001●F+5 е.м.р.) |
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Предел измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной по- грешности измерений, °С |
| от -40 до 0 | 1 | ±4 °С |
| св. 0 до +100 | ±(0,01●T+5 е.м.р.) | |
| св. +100 до +400 | ±(0,02●T+5 е.м.р.) | |
| Примечание – Т - измеренное значение температуры, °С; - погрешность нормирована без учета погрешности используемой термопары |
||
| Температурные коэффициенты | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| DM-25 | 0,1 |
| Основные технические характеристики | |
| Максимальное отображаемое значение дисплея | 9999 |
| Максимальное напряжение между входами мультиметра и землей | 999,9 В (истинное среднеквадратичное значение) |
| Индикация перегрузки | OL |
| Защита на входе мА/А | предохранитель F 10 А, 1000 В, (Ø6,35 х 32 мм) |
| Выбор диапазона | автоматический, ручной |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18°С до +28°С от 30% до 80% |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
75% при температуре св. 0°С до +30°С 50% при температуре св. 30°С до +40°С |
| Температура хранения, °C Влажность хранения, % |
от -10°С до +50°С до 80% |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Соответствие категории измерений | САТ II 1000 В /САТ III 600 В |
| Параметры электрического питания: - напряжение постоянного тока |
4,5 В |
| Питание | 3 батареи ААА 1,5 В |
| Габаритные размеры (длина х ширина х высота) | 169 х 81 х 46 мм |
| Масса | 0,254 кг |
| Внесен в госреестр | Внесен |
| Производитель | «RGK», Китай |
