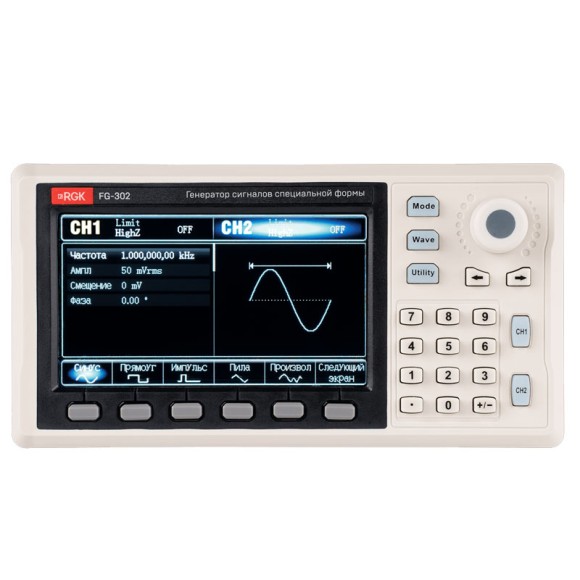

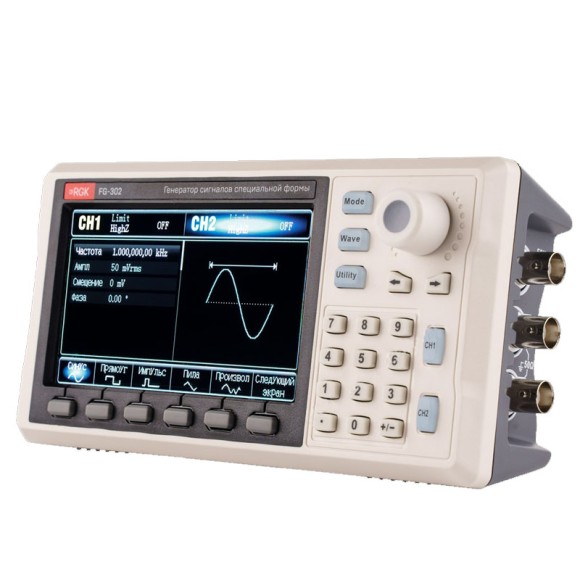

Генератор сигналов специальной формы RGK FG-302
- Обзор
- Характеристики
- Отзывы0
Генератор сигналов специальной формы RGK FG-302 предназначен для воспроизведения периодических сигналов наиболее распространенных форм в диапазоне до 30 МГц и разрешением до 1 мкГц во всей полосе пропускания, может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений.
RGK FG-302 обладает стабильной производительностью и идеально подходит для институтов, лабораторий, центров технического обслуживания техники и т.д.
Удобный интерфейс и графический стиль отображения помогают пользователям быстро выполнять учебные и тестовые задания и повышают эффективность работы.
Особенности :
- Количество каналов - 2;
- Максимальная рабочая частота - 30 МГц;
- Применение прямого цифрового синтеза (DDS) с частотой дискретизации 200 Мвыб/с и разрядностью (вертикальным разрешением) 14 бит;
- Генерация прямоугольного сигнала с низким фазовым дрожанием (джиттером);
- 6-разрядный прецизионный частотомер, совместимый с логическим TTL-сигналом;
- Сохранение до 24 сигналов произвольной формы в энергонезависимой памяти;
- Многочисленные типы модуляции сигнала: амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK);
- Высокоэффективное программное обеспечение для работы через персональный компьютер;
- 4,3-дюймовый цветной TFT-дисплей с высоким разрешением;
- USB интерфейс;
- Удобный многофункциональный поворотный регулятор и цифровая клавиатура.
Технические характеристики
| Количество каналов | 2 |
| Максимальная рабочая частота | 30 МГц |
| Частота дискретизации | до 200 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤10 МГц: от 1 мВ до 10 В (50 Ом) |
| Погрешность установки амплитуды | ± (5% от установленного значения + 2 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | ≤100 кГц: ± 0,1 дБ ≤20 МГц: ± 0,3 дБ ≤30 МГц: ± 0,5 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 100 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 7 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | Постоянное 5В, 2А |
| Потребляемая мощность | 10 Вт |
| Условия эксплуатации | |
| Диапазоны температур: - рабочая - хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 2000 м не более 15000 м |
| Габаритные размеры | 70 x 172 x 89 мм |
| Масса | 0,4 кг |
| Внесен в госреестр | Не внесен |
| Производитель | «RGK», Китай |
