Описание

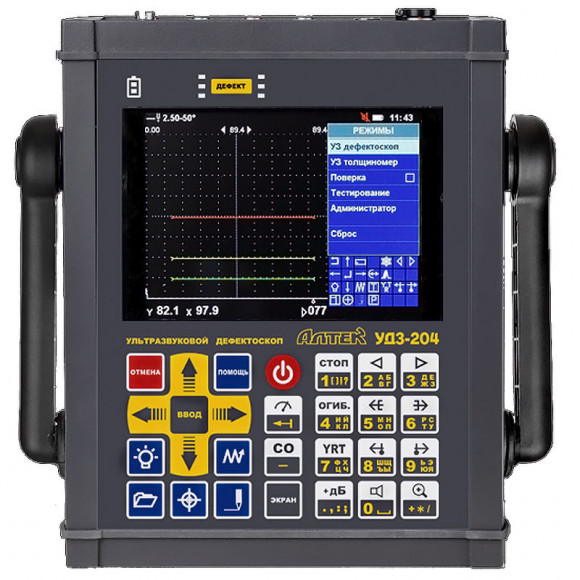

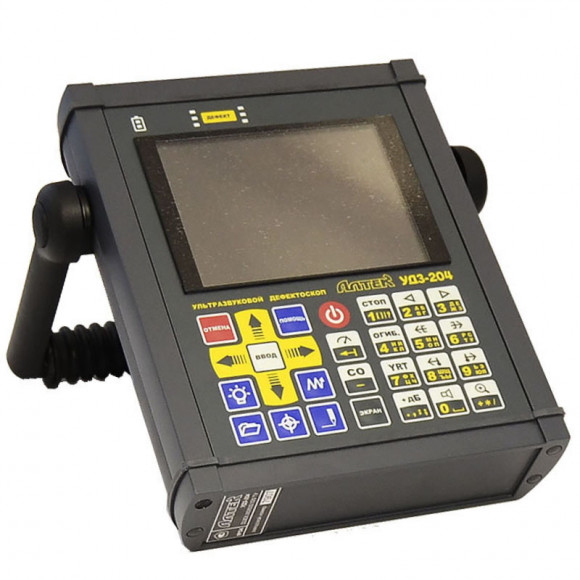

Ультразвуковой дефектоскоп ПЕЛЕНГ УД3-204ВД это прибор для обнаружения нарушений в целостности различных структур и материалов методом неразрушающего контроля. Используется, прежде всего, для металлических изделий, но допускается работа и с иными материалами. УД3-204ВД позволяет обнаруживать точное местоположение дефекта плюс измерять толщину изделий. Разработано 8 модификаций для...
Полное описание
Характеристики
Внесен в госреестрВнесен
Производитель«Алтек», Россия
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Все характеристики
Цена по запросу
-+Купить
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«Алтек», Россия

Peleng УД3-204ВД относится к дефектоскопам общего назначения и реализует эхо-импульсный, теневой и зеркально-теневой метод обнаружения дефектов. Состоит из электронного блока и пьезоэлектрического преобразователя, который излучает и принимает УЗ-колебания. В работу положен принцип измерения свойств сигнала, отраженного от структуры и границ контролируемого объекта. Степень интенсивности вернувшегося сигнала и время, за которое он прошел свой путь, позволяет идентифицировать имеющиеся нарушения сплошности и однородности.

ПЕЛЕНГ УД3-204ВД имеет несколько модификаций, отличающихся программной частью, которая, обеспечивает соответствие прибора нормативных требованиям, принятым в каждой из отраслей, и адаптирует (с помощью преднастроенных параметров и режимов) прибор к работе с типовыми для отрасли объектами и материалами. Кроме этого, модификации отличаются количеством и типом датчиков (ПЭП), идущих в комплекте.

Всего модель УД3-204ВД имеет 6 специализированных версий (не считая универсальную):


  • для нефтегазовых отраслей;
  • для нефтехимического оборудования;
  • для теплоэнергетического комплекса;
  • для подъемно-транспортного оборудования;
  • для судостроения;
  • для атомных станций.



Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД3-204ВД:


  • Стойкий к ударам и падениям корпус из металла.
  • Цветной жидкокристаллический TFT-дисплей разрешением 640x480 точек на дюйм и размером 111x84 мм. 8 степеней яркости экрана.
  • Режим временной регулировки чувствительности (ВРЧ) максимум с 64-мя точками для одной характеристики.
  • Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
  • Два трехцветных светодиодных и звуковой индикатор дефекта (АСД). Имеется порт подключения наушников для работы в шумных условиях.
  • Две зоны временной селекции.
  • Возможность толщинометрии тонких объектов (от 0,4 мм).
  • Усиление сигнала до 120 дБ с шагом 1 дБ.
  • Возможность использования двух преобразователей одновременно.
  • Наличие режима временной регулировки чувствительности.
  • Построение АРД-диаграммы для определения эквивалентного размера дефекта.
  • Возможность сделать скриншот текущей картинки на дисплее и сохранить его в память.
  • Режим масштабирования («Электронная лупа») для детального рассмотрения нужного участка A-скана.
  • Автоматическая регулировка усиления (АРУ) для улучшения чувствительности прибора.
  • Функция визуализации эхо-сигналов в форме радиоимпульсов.
  • Возможность вывода на экран одновременно двух типов развертки (например, A-скан и W-скан и т.п.)



Купить ПЕЛЕНГ УД3-204ВД можно в нашей компании с доставкой в любой регион России.

Внесен в госреестрВнесен

Характеристики

Методы ультразвукового контроля, реализуемые дефек­то­ско­пом эхо-, зеркальный, зеркально-теневой (ЗТМ)
 Количество каналов приемо-возбудителя 2 (полностью идентичных)
 Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0
 Частота следования зондирующих импульсов, Гц 25 … 5000
 Диапазон регулировки усиления (чувствительности), дБ 0 … 120 (с шагом 1)
 Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75° 0 … 80 (с шагом 1)
 Количество задаваемых точек для одной характеристики ВРЧ, не более 64
 Количество элементов отображения на экране 640x480
 Режимы вывода информации на экран двухоконный;
полноэкранный
 Типы разверток А‑развертка:
текущая; в режиме 'ЛУПА';
в режиме 'ОГИБАЮЩАЯ';
в режиме 'СТОП-КАДР' из сохраненного в памяти протокола;
текущая и из сохраненного в памяти протокола (наложенное изображение);
W-развертка (режим 'ХОД ЛУЧЕЙ');
В-развертка;
 Диапазон изменения длительности А-развертки, мкс 1 ... 8188
 Диапазон изменения задержки А-развертки, мкс 0 … 10 (с шагом 0,1)
10 … 8188 (с шагом 1)
 Дополнительные индикаторы дефектоскопа (АСД) встроенный звуковой индикатор;
головные телефоны;
два трехцветных индикатора 'ДЕФЕКТ'
 Количество стробов (зон временной селекции (ВС)   1 или 2
 Регулировка начала и конца зоны ВС, мкс 0 … 10 (с шагом 0,1)
10 ... 8188 (с шагом 1)
 Количество порогов в зонах ВС для
         эхо-метода 3
         ЗТМ и теневого метода 1
 Величина порога АСД на экране, % высоты А‑развертки 5 … 95 (с шагом 1)
 Диапазон измерения времени распространения УЗК, мкс 10 ... 8188
 Диапазон изменения углов ввода УЗК, град 0 … 90 (с шагом 1)
 Диапазон изменения скорости распространения УЗК, м/с 300 … 30000 (с шагом 1)
 Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм 1 … 3000
 Диапазон измерения толщины (для изделий из стали), мм 0,4 … 3000
 Разрешающая способность измерения толщины, мм 0,01
 Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб 32
 Интерфейс дефектоскопа и внешней ПЭВМ USB
 Тип аккумуляторной батареи LiIon
 Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее 7
 Время полного заряда аккумуляторной батареи, ч, не более 5
 Масса, кг, не более:
         блока электронного (БЭ) 2,65
         сетевого адаптера 0,3
 Габаритные размеры, мм, не более:
         БЭ (без ручки для переноски) 235x190x60
         сетевого адаптера 60x119x34

Дополнительная информация

  • Дефектоскоп может работать при температурах от -25 до +50 °С, при относительной влажности 93% (при температуре 40 °С) и 98% (при температуре 35 °С).
  • Диапазон измеряемых толщин объектов: от 0,4 до 3000 мм.
  • Максимальная частота зондирующих импульсов: до 5000 Гц.
  • УД3-204ВД устойчив к действию синусоидальных вибраций от 10 до 55 Гц, к электромагнитным помехам от 0,03 до 50 кГц, к ударам с ускорением до 50 м/с2.
  • Степень защиты корпуса: IP54 – пыле- и брызгозащищенный.
  • Возможно питание от сети 220 В (при помощи адаптера 12 В, 1,2 А), а также от аккумуляторной батареи.
  • Продолжительность заряда: 9 часов.
  • Длительность автономной работы: 10 часов.
  • Подключение к персональному компьютеру производится через USB-порт. Для совместной работы необходимо установить на ПК программное обеспечение от производителя.
  • Дефектоскоп комплектуется чехлом для защиты от масла, бензина и подобных сред, а также блендой для прикрытия дисплея от яркого света. Бленда крепится на чехол с помощью застежки-липучки (велькро).
Производитель«Алтек», Россия
Поверка в комплектеВключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаДа
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет

Ультразвуковой дефектоскоп УД3-204 отзывы

Средняя оценка покупателей:(1)5.00 из 5 звезд

1
0
0
0
0
М
Ультразвуковой дефектоскоп УД3-204

Приобретали версию ПО для приемочного контроля. С обнаружением дефектов сварных соединений проблем не было. Удобно, что этим же прибором можно проверить и толщину металла.
