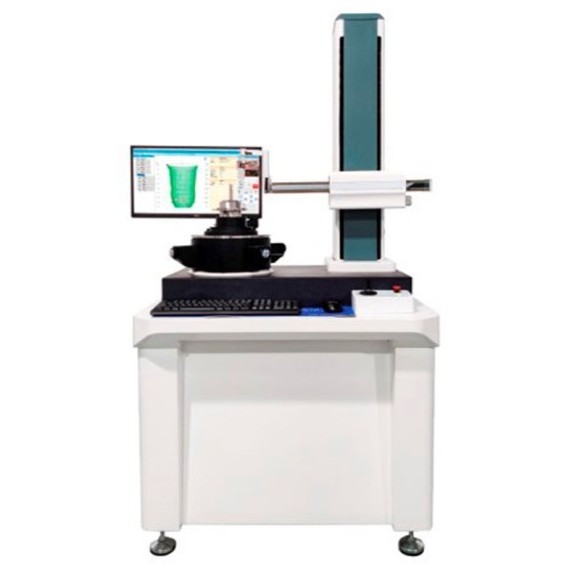

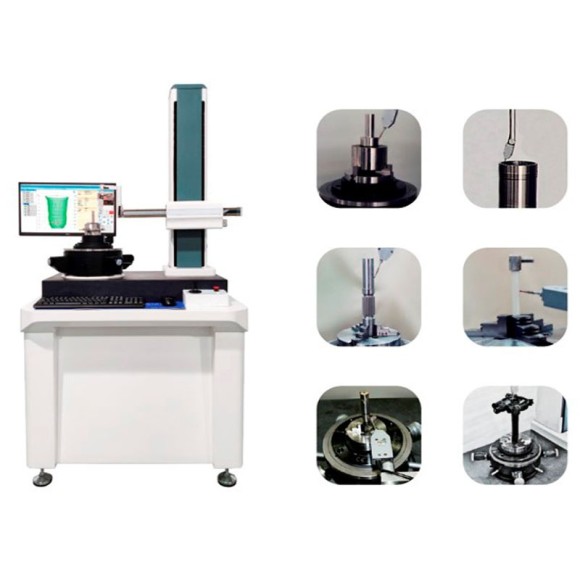

Профилометр NX TOR
NX TOR - это профилометр, специализированное устройство, предназначенное для измерения отклонений формы и расположения поверхностей вращения. Он используется в различных отраслях промышленности, где критически важно контролировать точность и геометрические параметры изделий.
Характеристики профилометра NX TOR
- Используется высокоточная вращающаяся аэростатическая несущая конструкция для достижения точности до ±0,0125 мкм.
- Шпиндель имеет плавающую на пневматическую конструкцию для длительного срока службы без износа, а инструмент также обладает высокой долговечностью.
- Применяется прецизионная круглая решетка, собирающая 14 400 точек в секунду с высокой точностью и стабильностью.
- Монолитная конструкция, практичная и надежная.
- Используется программное обеспечение на базе системы Windows с интуитивным интерфейсом и разнообразными функциями измерения.
- Возможно автоматическое распознавание прерывания контура, автоматическое отклонение надреза, а также функция аномальной точки.
- Включено также измерение округлости частичной дуги, анализ конусности, диаметра, степени пульсации, высоты волны и т. д.
- Предусмотрен статистический анализ больших объемов данных и вывод графического отчета.
- Параметры измерения можно настроить с учетом требований процесса и улучшения контроля качества.
- Данные измерений могут быть распечатаны на одной странице.
- Предлагается выбор стилусов различных размеров.
- Используется высококачественный и надежный промышленный управляющий компьютер.
|
Характеристика |
Параметры |
Значения |
|
|
Диапазон измерения |
Максимальный диаметр детали |
420 мм |
|
|
Максимальная высота детали |
400 мм |
||
|
Минимальный диаметр измеряемого отверстия |
30 мм |
||
|
Погрешность измерений: |
Радиальная |
0,025+6Н/10000 мкм |
|
|
Осевая |
0,025+6R/10000 мкм |
||
|
Параметры рабочего стола |
Диаметр стола |
≤ ±(0,8+3L/100) мкм |
|
|
Диаметр вращения |
≤ ±(0,8+2H/100) мкм |
||
|
Максимальная масса детали |
≤ ±(1,2+R/12)мкм |
||
|
≤ ±1' |
|||
|
Диапазон центровки/невилеровки |
±3 мм / ±1° |
||
|
Скорость вращения |
6 об/мин |
||
|
Вертикальная колонна |
Диапазон перемещения |
400 мм |
|
|
Прямолинейность |
0.4мкм/100 мм |
||
|
Горизонтальный датчик |
Диапазон перемещения |
210 мм |
|
|
Скорость перемещения |
по оси Х до 6 мм/с по оси Z до 30 мм/с |
||
|
Параметры щупа |
Диапазон измерений отклонения от круглости |
±300 мкм |
|
|
Разрешение |
0,005 мкм |
||
|
Максимальная глубина измерения |
100 мм |
||
|
Регулировка угла щупа |
Да |
||
|
Методы измерения |
Контактный (автоматический) |
||
|
Центрирование и нивелирование |
Ручной способ |
||
|
*В стандартной комплектации поставляется комплект ПК + принтер, программное обеспечение для выполнения измерений и обработки результатов с выдачей протоколов. |
|||
|
**Указанные параметры на оборудование соответствуют стандартной версии оборудования и могут быть изменены и улучшены по согласованию с заказчиком. |
|||
