Контур 150ПШ - Профилометр для измерения шероховатости и контура детали
- Обзор
- Характеристики
- Отзывы0

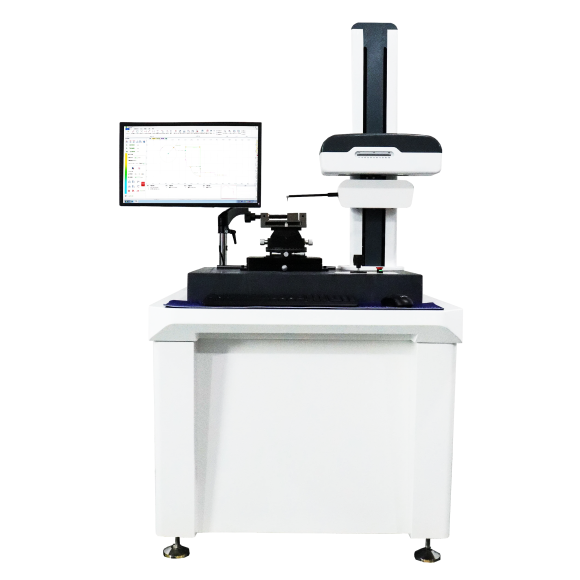

Профилометр для измерения шероховатости и контура детали Контур 150ПШ
Профилометр обеспечивает точные результаты с высоким разрешением и минимальной остаточной погрешностью. Технология предоставляет точные результаты с высоким разрешением в нанометровом диапазоне и минимальной остаточной погрешностью менее 5 нм Ra, что делает ее идеальным выбором для комбинированных измерений контура и шероховатости.
Основные характеристики профилометра - контурографа Контур 150ПШ
- Новейшая отечественная технология автономных прав интеллектуальной собственности использует решетчатые датчики для одновременного измерения шероховатости и размеров контура.
- Она основана на интерференции, что позволяет сканировать линейку сетки с размерами до 1 нм, обеспечивая высокую точность измерений.
- Уникальный датчик высокого разрешения позволяет проводить измерения шероховатости и размеров контура одновременно, без необходимости смены датчика в процессе работы.
- Технология совместима с различными процессами и обеспечивает высокую точность измерений даже на неровных поверхностях, таких как дуги или колонны.
- Специальный алгоритм оценки шероховатости и метод компенсации положения обеспечивают эффективную коррекцию измерений на неплоских поверхностях.
- Технология не требует изменения математических методов и имеет низкое трение, обеспечивая стабильную высокую точность измерений.
- Предлагает пользовательские шаблоны, пакетное измерение и автоматическую маркировку, делая процесс более удобным и эффективным.
|
Характеристика |
Параметры |
Значения |
|
|
Диапазон измерения |
ось X (горизонт) |
150 мм |
|
|
Z1 (датчик) |
±30 мм |
||
|
Z-колонка |
500 мм |
||
|
Скорость движения |
Максимальная скорость движения |
По оси Х – от 0,1 до 10 мм/с По оси Z – от 0,5 до 10 мм/с |
|
|
Точность измерения |
Ось X (L = расстояние перемещения по X) |
≤ ±(0,8+3L/100) мкм |
|
|
Ось Z1 (H=высота измерения Z1) |
≤ ±(0,8+2H/100) мкм |
||
|
Профиль (контур) |
Ошибка дуги |
≤ ±(1,2+R/12)мкм |
|
|
Угловая ошибка |
≤ ±1' |
||
|
Шероховатость |
Ошибка индикации |
≤ ±5 нм + 0,05 А） |
|
|
Измерение повторяемости |
≤3% |
||
|
Остаточная погрешность шероховатости |
≤5 нм |
||
|
Измерение резьбы |
Большой, средний и малый радиус |
≤±(6+0,05L) мкм (внутренняя резьба≤60 мм, внешняя резьба ≤30 мм), колонна неподвижна |
|
|
ось X |
Прямолинейность |
0,8 мкм/100 мм |
|
|
Разрешение |
0,01 мкм |
||
|
Датчик |
Тип |
Цифровой датчик |
|
|
Разрешение |
0,01 мкм |
||
|
Продолжительность оценки |
λc× 1, 2, 3, 4, 5, 6, 7 |
||
|
Длина волны отсечки |
0,025; 0,08; 0,25; 0,8; 2,5; 8 мм |
||
|
Максимальная нагрузка на измерительный стол (основание) |
120 кг |
||
|
Максимальная нагрузка на |
120 кг |
||
|
*В стандартной комплектации поставляется комплект ПК + принтер, программное обеспечение для выполнения измерений и обработки результатов с выдачей протоколов. |
|||
|
**Указанные параметры на оборудование соответствуют стандартной версии оборудования и могут быть изменены и улучшены по согласованию с заказчиком. |
|||
