Ультразвуковая измерительная установка (УИУ) серии СКАНЕР+ модели «СКАРУЧ» является ультразвуковым дефектоскопом для обнаружения нарушений сплошности сварных швов и основного металла в сосудах, резервуарах, трубопроводах. Подходит для исследования металла, пластика и других ультразвукопроводящих материалов. Кроме прочего, позволяет измерять остаточную толщину изделий. УИУ «СКАРУЧ» помогает...
Полное описание
Производитель«Алтес», Россия
Наличие экранаДа
ПоверкаВключена в стоимость
Внесен в госреестрВнесен
В наличии
Артикул: art19235:уиу"скаруч"
357 540 Р
-+Купить
  • Обзор
  • Характеристики
  • Комплектация
  • Отзывы0
«Алтес», Россия

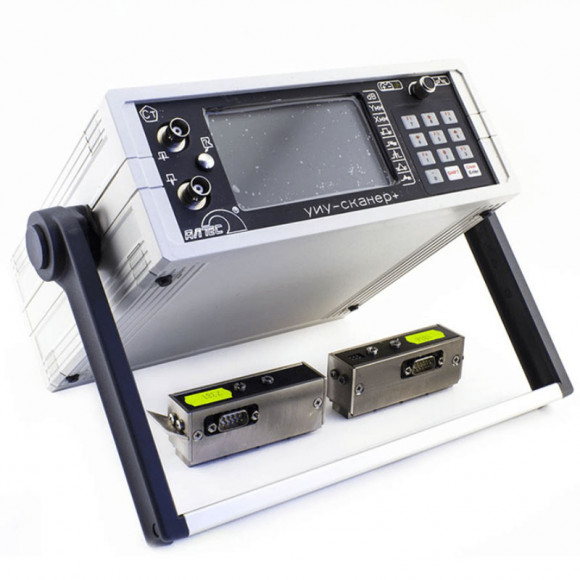

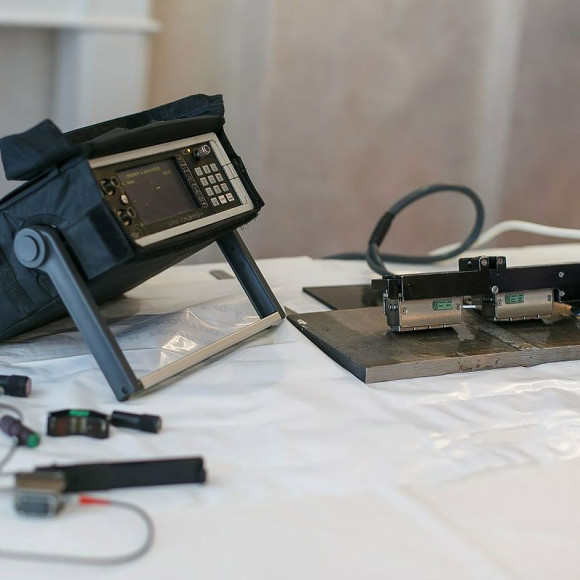

Ультразвуковой дефектоскоп УИУ «СКАРУЧ» включает в состав восьмиканальный электронный блок, соединенный кабелем с механоакустическим блоком. Последний может быть, как односторонним, так и двусторонним (для проверки шва одновременно с двух сторон) и содержит датчик измерения пути (перемещения блока) и акустические блоки со встроенными пьезоэлектрическими преобразователями (ПЭП). Возбужденные ПЭП излучают УЗ-сигнал и принимают его обратно в отраженном или трансформированном дефектами изделия виде.

УЗК дефектоскоп «СКАРУЧ» представляет собой уникальный прибор, поскольку позволяет проводить измерения в максимально автоматическом режиме. В отличие от обычных ручных УЗ-дефектоскопов, «СКАРУЧ» непрерывно записывает данные, полученные механоакустическим блоком на всем протяжении пути контроля. При этом отсутствует необходимость постоянного мониторинга показаний дефектоскопа и уточнения полученного сигнала множественным передвижением ручного ПЭП в разные стороны – достаточно однократно провести механоакустический блок вдоль шва или иного объекта контроля. После завершения контроля оператор сохраняет данные в память и может просмотреть результат контроля.

Также ничто не мешает подключить и использовать обычный ручной ПЭП в случае необходимости.

Основные преимущества УИУ серии «СКАНЕР+» модели «СКАРУЧ»:


  • УИУ зарегистрирован в качестве средства измерения. Номер в госреестре: 15723-12.

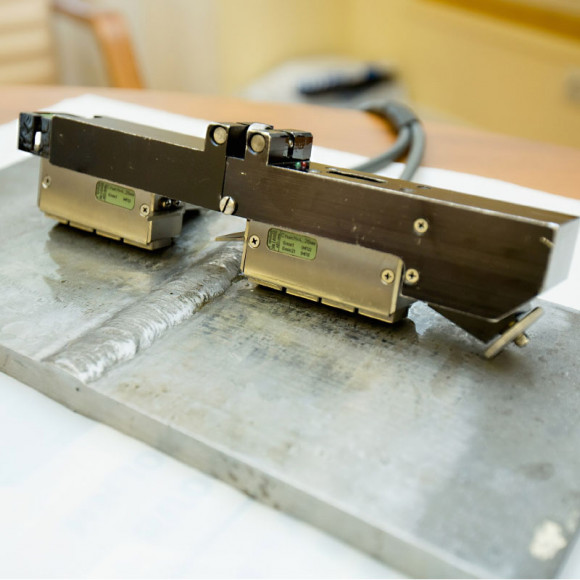

  • Уникальные механоакустические блоки для поиска дефектов. Двусторонние блоки имеют от 4-х до 7-ми ПЭП, которые будут находиться по обе стороны от шва и излучать ультразвук под разными углами. Поверхность блока защищена от истирания.
  • Шестнадцать методов прозвучивания.
  • Автоматический режим проведения контроля.
  • Величина амплитуды сканируется и сохраняется в результатах по каждому миллиметру пройденного пути.
  • Наличие потенциометра для быстрого управления настройками вместо кнопок.
  • Возможность использования при отрицательных температурах до -30 °C.
  • Звуковая индикация при обнаружении дефекта во время контроля. Также об обнаружении дефекта сигнализирует красный индикатор механоакустического блока.
  • Опция печати результатов измерений сразу на подключенный к прибору принтер в виде построчной таблицы. Возможность добавления в печатаемый отчет вспомогательных данных, таких как ФИО дефектоскописта, время начала и окончания сканирования, даты и т.п.
  • Программное обеспечение для совместной работы УИУ и ПК, необходимые драйверы доступны для свободного скачивания с сайта производителя.



В нашей компании вы всегда можете купить дефектоскоп «СКАРУЧ» по выгодной цене

Это и другие видео вы можете посмотреть на канале "Дефектоскопия"

Характеристики

Дискретность регистрации:

  • датчика пути — 1 мм;
  • параметров дефекта — 1 мм;
  • толщины — 0,1 мм;

Измерение параметров дефекта сварного шва с погрешностью:

  • по длине ± 1 мм;
  •  по глубине развития ± 0,5 мм;

Определение координат дефекта вдоль шва с погрешностью от пройденного пути:

не более 1 %

Минимально выявляемый дефект:

0,8 … 1,0 мм

Cкорость УЗК:

до 1 м/мин

Регулировка усиления :

85 дБ с дискретностью 1 дБ

Частотный диапазон :

1,0 … 10,0 МГц

Диапазон прозвучивания :

0 … 10000 мм (продольные волны)

Перемещение строба :

горизонтальное и вертикальное

Экран :

электролюминесцентный с регулируемой яркостью или цветной жидкокристаллический

Количество запоминаемых настроек:

256

Количество запоминаемых изображений экрана:

1000

Количество точек регулировки ВРЧ:

8

Количество каналов :

8

Количество схем прозвучивания:

16

Диапазон рабочих температур :

-20 … +45 °C

Питание:

от аккумуляторов или от сети 220 В

Время непрерывной работы от аккумуляторов:

8 часов

Габариты :

200 x 225 x 90 мм.

Вес :

3,5 кг (с аккумуляторами)

Дополнительная информация

  • Работа прибора допускается в диапазоне температур от -30 до +45 °С и относительной влажности до 80% (при температуре +25 °С). Данные параметры могут отличаться в зависимости от модификации.
  • Для проведения контроля поверхность объекта должна иметь шероховатость не хуже Rz 40 и волнистость не выше 0,015. Также необходимо использовать контактную смазку.
  • В режиме автоматического дефектоскопа скорость перемещения механоакустического блока вдоль шва не должна превышать 1м/мин.
  • Погрешность при измерении сварного шва составляет ± 1мм по длине и ± 0,5 мм по глубине.
  • Время работы от аккумулятора составляет 8 часов.
  • Возможность сохранения до 1000 скриншотов экрана и результатов измерения до 1000 м сварных соединений.
  • Возможность проверки изделий из металла толщиной до 82 мм.
  • Опция автодиагностики электронно-акустического тракта.
  • 256 запоминаемых настроек.
  • Частота работы совместимых ПЭП от 1 до 10 МГц.

Связь с компьютером осуществляется по интерфейсу RS-232.

Производитель«Алтес», Россия
Наличие экранаДа
ПоверкаВключена в стоимость
Внесен в госреестрВнесен

Комплектация

В комплектацию дефектоскопа «СКАРУЧ» входит:

 Установка измерительная ультразвуковая серии «СКАНЕР»:

  1. Восьмиканальный дефектоскоп (электронный блок с блоком питания)

Механоакустический блок двухсторонний (МАБ2):

  1. ‐ механическое приспособление МП2
  2. ‐ акустический блок №1 (левый, правый)
  3. ‐ акустический блок №2 (левый, правый)

Механоакустический блок односторонний (МАБ1):

  1. ‐ механическое приспособление МП1
  2. ‐ акустический блок №129

Механоакустический блок односторонний (МАБ1Д):

  1. ‐ механическое приспособление МП1Д
  2. ‐ акустический блок №3Д (левый, правый)
  3. ‐ акустический блок №4Д (левый, правый)
  4. ‐ акустический блок №45Д (левый, правый)

Механоакустический блок двухсторонний (МАБ3):

  1. ‐ механическое приспособление МП3
  2. ‐ акустический блок №9

Механоакустический блок двухсторонний (МАБ4):

  1. ‐ механическое приспособление МП2.01
  2. ‐ акустический блок №1 (левый, правый)
  3. ‐ акустический блок №2 (левый, правый)
  4. ‐ бандаж МАБ4
  5. Информационный кабель одинарный (ИК1)
  6. Информационный кабель двойной (ИК2)
  7. Информационный кабель одинарный (ИК3)
  8. Чехол
  9. Футляр
  10. Кабель для перекачки данных на компьютер
  11. Диск с программой перекачки данных на компьютер
  12. Зарядное устройство и аккумуляторы 9А/ч
  13. Образец для проверки работоспособности установки
  14. Принтер

Документация:

  1. Руководство по эксплуатации (объединённое)
