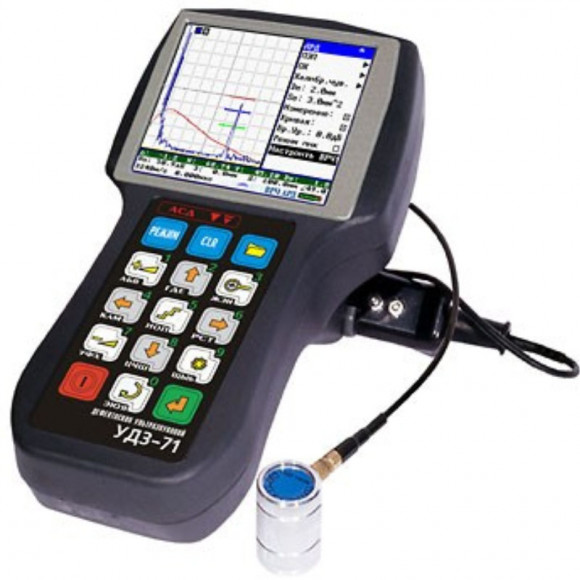

Ультразвуковой дефектоскоп УД3-71 – портативный прибор неразрушающего контроля, который используется для проведения дефектоскопии заготовок и готовых изделий из различных материалов, паяных и сварных швов. Прибор позволяет находить несплошности и неоднородности, определять их координаты и размеры.
Полное описание
Производитель«Промприбор» НПП, Россия
Наличие экранаДа
ПоверкаВключена в стоимость
Внесен в госреестрВнесен
Под заказ
255 033 Р
-+Купить
  • Обзор
  • Характеристики
  • Комплектация
  • Отзывы0
«Промприбор» НПП, Россия

Несмотря на свои миниатюрные размеры ручной дефектоскоп УД3-71  работает так же, как и более габаритные дефектоскопы общего назначения. Он использует ультразвуковой принцип обнаружения дефектов, когда излученные пьезоэлектрическим преобразователем (ПЭП) ультразвуковые волны проникают в контролируемые изделия, отражаются от попавшихся на пути дефектов и границ материала и возвращаются обратно. Отраженный аналоговый сигнал преобразуется при помощи АЦП и в последствии выводится на экран устройства в виде A-скана либо B-скана.

Основные преимущества ультразвукового дефектоскопа УД3-71:


  • Корпус с защитой от падений и ударов.
  • Клавиатура покрыта пленкой, предохраняющей ее от вредного воздействия маслообразных сред, бензина.
  • Контрастный TFT дисплей с разрешением 320x240 и рабочей частью экрана размером 70x50 мм.
  • Подробная информационная зона экрана, в которой отображаются важные значения текущих измерений и параметры.
  • Светодиодная индикация обнаружения дефекта.
  • Наличие режима «Лупа» для увеличения экрана и более детального изучения формы сигнала.
  • Визуализация в форме развертки типа A и развертки типа B.
  • Два независимых строба.
  • Автоматический сигнализатор дефектов с настраиваемой 3-хуровневой (брак, контроль, поиск)  светодиодной и звуковой сигнализацией по каждому стробу.
  • Возможность сохранения в память скриншота экрана.
  • Пьезоэлектрический преобразователь возможно откалибровать посредством собственных специальных режимов прибора.
  • Наличие режимов временной регулировки чувствительности (для выравнивания сигналов по амплитуде) и автоматического регулирования усиления.
  • Возможность просмотра диаграммы зависимости амплитуды сигнала от глубины его залегания.
  • С помощью режима «Разметка развертки по отражениям» легко определить местонахождение дефекта.
  • Энергонезависимая память прибора для сохранения скриншотов и настроек.



В нашей компании вы всегда сможете купить дефектоскоп УД3-71 по выгодной цене и с доставкой по всей территории РФ.



Характеристики

Параметры   УД3-71
Макс. диапазон измеряемой толщины дюйм 236,22
мм 6000
Мин. диапазон измеряемой толщины дюйм 0,0197
мм 0,5
Скорость в материале inch/µs от 0,0025 до 0,0375
м/с от 1000 до 15000
Задержка изображения дюйм 236,22
мм 6000
Задержка (в призме) (probe delay) µs от 0 до 100
Частота МГц от 0,4 до 20
Частота ЗИ Гц от 30 до 1000
Рабочие режимы   А-скан, Б-скан
Усиление дБ от 0 до 100
Ректификация (детектирование)   радиосигнала (RF), двухполупериодного сигнала, положительной и отрицательной полуволн
Отсечка шумов % от 0 до 80
Стробы   Два независимых трёхуровневых измерительных строба; Два дополнительных специальных строба;
Режимы измерения   Пик, Фронт
Реконфигурируемые показания в А-скане   расстояние по лучу, амплитуда в стробах, координаты залегания дефектов,  эквивалентные размеры дефекта
Дискретность измерения дюйм 0,00039
мм 0,01
Сигнализация дефекта (alarm)   звуковая, световая, визуальная
Количество настроек   100
Языки и единицы   Языковое меню: английский, русский, китайский (возможны дополнительные по требованию заказчика), единицы  система СИ
Связь с ПК   USB порт
Батарея   Аккумуляторная Ni-MH 12В/2500 мА×ч
Время работы от батареи час. не менее 8
Питание от сети переменного тока   Переменный ток однофазная сеть, 230 вольт, 50 Гц.
Экран   Цветной TFT
Размер экрана дюйм 2,756 х 1,969
мм 70 х 50
Разрешение экрана пиксель 320 х 240
Размер А-скана, W x H пиксель 320 х 200
Габаритные размеры дюйм 8,27 х 3,94 х 4,33
мм 200 х 100 х 110
Вес фунт 1,764
кг 0,8
Рабочая температура ºF от -40 до +113
ºC от -10 до +45
Защита от воздействия окружающей среды   IP 65 по ГОСТ 14254

Дополнительная информация

  • Диапазон рабочих температур: -10…+40 °С.
  • Степень шероховатости рабочих поверхностей должна быть не более Rz 320 мкм.
  • Допустимая толщина исследуемых на наличие дефекта стальных изделий: от 1 до 6000 мм. В режиме толщиномера: от 0,5 до 6000 мм.
  • Рабочая частота совместимых ПЭП: от 400 кГц до 15 МГц.
  • Питание производится от аккумулятора 12 В, 2500 мА∙ч.
  • Продолжительность непрерывной работы от аккумулятора при низкой яркости экрана – не менее 8 часов.
  • Вход в рабочий режим после включения: около двух минут.
  • Реализуемые методы контроля: эхо-импульсный, эхо-зеркальный, теневой и зеркально-теневой.
  • Степень защиты дефектоскопа: IP Это полная защита от проникновения пыли и защита от влаги даже при попадании прямых струй воды.
  • Для синхронизации с компьютером используется кабель с интерфейсом USB.
  • Имеется программное обеспечение для синхронизации с ПК.
Производитель«Промприбор» НПП, Россия
Наличие экранаДа
ПоверкаВключена в стоимость
Внесен в госреестрВнесен

Комплектация

Базовая комплектация
  • Электронный блок дефектоскопа ультразвукового УД3-71 - 1 шт.
  • Пьезоэлектрические преобразователи (М8): - П111-2,5-К12-003 - 1 шт.* - П121-2,5-50-М-003 - 1 шт.*
  • Кабель соединительный ПЭП/электронный блок (М8×2BNC) - 1 шт. **
  • Кабель соединительный ПК/электронный блок (USB×USB mini) - 1 шт.
  • Кабель синхронизации - 1 шт. ***
  • Автоматическое зарядное устройство Friwo - 1 шт.****
  • Головные телефоны - 1 шт. ***
  • Программное обеспечение для обработки результатов контроля на ПК - 1 шт.
  • Руководство пользователя по программному обеспечению для обработки результатов контроля на ПК - 1 экз.
  • Руководство по эксплуатации УД3-71.23535778.03.01.05РЭ - 1 экз.
  • Руководство по эксплуатации Friwo.23535778.001 РЭ - 1 экз.****
  • Чехол для электронного блока дефектоскопа УД3-71 - 1 шт.
  • Кейс для запасных частей и принадлежностей - 1 шт.
  • Свидетельство о поверке дефектоскопа УД3-71 - 1 экз.
* - Может изменяться (или дополняться) по заказу потребителя из прилагаемой номенклатуры ПЭП, приведенной в Приложении А.
**  - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП.
*** - Поставляется по отдельному заказу потребителя.
**** - Тип ЗУ может меняться.
