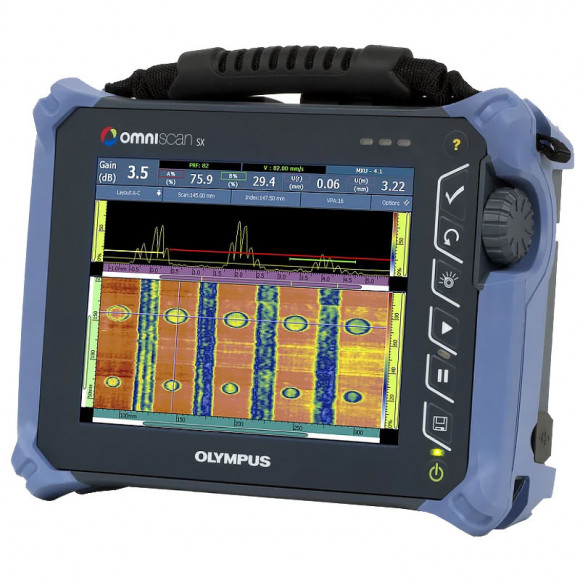

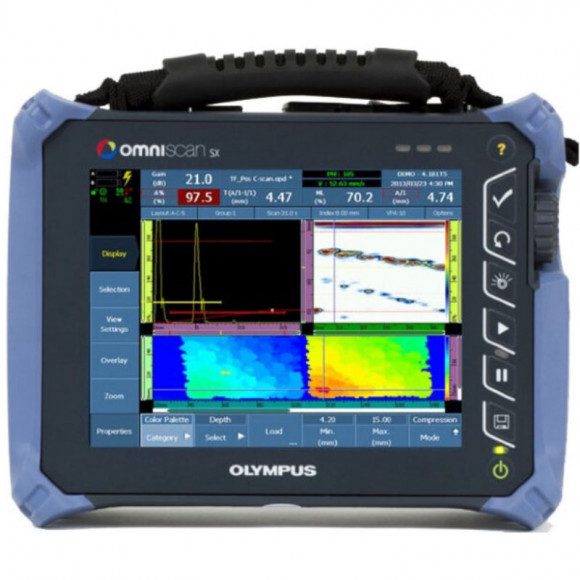

Ультразвуковой дефектоскоп Olympus OmniScan SX — простой и удобный прибор для ультразвукового сканирования металлов, деталей и соединений на производстве и промышленных объектах. Имеет компактные размеры и небольшую массу, что облегчает эксплуатацию. Оснащен полноэкранным дисплеем для полной и качественной оценки результатов диагностики. Обновляемое ПО позволяет совместную работу со сканерами,...
Полное описание
Производитель«OLYMPUS», Япония
Наличие экранаДа
ПоверкаВключена в стоимость
Внесен в госреестрВнесен
Под заказ
Артикул: art27451:olympusomniscansx
Цена по запросу
-+Купить
  • Обзор
  • Характеристики
  • Отзывы0
«OLYMPUS», Япония

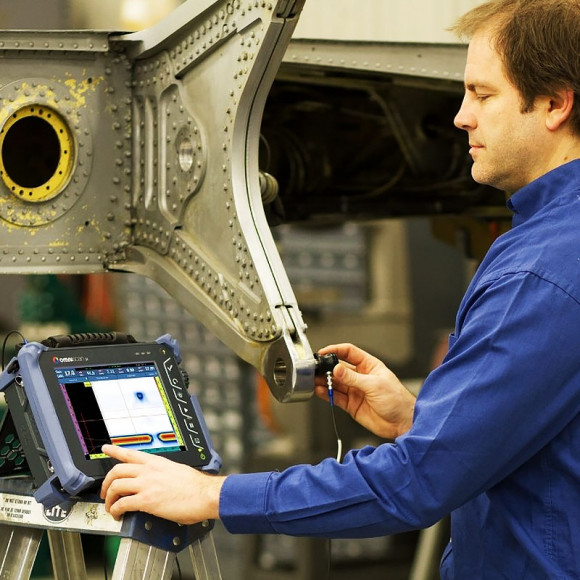

Ультразвуковой дефектоскоп Olympus OmniScan SX представляет собой немодульное компактное портативное диагностическое устройство, предназначенное для сканирующего контроля на производственных объектах. Позволяет выявлять и локализовать неоднородности, дефекты структуры металла и качества сварочного соединения.

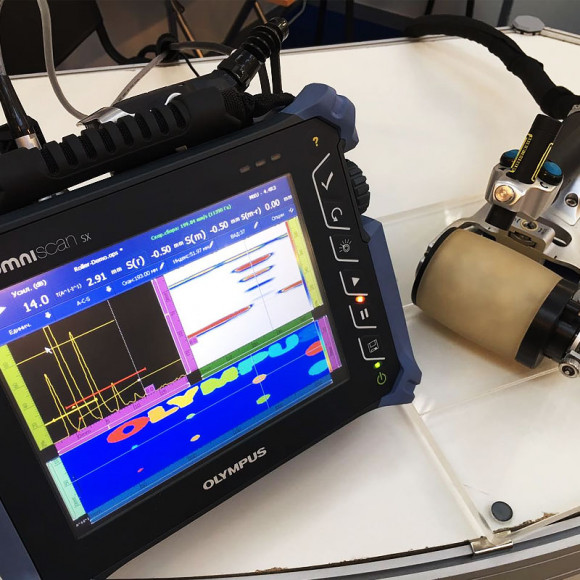

Современное программное обеспечение гарантирует высокую скорость и точность результатов тестирований. Имеет функциональный полноэкранный дисплей и понятное операционное сенсорное управление. Может работать совместно с любыми сканирующими устройствами, датчиками и полным комплектом аксессуаров данного производителя.

Отличительные особенности модели Olympus OmniScan SX:

  • производит сканирование структуры материала двумя типами волн, являясь экономичным способом диагностики однородности;
  • может выполнять операции по выявлению и локализации коррозионных участков, а также ультразвуковому диагностированию композитов;
  • контролирует качество сварочных соединений двумя способами — TOFD и методом использования фазированных решеток;
  • полноэкранный сенсорный дисплей с простым и понятным интерфейсом облегчают управление и визуализацию выявленных отклонений;
  • все настройки и их изменения осуществляются из операторского интерфейса.

Это и другие видео вы можете посмотреть на канале "Дефектоскопия"

Характеристики

Корпус Размеры (Ш х В х Г) 267 × 208 × 94 мм
Вес 3,4 кг с батареей
Хранение данных Запоминающие устройства Карта памяти SDHC, большинство стандартных запоминающих устройств USB
Размер файла данных 300 МБ
Порты входа/выхода Порты USB 2 порта USB, совместимые с характеристиками USB 2.0
Звуковая сигнализация Да
Выход видеосигнала Выход SVGA
Линии ввода/вывода Кодировщик 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление)
Цифровой вход 4 цифровых входа TTL, 5 В
Цифровой выход 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход
Выключатель устройства сбора данных Да, в зависимости от конфигурации цифрового входа
Выход питания 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания)
Вход синхроимпульсов 5 В TTL
Дисплей Размер 21,3 см (8,4 дюйма) по диагонали
Разрешение 800 х 600 пикселей
Яркость 600 кд/м2
Углы просмотра По горизонтали: от −80° до 80°; По вертикали: от −60° до 80°
Количество цветов 16 миллионов
Тип TFT LCD
Питание Тип Аккумулятор Smart Li-ion
Количество 1
Продолжительность работы батареи Мин. 6 часов при нормальных условиях работы
Условия эксплуатации Диапазон рабочих температур От −10 °C до 45 °C
Температура хранения От −20 °C до 60 °C с батареей От −20 °C до 70 °C без батареи
Относительная влажность Макс. 70% при 45°C без образования конденсата
Степень защиты корпуса Соответствие требованиям IP66
Устойчивость к ударам Испытания на падение MIL-STD-810G 516.6
Характеристики УЗ (модуль OMNISX-1664PR) Разъемы 1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00
Количество законов фокусировки 256
Распознавание датчика Автоматическое
Генератор/Приемник Апертура 16 элементов
Количество элементов 64 элемента
Генератор Каналы ФР Канал УЗ
Напряжение 40 В, 80 В и 115 В 95 В, 175 В и 340 В
Длительность импульса Настраивается от 30 до 500 нс; разрешение 2,5 нс Настраивается от 30 до 1 000 нс, разрешение 2,5 нс
Форма импульса Отрицат. прямоугольный импульс Отрицат. прямоугольный импульс
Выходное сопротивление 35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) < 30 Ω
Приемник Каналы ФР Канал УЗ
Усиление От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана)
Входное полное сопротивление 60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) 60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник)
Полоса пропускания От 0,6 до 18 МГц (-3 дБ) от 0,25 до 28 МГц (–3 дБ)
Формирование луча Тип сканирования Секторное или линейное
Количество групп 1
Сбор данных Каналы ФР Канал УЗ
Частота оцифровки 100 МГц 100 МГц
Максимальная ЧЗИ До 6 кГц (C-скан)
Обработка данных Каналы ФР Канал УЗ
Число точек данных До 8 192
Усреднение в реальном времени PA: 2, 4, 8, 16 UT: 2, 4, 8, 16, 32, 64
Детектирование РЧ, полная волна, полуволна +, полуволна –
Фильтр 3 низкочастотных, 3 полосовых и 5 высокочастотных 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD)
Фильтрация видео Сглаживание (скорректировано по диапазону частоты датчика)
Визуализация данных Частота обновления A-скана А-скан: 60 Гц; S-скан: 60 Гц
Синхронизация данных По внутреннему таймеру От 1 Гц до 6 кГц
По кодировщику На двух осях: от 1 до 65 536 меток
Программируемая ВРЧ Количество точек 16: одна кривая ВРЧ на канал для законов фокусировки
Максимальное нарастание 40 дБ/10 нс
Сигнализации Количество 3
Условия Любая логическая комбинация стробов
OmniScan SX отвечает требованиям международных стандартов ASME, AWS, API и EN.

Дополнительная информация

  • Ультразвуковой дефектоскоп Olympus OmniScan SX выпускается в 2-х модификациях — PA и UT, где первый является реализацией фазированных решеток, а второй — ультразвука.
  • Обе модификации аналогично друг другу способны работать в 3-х режимах сканирования — эхо-импульсном, дефракционно-временном и совмещенно-раздельном.
  • Кроме главного, может использоваться облегченное интерактивное операторское меню.
  • Кроме стандартной карты памяти для хранения данных могут использоваться любые внешние носители с USB-разъемом.
