ПЛОТНОМЕРЫ ГРУНТОВ ДИНАМИЧЕСКИЕ ПДУ-МГ4, ПДУ-МГ4.01

Описание

предназначены для определения динамического модуля упругости грунтов и оснований дорог по методу штампа, имитирующему проезд автомобиля по дорожному покрытию

Полное описание

Характеристики

Производитель

«Стройприбор», Россия

ПДУ-МГ4.01 «Удар» (Без НДС) 483 000 ₽
ПДУ-МГ4.01 «Удар» (с учетом НДС) 552 000 ₽
ПДУ-МГ4 «Удар» (Без НДС)art21871:пду-мг4,пду-мг4.01 572 250 ₽
ПДУ-МГ4 «Удар» (с учетом НДС) 654 000 ₽

483 000 ₽

РРЦ в базовой комплектации

0 ₽

-+Купить

В наличии

Цена от 19.09.2024, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

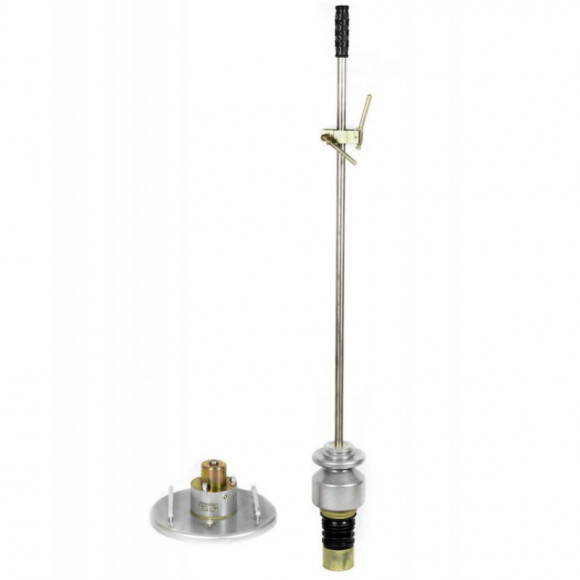

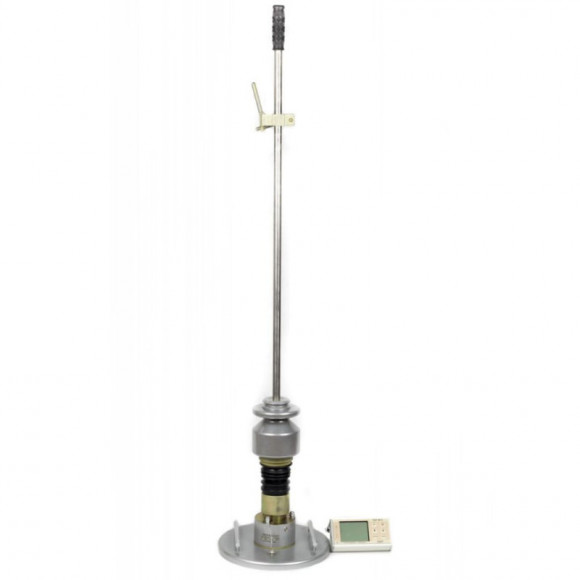

Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.

Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.

Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.

Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.

Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.

Плотномеры снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.

Характеристики

Наименование характеристик	ПДУ-МГ4 «Удар»	ПДУ-МГ4.01 «Удар»
Диапазон измерения модуля упругости, МН/м²	5…370	5…300
Диапазон измерения силы, кН	0,1…19	0,1…10
Предел абсолютной погрешности измерения силы, Н где F-измеренная сила, H	±(0,01F+20)
Диапазон измерений перемещения штампа, мкм	50...9999
Предел абсолютной погрешности измерения перемещения штампа, мкм где L – измеренные перемещения	±(0,03L+10)
Высота падения груза, м	0,85	0,85
Диаметр плиты динамического нагружения, мм	300	200
Габаритные размеры, (высота), м	1,3
Габаритные размеры в упаковке (два места для транс. комп.), мм	1380х150х160 420х320х180	1320х160х160 320х220х160
Масса, кг	30,5	16
Масса в упаковке (два места для транс. комп.), кг	24,8 17,3
