HD-CR 35 NDT Plus автоматический сканер запоминающих пластин

Технология TreFoc – настраиваемый размер лазерного пятна

Опыт эксплуатации сканеров запоминающих пластин показывает, что малое пятно лазера обеспечивает высокое базовое пространственное разрешение, в тоже время соотношение сигнал/шум при этом относительно низкое. С другой стороны при большем размере лазерного пятна базовое пространственное разрешение ниже, зато соотношение сигнал/шум относительно высокое.

Новая уникальная технология фокусировки лазера TreFoc позволяет настраивать размер лазерного пятна. Внутри лазерной трубки находится высокоточный механизм ирисовой диафрагмы. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча. Пользователю предлагается 3 предустановленных размера лазерного пятна 12,5, 25 и 50 мкм.

12,5 мкм – ирисовая диафрагма полностью закрыта. Наиболее подходит при использовании запоминающих пластин высокого разрешения. Наилучший выбор для решения задач НК в авиационной, космической и атомной промышленностях. Отличные результаты для контроля сварных швов. Высокое соотношение С/Ш при базовом пространственном разрешении 40 мкм.

25 мкм – ирисовая диафрагма открыта наполовину. Улучшенное значение соотношение С/Ш. Оптимально подходит для запоминающих пластин среднего разрешения. Лучшее решение для контроля литья.

50 мкм – ирисовая диафрагма полностью открыта. Высокое соотношение С/Ш для областей со стандартным разрешением. Оптимально подходит для запоминающих пластин стандартного разрешения. Наилучший выбор для контроля изотопными источниками. Малый размер файлов изображения. Высокая скорость считывания. Малое время экспонирования.

Новый HD-CR 35 NDT – три сканера в одном

- Наивысшее значение соотношения С/Ш гарантировано для изображений любого разрешения;

- Оптимальный режим считывания для любой задачи НК;

- Идеально подходит для запоминающих пластин любого типа (стандартного и высокого разрешения);

- Четкие изображения во всех областях применения.Сокращенное время экспозиции при работе с изотопными источниками.

Новая конструкция

Специалисты компании Duerr NDT полностью переработали конструкцию нового сканера HD-CR 35 NDT. Помимо электронной схемы оцифровки детектированного сигнала, полученного при сканировании поверхности запоминающей пластины пятном лазера, он оборудован сенсорным дисплеем, встроенным мини-компьютером, устройством для сохранения изображений в виде съемной карты памяти формата SD. Кроме того, интерфейс подключения сканера изменен с USB на Ethernet, причем он может быть осуществлен как посредством кабеля, так и с помощью встроенного беспроводного Wi-Fi модуля.

Дисплей

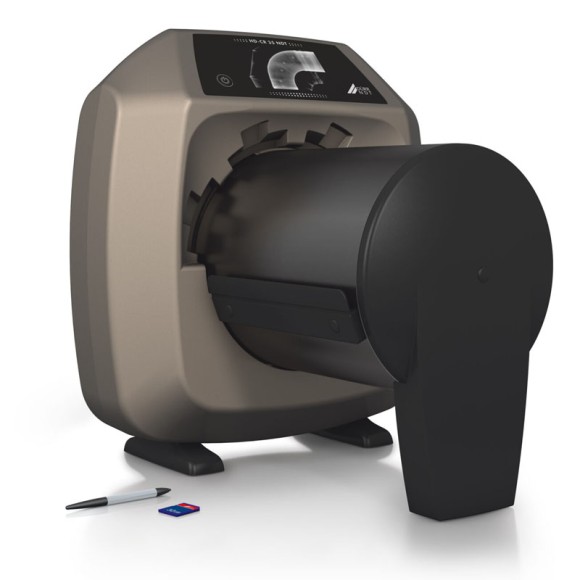

Цветной сенсорный дисплей диагональю 4,3 дюйма позволяет управлять режимами считывания запоминающих пластин, производить общую оценку качества снимка на пригодность к расшифровке.

Встроенный ПК

Встроенный мини ПК совместно с сенсорным дисплеем, картой памяти формата SD объемом до 32 Гб, встроенной программой и аккумулятором превращает новый сканер HD-CR 35 NDT в автономное устройство, позволяющее считывать скрытое изображение с запоминающих пластин без необходимости в ПК в непосредственной близости от места проведения радиографического контроля.

Wi-Fi

Интерфейс подключения посредством Ethernet-кабеля позволяет подключать новый сканер HD-CR 35 NDT как непосредственно к установленному рядом ПК, так и посредством локальной сети предприятия к удаленному рабочему месту. Встроенный Wi-Fi –модуль позволяет подключаться к ПК без проводов.

SD-карта

Изображения, считанные с запоминающих пластин при автономной работе сканера (без ПК) сохраняются на карте памяти формата SD. Карта памяти легко извлекается из сканера, и после ее подключения к ПК с установленным специализированным программным обеспечением сохраненные на карте изображения могут быть скопированы в программу и проанализированы с применением его обширного инструментария, а также сохранены в единой базе изображений.

Кейс и Аккумулятор

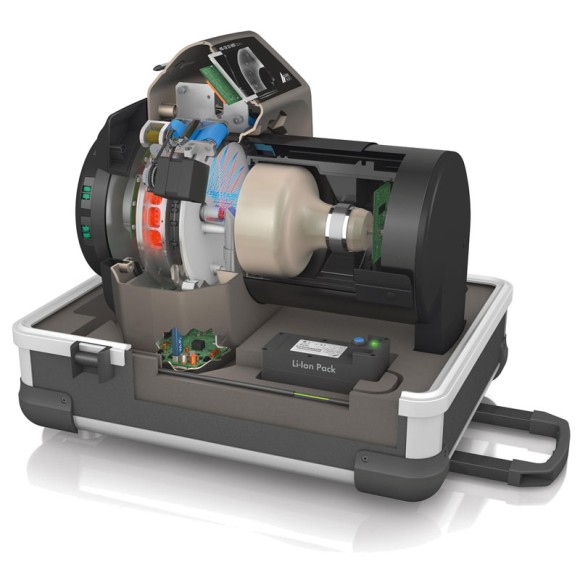

Если дополнить сканер специальным кейсом для безопасной транспортировки и литий-ионным аккумулятором, то вы получите по-настоящему мобильную, автономную систему компьютерной радиографии – самую малогабаритную на рынке.

Новые формы организации проведения НК

Новая конструкция сканера HD-CR 35 NDT со встроенными мини ПК, сенсорным дисплеем, модулем для хранения изображений, модулем беспроводного подключения в сочетании с компактностью, кейсом для транспортировки и емким аккумулятором предоставляет новые возможности по организации процесса неразрушающего контроля.

Применение на выезде

Перед выездом к месту проведения работ сканер упаковывается в кейс, туда же устанавливается предварительно заряженный аккумулятор.

По прибытии к месту проведения контроля с кейса (со сканера) снимается верхняя крышка, он включается. На сканере выбирается оптимальный для решения задачи набор настроек. После экспонирования запоминающая пластина считывается. Полученное изображение отображается на встроенном дисплее. Специалист оценивает пригодность изображения к расшифровке. В случае отрицательного решения, ОК экспонируется повторно при скорректированных параметрах. В случае положительного решения, изображение сохраняется на карте памяти сканера.

После завершения работ сканер или только карта памяти с сохраненными снимками возвращаются в лабораторию. Карта памяти подключается к ПК с установленным специализированным ПО. Снимки копируются в базу снимков и с помощью широкого инструментария специализированного ПО производится расшифровка снимка.

Применение в условиях стационарного производства

На каждый новый ОК создается карта контроля, в которой помимо параметров экспонирования указываются оптимальные параметры считывания запоминающей пластины, учитывающие требования к чувствительности контроля, радиационную толщину, тип источника, тип запоминающей пластины и др.

При поступлении ОК на участок проведения контроля, оно идентифицируется посредством считывания нанесенного на него штрих-кода. По локальной сети в сканер из базы карт контроля загружаются параметры считывания ЗП. Экспонированная пластина считывается сканером в соответствии с загруженными параметрами. Полученный снимок проходит предварительную оценку, и, если признается пригодным к расшифровке, сохраняется в базе снимков с привязанными к нему идентификатором ОК, параметрами экспонирования , параметрами считывания ЗП.

Расшифровка сохраненных снимков производится на удаленных рабочих местах, которые могут находиться в любом месте предприятия.

Обычное применение

Сканер подключается непосредственно к стационарному ПК или ноутбуку. Управление режимами считывания ЗП производится в специализированном ПО, установленном в компьютере. Считанное с ЗП изображение передается на подключенный к нему ПК. После чего оно расшифровывается и сохраняется в базе снимков.

Технические характеристики сканера HD-CR 35 NDT Plus
