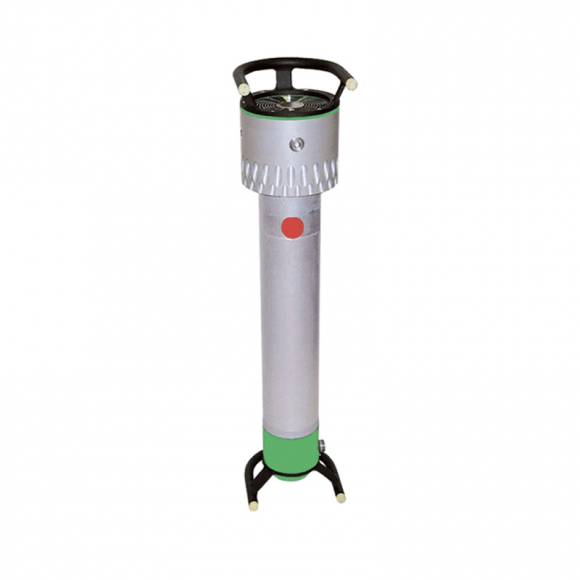

Рентгеновский аппарат РПД-200

Переносной рентгеновский аппарат модели РПД-200 с боковым выходом излучения используется для поиска различных дефектов (таких как неметаллические включения, непровары, несплошности, пустоты) в различных изделиях, главным образом, в местах сварных швов. Благодаря своим компактным размерам прибор может применяться как в заводских, так и в полевых условиях.

Полное описание

Поверка в комплекте	Не подлежит поверке
Производитель	«Синтез НДТ», Россия

Под заказ

Артикул: art19351:рпд-200

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Модель рентгенаппарата РПД-200 реализует радиографический метод дефектоскопии, заключающийся в просвечивании контролируемых объектов рентгеновскими лучами. Плотность структуры материала влияет на уровень остаточной интенсивности лучей, которые отпечатываются на светочувствительной пленке с другой стороны объекта. Полученный рисунок позволяет оценить качество объекта контроля.

Конструктивно рентгеновский аппарат серии РПД-200 представляет из себя моноблок в виде заполненного трансформаторным маслом алюминиевого цилиндра, внутри которого расположены высоковольтный источник и рентгеновская трубка.

Основные преимущества рентгеновского аппарата РПД-200:

Малые габариты и вес.
Наличие кулера для более активного теплоотвода от анода рентгеновской трубки через часть корпуса, играющую роль радиатора.
Режим автоматической тренировки рентгеновской трубки.
Возможность настройки анодного напряжения, тока трубки и продолжительности экспозиции.
Пульт управления имеет 4-хстрочный дисплей.
Микропроцессорное управление защищает аппарат от ошибок оператора.
Возможность работы при температуре от -35 °С благодаря автоматическому подогреву микропроцессора.

Характеристики

Наименование параметра	РПД-200	РПД-200П	РПД-200С	РПД-200СП
Масса моноблока (для «РПД-200″ ПТ — без тележки), кг	19	16	19	16
Масса блока питания и управления, кг	7	7	7	7
Масса комплекта кабелей (стандартная комплектация), кг	5	5	5	5
Длина моноблока (без рукояток), мм	803	806	780 / 750	780 / 750
Длина моноблока (с рукоятками), мм	890	913	870 / 840	—
Диаметр моноблока (без рукояток), мм	180	180	180 / 140	180 / 140
Габаритные размеры моноблока (с рукоятками), мм	208 х 196	—		ручное от БПУ или программное от удаленного РС по интерфейсу RS-485
Размеры блока питания и управления, мм	415х345х180	415х345х180	540х420х230	540х420х230
Диапазон установки анодного напряжения, кВ, с шагом 1 кВ	70 ÷ 200	70 ÷ 200	70 — 200	70 — 200
Диапазон установки анодного тока, мА, с шагом 0,01 мА	1,0 ÷ 5,0	1,0 ÷ 5,0	0,5-5 мА	0,5-5 мА
Диапазон установки времени экспозиции, с, с шагом 1 с	1÷998 (16 мин)	1÷998 (16 мин)	1-998 (16 мин)	1-998 (16 мин)
Размер фокусного пятна, мм	2 х 2	3,5 х 1,5	2 х 2	3,5 х 1,5
Рабочая диаграмма излучения	40° х 60°	40° х 360°	40х60	Панорама 40х360
Максимальная анодная мощность, Вт	1000	1000	1000	1000
Питание — однофазная сеть переменного тока	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц	220 В, 50 Гц
Тип рентгеновской трубки	1,2 БПК 21-200	1 БПК 21-200	1,2БПК 21-200	1,2БПК 21-200
Диапазон рабочих температур, градус С	-10÷+40	-10÷+40	-35 ÷ +40	-35 ÷ +40
Диапазон температур хранения и транспортировки, градус С	-40÷+70	-40÷+70	-45÷+70	-45÷+70
Потребляемая мощность, Вт, не более	1400	1400	1400	1400

Дополнительная информация

Диапазон рабочих температур: от -35 до +40 °C.
Питание прибора осуществляется как стационарно, от сети, так и от аккумулятора.
Длина кабеля, соединяющего моноблок с пультом управления, достигает 50 м, что обеспечивает безопасное удаление оператора от места излучения.
