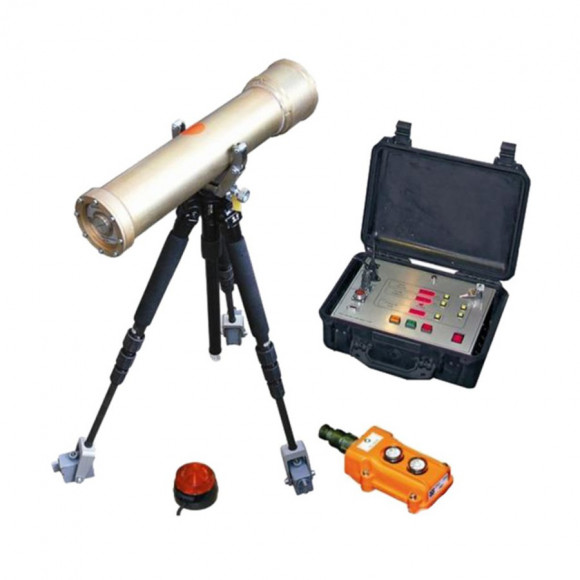

Рентгеновский аппарат РПД-150С

Рентгеновский аппарат постоянного потенциала РПД-150С предназначен для обнаружения различных дефектов (таких как неметаллические включения, непровары, усадочные раковины, пустоты) в различных изделиях, преимущественно, в местах сварных соединений.

Полное описание

Поверка в комплекте	Не подлежит
Производитель	«Синтез НДТ», Россия

Под заказ

Артикул: art19352:рпд-150с

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Рентген-аппарат РПД-150С использует радиографический метод дефектоскопии, который заключается в просвечивании объектов контроля рентгеновскими лучами. В зависимости от плотности структуры материала лучи, в большей или меньшей степени, теряют свою интенсивность и в такой же мере воздействуют на светочувствительную пленку, расположенную с другой стороны объекта. В результате на пленке остается отпечаток, позволяющий оценить качество объекта.

Конструктивно рентгеновский аппарат РПД-150С представляет из себя моноблок в виде заполненного маслом цилиндра, внутри которого расположены высоковольтный источник и рентгеновская трубка.

Основные преимущества модели РПД-150С:

Малые габариты и вес.
Возможность настройки анодного напряжения, тока трубки и продолжительности экспозиции.
Малый размер фокусного пятна – всего 0,8x0,8 мм – позволяет размещать прибор максимально близко к объекту контроля, что сокращает длительность экспозиции.
Наличие светодиодных индикаторов.
Управление с помощью микропроцессора помогает защитить аппарат от ошибок оператора.

Характеристики

Наименование параметра	Значение параметра
Максимальная потребляемая мощность, Вт	220
Максимальная мощность на аноде, Вт	150
Анодное напряжение, кВ	50 ÷ 150
Анодный ток, мА	0,1 ÷ 3,0
Диаграмма излучения	60° × 80°
Фокусное пятно (по паспорту на трубку), мм	0,8 × 0,8
Управление	ручное от БПУ или программное от удаленного РС по интерфейсу RS-485
Диапазон рабочих температур, ° C	-40° + 40°С)
Размеры, мм / вес, кг:
Моноблок (без свинцовой защиты)	110 × 130 × 470 / 4,9
Блок питания и управления	414 × 345 × 180 / 7,0
ПДУ	210 × 100 × 26 / 0,3
Аккумуляторный блок	270 × 250 × 120 / 10,0

Дополнительная информация

Устройство может работать при температурах от -10 до +40 °C.
Питание прибора осуществляется как стационарно, от сети, так и от аккумулятора.
Высота штатива – регулируемая под удобство пользователя. Помимо этого, вместо пластиковых опор штатива можно использовать магнитные – для повышения устойчивости конструкции.
Большая ширина пучка излучения позволяет делать снимки большей длины.
Длина кабеля, соединяющего моноблок с пультом управления, достигает 50 м, что обеспечивает безопасное удаление оператора от места излучения.
Прибор соответствует требованиям государственных норм по контролю сварных соединений (ПН АЭ Г-7-010-89), а также европейскому стандарту проведения неразрушающего контроля (EN 444).
Конструкция цилиндра моноблока защищает его от агрессивных внешних воздействий (таких, как попадание пыли или капель воды).

Поверка в комплекте

Не подлежит

Производитель

«Синтез НДТ», Россия
