Рентгеновский аппарат 0,3 СБК 180 СП РК

Предельные значения режимов работы:

• – мощность на аноде рентгеновской трубки – 300 Вт
• – анодное напряжение для модели «0,3 СБК 180 СП» – 180 кВ
• – анодный ток – 3 мА В диапазоне 60 кВ – 180 кВ
• - характеристика по мощности - изоваттная с предельным значением на аноде – 300 Вт

Диапазон уставок режимов работы рентгеновской трубки:

• – Напряжение на аноде рентгеновской трубки – 60 ÷ 180 кВ
• – Ток анода рентгеновской трубки – 0,1 ÷ 3,0 мА
• – Время экспозиции – 1 ÷ 998 с
• – Время задержки начала экспозиции – 0 ÷ 60 с
• – Шаг изменения анодного напряжения – 1,0 кВ
• – Шаг изменения анодного тока – 0,1 мА
• – Шаг изменения времени экспозиции – 1 с
• – Шаг изменения времени задержки экспозиции – 5 с
• - Диаграмма излучения - круговая, с углами – 360° х ±20°
• - Размер фокусного пятна – 1,3 х 3,5 мм
• - Мощность дозы рентгеновского излучения при Ua=180 кВ, Pa=300 Вт на расстоянии 1 м в плоскости, перпендикулярной продольной оси аппарата и проходящей через фокусное пятно трубки – 0,82 Зв / ч
• - Дальность действия брелка дистанционного управления в условиях прямой видимости - 100 м

Напряжение питания и потребляемая мощность:

• – От сети переменного тока частотой 50 ÷ 60 Гц – 100 ÷ 240 В
• – От источника постоянного тока – 24 В ± 10%
• – При работе от преобразователя 12/24 В – 11 ÷ 16 В
• - Потребляемая мощность, не более – 540 Вт
• - Диапазон рабочих температур окружающей среды -40° ÷ +40° С
• - Диапазон температур хранения -50° ÷ +50° С
• - Температура отключения моноблока по перегреву +70° С
• - Время работы от заряженного аккумуляторного ИАП на максимальной мощности – 28 мин

Габариты основных частей аппарата:

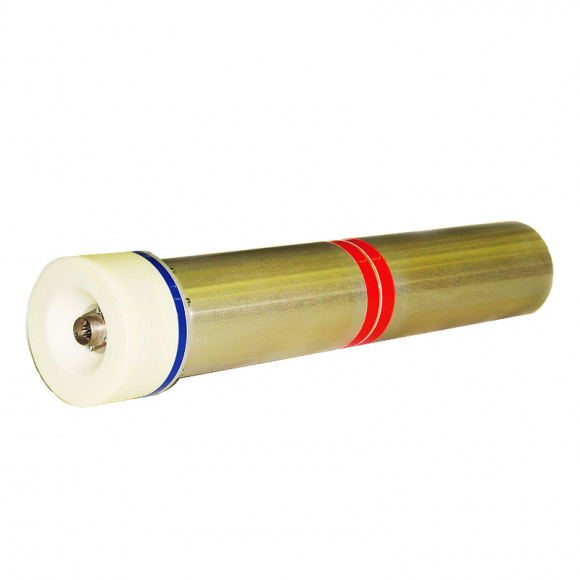

• – Моноблок – ∅120× 610 мм
• – Блок питания и управления (БПУ) «0,3 СБК 180 СП РК» – 273 × 185 × 157 мм
• – Брелок дистанционного управления (БДУ): – 50 ×30 × 12 мм
• – Источник автономного питания со встроенной акк. батареей 24V 12 A·ч: – 270 × 250 ×120 мм
• – Преобразователь 12/24 В: – 265 × 145 ×125 мм
• – Моноблок с тележкой-центратором – 1350× ∅130 мм

Масса основных частей аппарата:

• - Моноблок, не более – 7 кг
• – Блок питания и управления (БПУ) «0,3 СБК 180 CП РК», не более – 3,9 кг
• – Брелок дистанционного управления (БДУ), не более – 0,02 кг
• – Кабель Моноблок-БПУ длиной 20 м, не более – 3,5 кг
• – Кабель ПДУ длиной 25 м, не более – 0,8 кг
• – Кабель сетевой с евровилкой длиной 2 м, не более – 0,2 кг
• – Тележка-центратор, не более – 3 кг
• – Источник автономного питания (ИАП), не более – 10,5 кг
• – Преобразователь 12/24 В, не более – 3,1 кг
• – Кабель преобразователя 12/24 В длиной 20 м, не более – 2,8 кг
• – Моноблок с тележкой-центратором – 10 кг

• Рентгеновский аппарат 0,3 СБК 180 СП РК предназначен для использования при рабочем термическом режиме от -40С до +40С, что позволяет применять его как в цеховых условиях, так и на выездных полевых исследованиях.

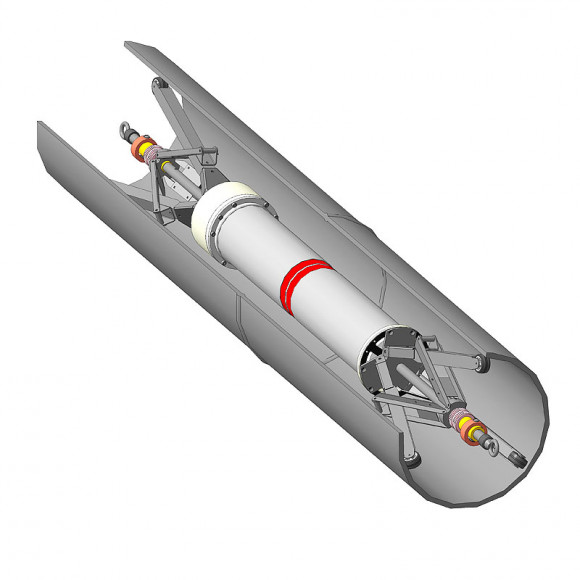

• Позиционировать моноблок во время рентгенографических исследований можно при помощи центраторной тележки, входящей в стандартную комплектацию прибора.
• Отключение при перегреве предохранительных термоконтактов происходит при +70С.
• При стандартной принятой температуре воздуха в +20С время безостановочной работы прибора составляет от 20 до 28 минут в зависимости от того, сетевое питание получает устройство или аккумуляторное.
