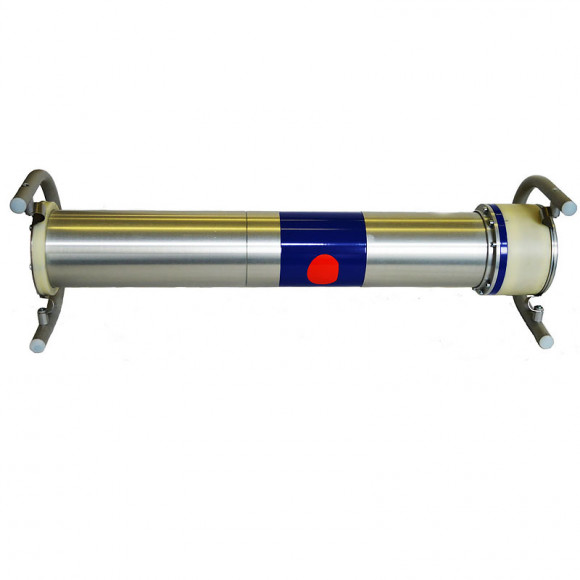

Портативный панорамный рентгеновский аппарат для промышленной рентгенографии «0,3 СБК 200 С РК» с универсальным питанием

«0,3 СБК 200 С РК» – это рентгенографический аппарат с универсальным питанием, который предназначен для поиска неметаллических включений, непроваров, пустых полостей и иных дефектов сварных соединений и других аналогичных видов соединений, труб различного диаметра, запорной арматуры, сосудов и баков, корпусов судов. Используется рентгенографический метод неразрушающего контроля.

Полное описание

Поверка в комплекте	Не подлежит
Производитель	«Синтез НПФ», Россия

Под заказ

Артикул: art24584:"0,3сбк200рк"

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

В состав устройства для промышленной рентгенографии «0,3 СБК 200 С РК» входят следующие основные части:
- моноблок;
- устройство питания и управления;
- брелок радиоуправления.

Перечисленные компоненты соединены друг с другом кабелями, устойчивыми к морозу. Кабели имеют специальные морозостойкие разъемы. Моноблок выполнен в виде заполненного маслом цилиндра, внутри которого расположены высоковольтный источник и рентгеновская трубка.

Принцип работы переносного портативного аппарата «0,3 СБК 200 С РК» заключается в просвечивании объектов контроля рентгеновскими лучами с получениям снимка, на котором лучи, прошедшие через структуру разной степени однородности, будут иметь разную интенсивность отпечатков.

Основные преимущества:

Сохранение параметров последней использованной экспозиции.
Специальный замок безопасности предохраняет аппарат от несанкционированного включения.
Защита от перегрева выше +70 °С.
Светодиодная индикация подключенного питания, запуска рентгена, состояния аккумулятора и т.п. Включение рентгена сопровождается и звуковой сигнализацией в целях повышения безопасности.
Отсутствие избыточных элементов управления: три кнопки позволяют полностью управлять аппаратом.
Звуковая сигнализация о завершении экспозиции.
Функция отложенного старта экспозиции дает возможность оператору удалиться на безопасную для здоровья дистанцию.
Наличие функции автоматической адаптивной тренировки рентгеновской трубки (требуется в случае простоя более суток).

Доставка рентгеновского аппарата «0,3 СБК 200 С РК» осуществляется в любой город страны.

Характеристики

Максимальная мощность на аноде трубки	300 Вт
Максимальное анодное напряжение	200 кВ
Предельный анодный ток	3 мА
В диапазоне от 100 кВ до 250 кВ характеристика по мощности	изоваттная
Диапазон установок анодного напряжения на рентгеновской трубке	100÷200 кВ
Диапазон установок тока анода рентгеновской трубки	0,1÷3,0 мА
Диапазон установок времени экспозиции	1 ÷ 998 сек
Дискретность установок анодного напряжения	1,0 кВ
Дискретность установок анодного тока	0,01 мА
Дискретность установок времени экспозиции	1 сек
Дальность действия брелка дистанционного управления	до 100 м в условиях прямой видимости
Диаграмма излучения	конус с углами при вершине 40° × 60°
Ось пучка	перпендикулярна оси моноблока
Размер фокусного пятна	2,0 × 2,2 мм
Питание	от сети переменного тока 50 Гц с напряжением — 90 ÷ 264 В
Мощность, потребляемая от сети	не более 450 Вт
Диапазон рабочих температур окружающей среды	-40 °С ÷ +40 °С
Диапазон температур хранения	-50° С ÷ +50° С
Температура отключения по перегреву моноблока	+70 °С
Время непрерывной работы на максимальной мощности при начальной температуре +20° С	около 20 мин
Время работы от заряженного источника автономного питания на максимальной мощности	28 мин
Габаритные размеры основных частей аппарата:
моноблок без съёмной ручки	120 × 590 мм
блок питания и управления	273 × 185 ×157 мм
брелок дистанционного управления (БПУ)	273 × 185 × 157 мм
источник автономного питания	270 × 250 × 120 мм
Масса основных частей аппарата:
моноблок	7,0 кг
блок питания и управления	3,5 кг
брелок дистанционного управления (ПДУ)	0,02 кг
источник автономного питания	10,5 кг
соединительный кабель моноблок-БПУ	0,7 кг
сетевой кабель	0,2 кг
кабель автономного питания	0,2 кг
штатив моноблока	1,1 кг

Дополнительная информация

Устройство работает в широком диапазоне температур от -40 до +40 °C, что позволяет проводить дефектоскопию даже в условиях севера.
Наличие в индексе изделия букв «РК» обозначает функцию управления по радиоканалу с радиусом действия до 100 метров.
Стационарное питание от сети 220 В либо от автономного источника питания 24 В (ИАП). Возможность использования в качестве источника питания переносного бензинового генератора. Также доступно питание от аккумулятора автомобиля с помощью преобразователя 12 В -> 24 В.
Высокая длительность функционирования при питании от ИАП на максимальной мощности – 28 минут.
Аппарат предусматривает автоматический перезапуск при пробое в рентгеновской трубке. Однако четвертый пробой приведет к необходимости ручного перезапуска.
