Вакуумный импрегнатор Citovac

Citovac представляет собой вакуумный импрегнатор для подготовки к анализу образцов из пористых материалов методом холодной заливки. Он обеспечивает быструю и эффективную пропитку пористых заготовок из композиционных материалов, электронных и керамических компонентов, минералов, материалов с покрытиями и образцов с трещинами для испытаний на усталость.

Задача получения качественных образцов из пористых заготовок сводится к их заливке таким образом, чтобы в порах и трещинах не оставался воздух. Единственным способом для получения такого результата является заливка в вакууме, что и реализовано в импрегнаторе Citovac.

Внешне Citovac представляет собой цилиндрическую вакуумную камеру с подсоединенным к ней блоком управления. Камера снабжена прозрачной поворотной крышкой для защиты оператора.

В качестве заливочных материалов используются несколько видов эпоксидных смол и отвердителей, разработанных на предприятии-производителе и затвердевающих за различное время при разных температурах.

Перед заливкой из камеры с образцами откачивается воздух до минимально возможного значения давления. Заливка образцов происходит в процессе ручного вращения специальных формочек на поворотном столе.  Во время процесса давление регулируется так, чтобы смола не начала пениться внутри вакуумной камеры. Время создания вакуума в камере варьируется от нескольких до 20 минут в зависимости от размера и количества образцов. За счет закрепленной трубочки для заливки и простого клапана контроля потока заливочного материала прибор заполняет формочки, не разливая смолу ни внутри камеры, ни снаружи.

После высыхания залитые образцы поступают на микроскопический контроль, в процессе которого определяется качество заливки.  Поры, в которые не попала смола легко отличимы от пор, заполненных заливочным материалом, за счет различного отражения света. Наличие таких дефектов свидетельствует о необходимости смены смолы на более текучую или на смену условий заливки заготовок.

Отличительные особенности оборудования:

• большая рабочая камера позволяет заливать в вакууме как большие образцы (диаметром до 200 мм), так и несколько маленьких (в держателе с отверстиями диаметром 30 мм – до 10 образцов, с отверстиями диаметром 40 мм – до 8 образов одновременно);

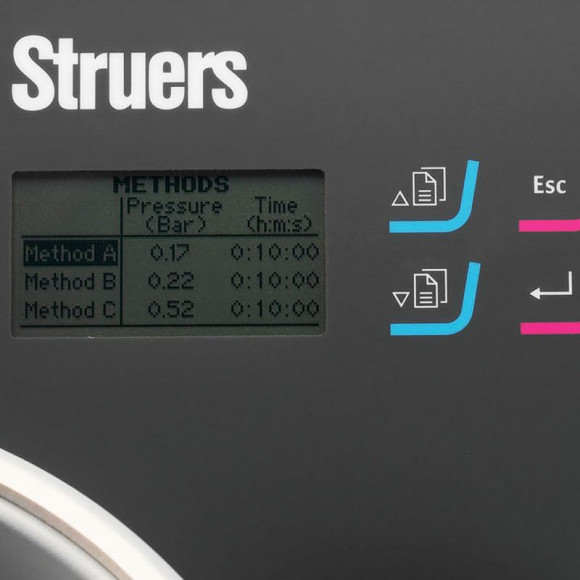

• блок управления устройства состоит из ЖК-дисплея, отражающего показатели процесса, и нескольких сенсорных клавиш, управляющих ним;
• прозрачная плоская крышка позволяет без искажений наблюдать за заполнением формочек заливочной смесью в вакуумной камере;
• за счет того, что расходные материалы, контактирующие с заливочными смесями, являются одноразовыми, отпадает необходимость очистки и поражения оператора раздражающими веществами;
• большой набор расходных материалов (100 одноразовых трубок и одна защитная вставка для камеры) позволяет произвести достаточное количество заливок образцов до следующего приобретения новых расходников;
• для изготовления тонких срезов существует возможность приклеивания образца на предметное стекло. Для этого используется специальная крышка с прижимным стержнем, что обеспечивает эффективное приклеивание без пузырьков воздуха;
• электронная обучающая программа E-Training, расположенная на сайте электронного обучения компании Struers, позволяет найти необходимую информацию не только о процессе получения образцов в импрегнаторе, но и о его распаковке и установке;
• компактные размеры и масса дают возможность применять оборудование не только в лабораториях, но и в условиях производства.
