IRHD Compact III прибор измерения твердости и микротвердости

Цифровой твердомер IRHD Compact III идеально подходит для проведения измерения твёрдости тонких изделий из резины и полимеров, например: колец, шлангов, уплотнений и др. с минимальной толщиной образца - 0.6 мм
Оснащённый микропроцессорным управлением твердомер IRHD Compact III предназначен для измерения твёрдости в диапазоне:

• IRHD micro (толщина образца от 0,6 до 5,0 мм)
• IRHD normal (толщина образца от 6,0 до 10,0 мм) в соответствии со следующими стандартами: DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26.

Описание средства измерений

Твердомеры представляют собой стационарные средства измерений, состоящие из испытательной стойки, измерительных устройств и съёмной консоли для шкалы IRHD. С прибором могут поставляться одно или два измерительных устройства в зависимости от заказа.
Принцип действия твердомеров основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.
Твердомер подготавливается для работы на необходимой шкале измерений путем установки соответствующего измерительного устройства. После корректировки при необходимости времени выдержки под нагрузкой твердомер осуществляет измерения в полуавтоматическом режиме. Отображение результата измерения - числа твёрдости осуществляется на цифровом индикаторе измерительного устройства.

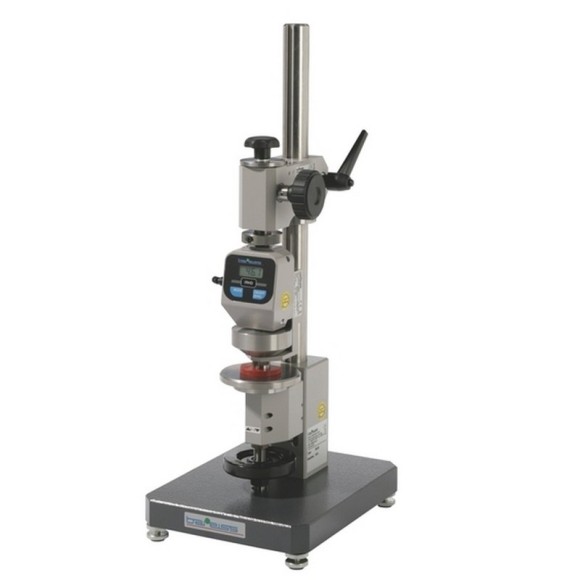

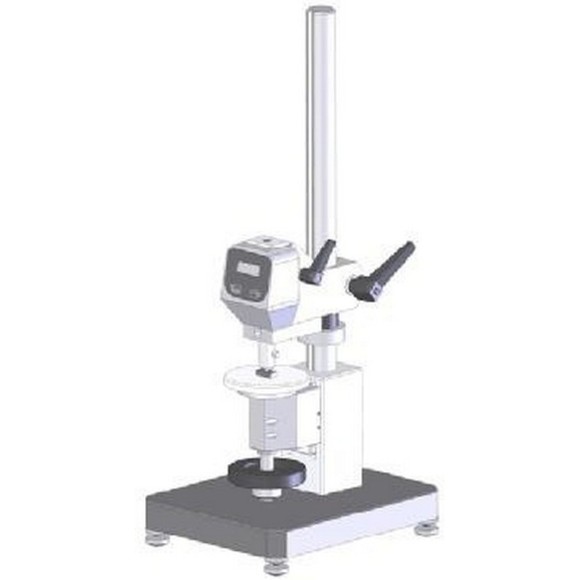

Твердомер IRHD micro compact состоит из штатива с установленным регулируемым по высоте опорным столом для образцов и измерительным приспособлением IRHD micro compact (DIN 53519-2) с интегрированной электроникой.

Твердомер можно использовать для испытаний колец, уплотнений, фасонных деталей и шлангов, причем минимальная толщина должна составлять 0,6 мм.

1-строчный ЖК-дисплей выдает информацию о диапазоне измерения, время измерения и измеренное значение.

С помощью кодирующего переключателя можно настраивать время измерения (0...99 сек)

Измеренные значения можно передавать в ПО через интерфейс RS-232 для дальнейшей обработки и архивации. Результаты испытаний автоматически заносятся в соответственно подготовленный протокол и подвергаются статистическому анализу.

Цифровой прибор измерения твёрдости и микротвёрдости IRHD состоит из корпуса со встроенной электроникой и дисплеем, регулируемого по высоте опорного стола для образцов и стойки с установленным измерительным механизмом IRHD miсro (ISO 48). На двухстрочном ЖК-дисплее отображаются диапазон измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...75 с) и язык (немецкий, английский или французский).

Измеренные значения с помощью программного обеспечения можно экспортировать через интерфейс RS232 для дальнейшей обработки и архивации. Результаты испытаний автоматически заносятся в соответственно подготовленный протокол и подвергаются статистическому анализу.

Метрологические и технические характеристики:

Шкала IRHD N

Диапазон измерения твердости, числа твердости IRHD N........................................... от 30 до 85.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости IRHD N ......................................................................... ±1.
Контактная нагрузка, Н.......................................................................................................0,3 ±0,02.
Нагрузка на шариковый индентор, Н .................................................................................5,4 ±0,01.
Шарик или полусфера, диаметр, мм.................................................................................2,50±0,01.
Прижимная лапка, высота, мм................................................................................................. 20±1.
Отверстие в лапке, диаметр, мм ................................................................................................ 6±1.

Шкала IRHD M (микротвердость)

Диапазон измерения твердости, числа твердости IRHD M.......................................... от 0 до 100.
Пределы допускаемой абсолютной погрешности
измерения твёрдости, числа твердости IRHD M......................................................................... ±1.
Контактная нагрузка, мН ..................................................................................................... 8,3 ±0,5.
Нагрузка на шариковый индентор, мН............................................................................... 145 ±0,5.
Шарик или полусфера, диаметр, мм.............................................................................0,395±0,005.
Прижимная лапка, высота, мм..........................................................................................3,35±0,15.
Отверстие в лапке, диаметр, мм ........................................................................................... 1±0,15.

Рабочие условия применения:

• температура воздуха ,°С .................................................................................... от 21 до 25;
• относительная влажность воздуха, %, не более.......................................................... 85.

Питание:

• напряжение, В .......................................................................................110±10 или 230±10;
• частота, Гц.........................................................................................................от 50 до 60.
