ПМТ-3 и ПМТ-3М микротвердомеры по Виккерсу
- Обзор
- Характеристики
- Отзывы0

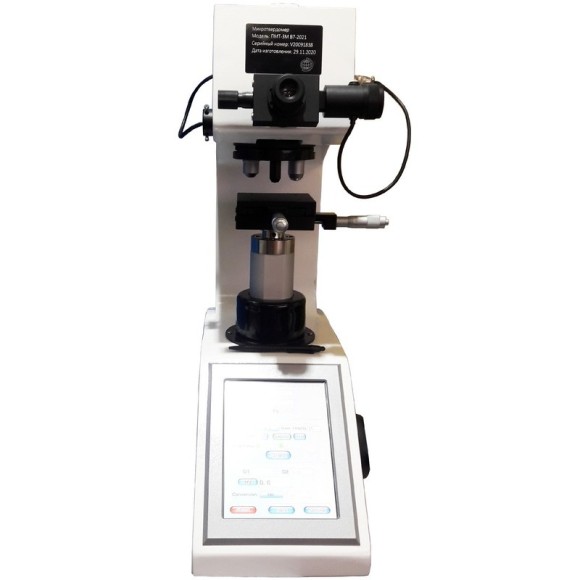

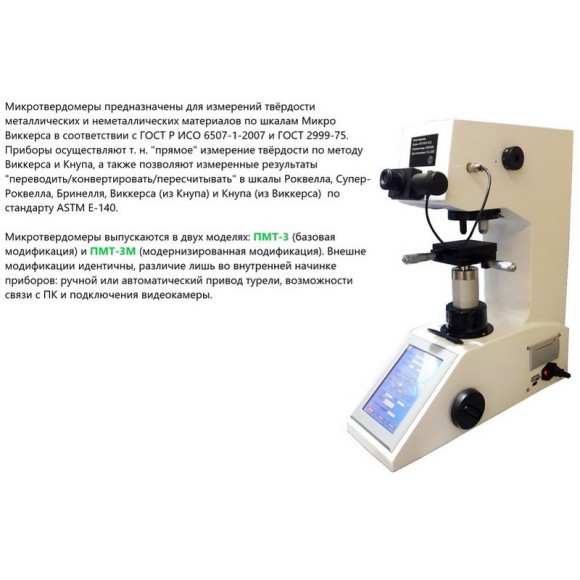

Микротвердомеры Виккерса ПМТ-3 и ПМТ-3М осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

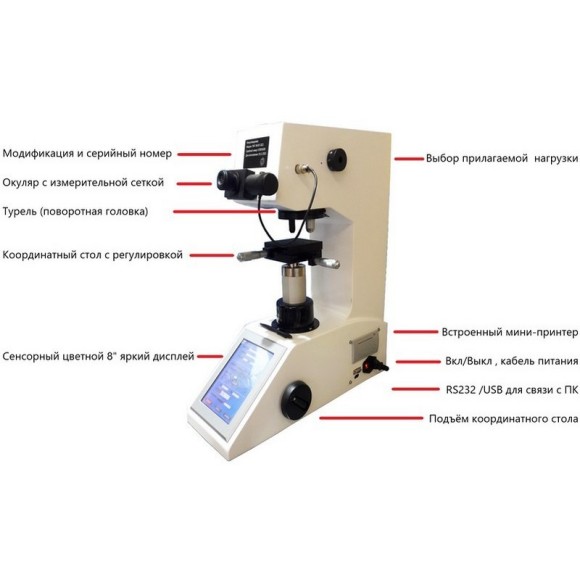

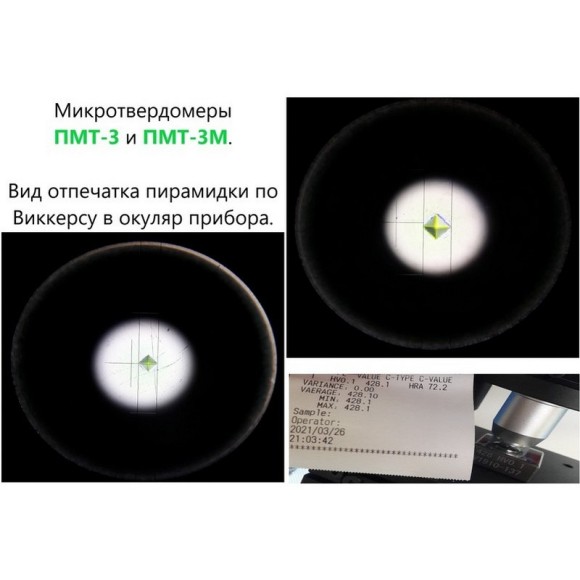

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система.
Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.

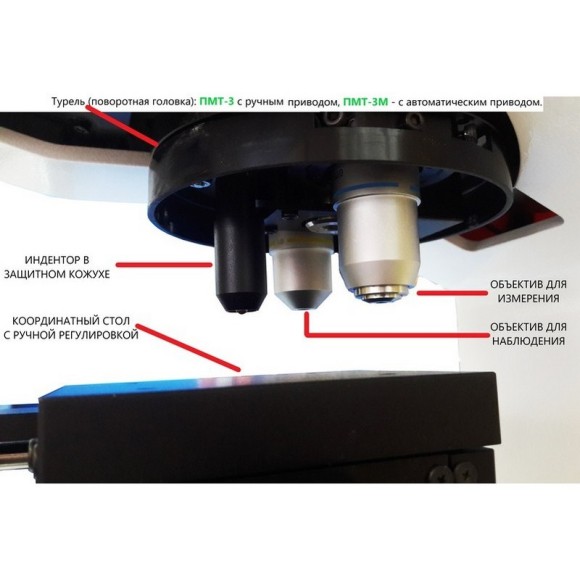

ПМТ-3 – базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).
Отличительные особенности модификации ПМТ-3:
"Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).
"Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.

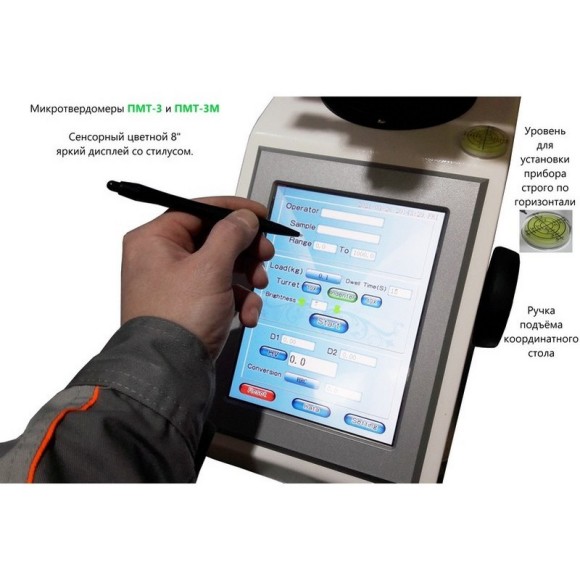

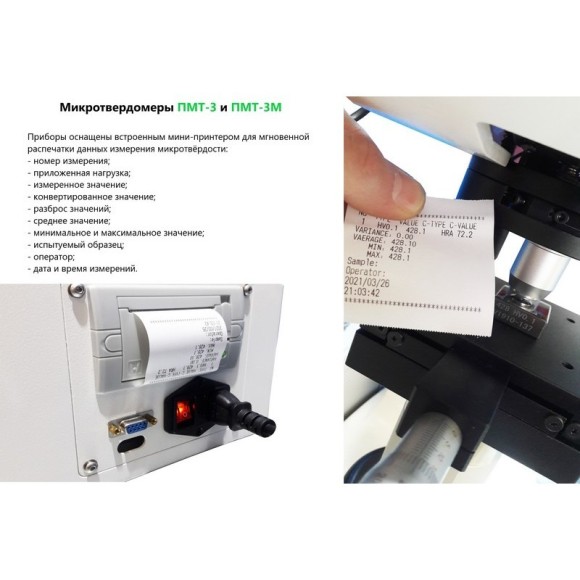

Сенсорный цветной 8" яркий дисплей со стилусом. Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
Ручной привод турели для плавности и точности измерений микротвёрдости.
Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы микротвердомеров - рекомендован для учебных целей в профессиональных и высших учебных заведениях.
ПМТ-3М – модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 400х с возможностью установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ - 3 и ПМТ - 3М идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Пирамидальный Микро Твердомер-3Модернизированный).
Отличительные особенности модификации ПМТ-3М:
"Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).
"Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.
Сенсорный цветной 8" яркий дисплей со стилусом. Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
Автоматический привод турели для плавности и точности измерений микротвёрдости.

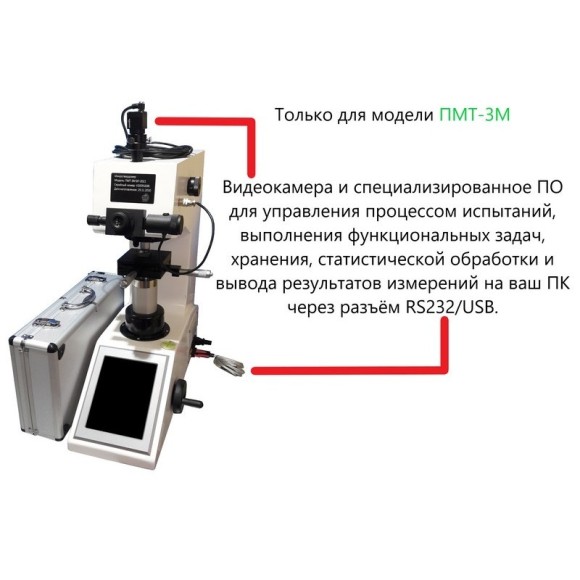

Цифровая видеокамера и специализированное ПО для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК.
Автоматизация процесса измерения микротвёрдости позволяет нивелировать ошибки и влияние ручной работы оператора на точность замеров, что может найти своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.
Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 550 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1 |
от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей микротвердомеров
Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV |
||||
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 |
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
0,098 (0,010) |
±1,5 |
0,245 (0,025) |
±1,5 |
0,490 (0,050) |
±1,5 |
0,981 (0,100) |
±1,5 |
1,961 (0,200) |
±1,0 |
2,942 (0,300) |
±1,0 |
4,903 (0,500) |
±1,0 |
9,807 (1,000) |
±1,0 |
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
0,02?d?0,040 |
0,0004 |
0,040<d?0,200 |
0,01•d |
Технические характеристики твердомеров
Наименование характеристики | Значение |
||
Модель микротвердомера |
ПМТ-3 | ПМТ-3М |
|
Диапазон времени выдержки, с |
0-99 | 0-60 |
|
Диапазон увеличения оптической системы |
от 20х до 200х | от 20х до 400х |
|
Тип привода турели (поворотной головки) |
ручной | автоматический |
|
Тип приложения, выдержки и снятия нагрузки | автоматический |
||
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости | автоматический |
||
Тип выбора прилагаемой нагрузки | механический |
||
Тип подъёмного механизма координатного стола | механический |
||
Скорость нагружения, мкм/с | 50 |
||
Окуляр с измерительной сеткой | 10х |
||
Объективы в турели (встроенные) | 10х (для наблюдения) и 40х (для измерений) |
||
Минимальная единица измерения (дискретность), мкм | 0,01 |
||
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012) | HV, HK |
||
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV). | 8…2900 |
||
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
||
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере | есть |
||
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти | 60 |
||
Дисплей | 8” сенсорный цветной |
||
Интерфейс связи с ПК | RS232/USB |
||
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями | - |
есть |
|
Координатный стол с ручной регулировкой: - габариты, мм - перемещение по горизонтальным осям, мм | 100*100 (Х)25*(Y)25 |
||
Максимальная высота образца | 100 мм |
||
Глубина зева/расстояния до стенки прибора от центра индентора, мм | 130 мм |
||
Вывод данных | Сенсорный дисплей 8’, сохранение на USB-диске |
||
Габаритные размеры, мм не более: - длина - ширина - высота | 630 290 680 |
||
Масса, кг, не более | 55 |
58 |
|
Общие технические характеристики микротвердомеров
Наименование параметра |
Значение параметра |
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более |
220 ±10 % 400 |
Средний срок службы микротвердомеров, лет, не менее |
10 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 15 до 28 до 80 от 84 до 106,7 |
| Внесен в госреестр | Внесен |
| Внесен в госреестр | Да |
| Производитель | «Восток-7», Россия |
| Параметры измерения | |
| Производительность | |
| Параметры контроля | |
| Калибровка | |
| Память | |
| Интерфейс | |
| Датчик | |
| Дисплей | |
| Питание | |
| Аккумулятор или элементы питания | |
| Габариты и вес | |
| Условия эксплуатации | |
| Срок службы и гарантийные обязательства |
