Вискозиметры проточные чашечные ВЗ модификации ВЗ-FORD
- Обзор
- Характеристики
- Отзывы0
Принцип действия вискозиметров ВЗ основан на измерении времени непрерывного истечения испытуемой жидкости определенного объёма (100 мл) через выходное отверстие сопла соответствующего диаметра под действием силы тяжести.

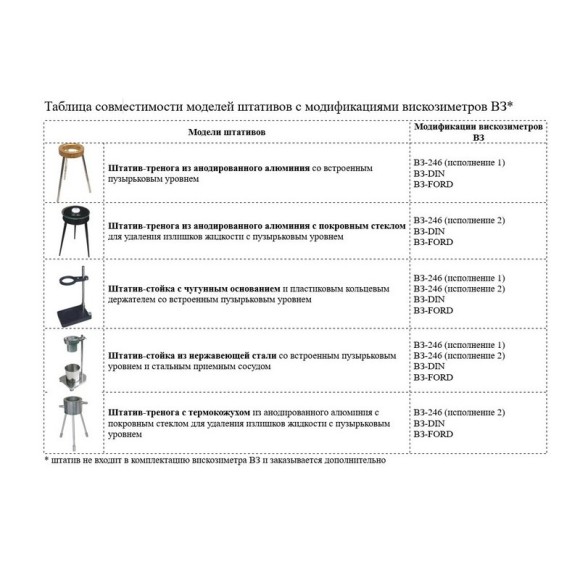

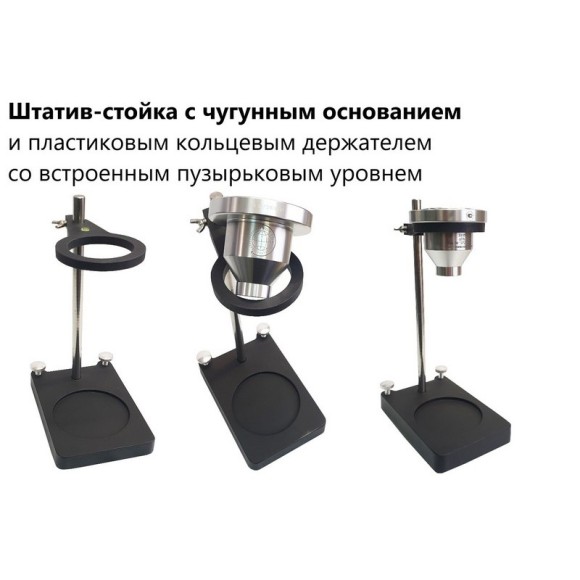

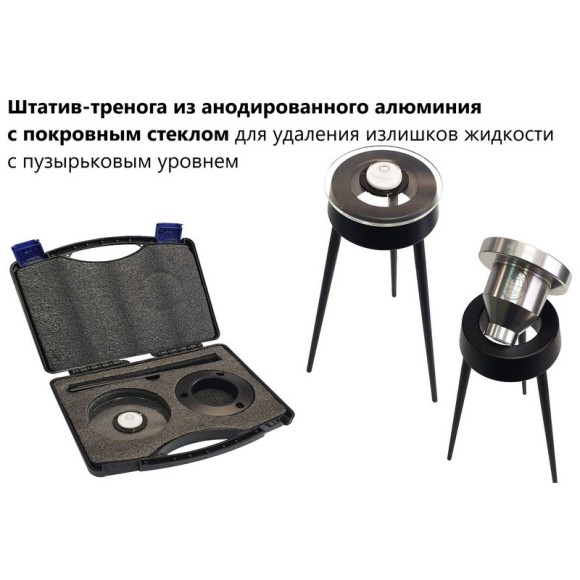

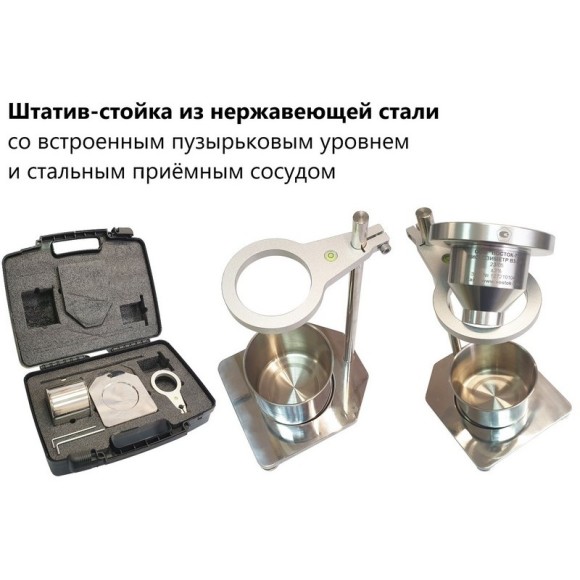

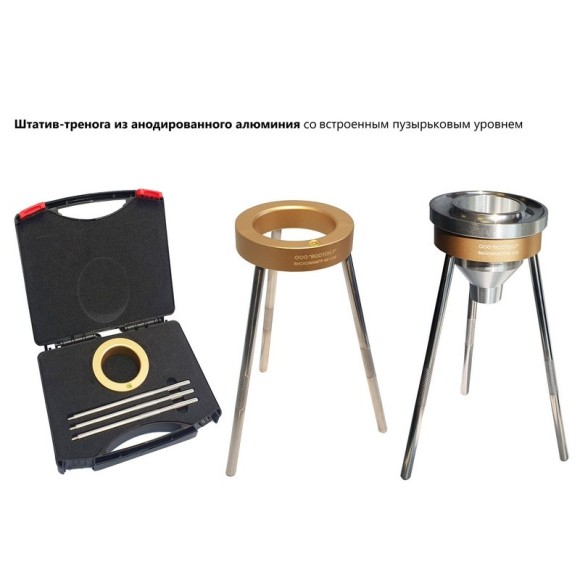

Вискозиметры ВЗ изготавливаются из анодированного алюминия и представляют собой резервуар, выполненный в виде воронки (чаши) со сменными соплами или с запрессованным не сменным соплом, и могут поставляться отдельно или со штативом выбранного исполнения (модели) с кольцевым держателем и пузырьковым уровнем (ватерпасом). Модель штатива и необходимость его поставки определяется при заказе на поставку вискозиметра ВЗ.
ВЗ-FORD

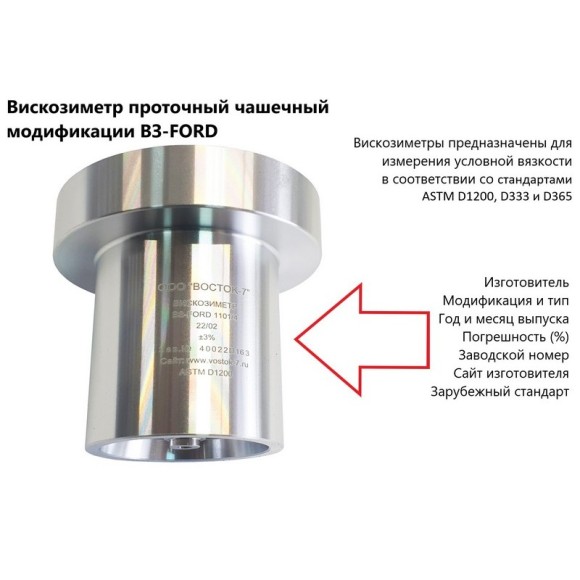

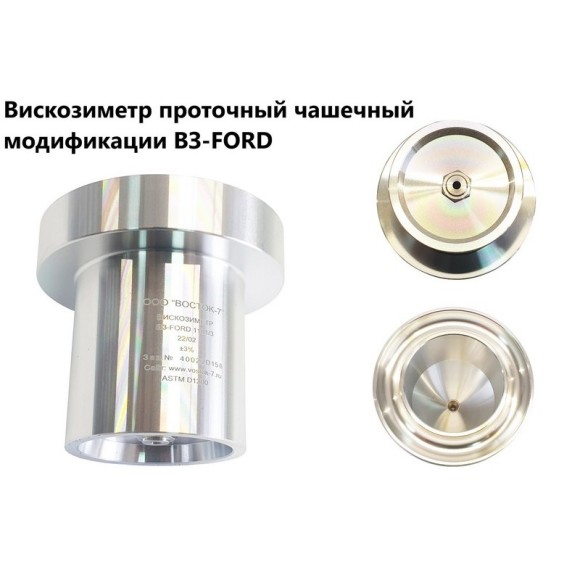

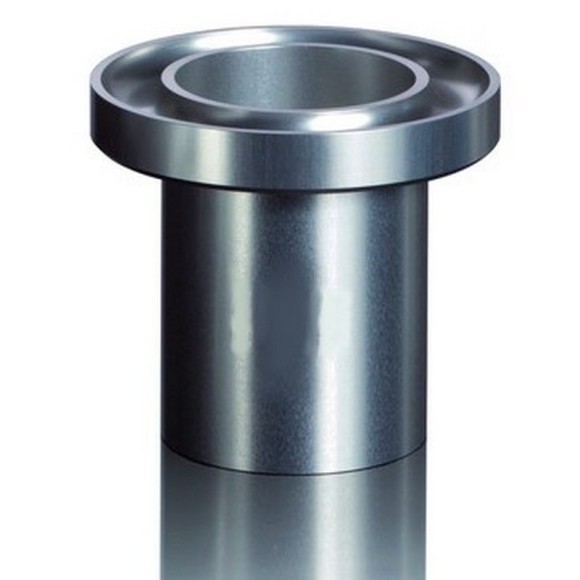

Вискозиметры ВЗ модификации ВЗ-FORD (ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) в стандартном исполнении представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъёмным соплом диаметром 1,9; 2,53; 3,4; 4,12 и 5,2 мм соответственно, устанавливаемый на регулируемый штатив со встроенным пузырьковым уровнем. В верхней части резервуара вискозиметра закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры модификации ВЗ-FORD предназначены для измерений условной вязкости в соответствии с ГОСТ 8420 и стандартами ASTM D1200, D333 и D365. Обозначение модификации на изделии и при заказе: ВЗ- DIN 1101/*, где * – возможный диаметр сопла для данной модификации.
Оптимальное время истечения для вискозиметров ВЗ-FORD с соплами разного диаметра (ориентировочные показатели):
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
| ВЗ-FORD 1101/01 | 1,9 | От 55 до 100 |
| ВЗ-FORD 1101/02 | 2,53 | От 40 до 100 |
| ВЗ-FORD 1101/03 | 3,4 | От 20 до 100 (предпочтительнее от 30 до 100) |
| ВЗ-FORD 1101/04 | 4,12 | От 20 до 100 (предпочтительнее от 30 до 100) |
| ВЗ-FORD 1101/05 | 5,2 | От 20 до 100 (предпочтительнее от 30 до 100) |
Важно! Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры на штативе”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
Технические характеристики вискозиметров:
Наименование характеристики | Значение |
||
ВЗ-246, ВЗ-246П |
ВЗ-DIN |
ВЗ-FORD |
|
| Рабочая температура вискозиметра и образца жидкости, 0С: | 20±0,2 |
23,0±0,5 |
25,0±0,2 |
| Диаметр отверстия сопла, мм |
|
|
|
| Высота сопла, мм | 4,0±0,1 |
|
|
Замеряемая вязкость, cSt:
|
- - - |
- |
- - -
|
| Вместимость резервуара, см3 (мл) | 100±1 | ||
| Материал резервуара и фланца | Алюминий анодированный | ||
| Материал штатива | Кольцо – алюминий, ножки – нержавеющая сталь | ||
| Материал сопла | Нержавеющая сталь | ||
| Габаритные размеры вискозиметра без штатива и ручки (ØxH), мм, не более | 92х73 | 82х73,5 | |
| Масса вискозиметра без штатива, кг, не более | 0,21 | 0,29 | |
| Габаритные размеры штатива (В*Ш*Г), мм, не более | 330*140х160 | ||
| Масса штатива, кг, не более | 2,7 | ||
Условия эксплуатации:
|
|
||
| Условия хранения | -10…+35 0С, 0,1 МПа, отн. вл. ≤80% | ||
| Срок службы прибора, лет, не менее | 12 | ||
| Средняя наработка на отказ, ч, не менее | 15000 | ||
| Гарантийный срок, лет, не менее | 2 | ||
| Внесен в госреестр | Не внесен |
| Производитель | «Восток-7», Россия |
