Вискозиметры проточные чашечные модификаций ВЗ-DIN оснащены несъёмными соплами 2, 4, 6 и 8 мм согласно стандартам DIN 53211 и ISO 2431 (частично). Применимы для жидкостей с малой вязкостью, корпус из анодированного алюминия, сопло из нержавеющей стали с внутренней полировкой.
Полное описание
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
62 096
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0


Скачать инструцию

Скачать инструкцию


Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:

  • монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
  • погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).


НАЗНАЧЕНИЕ.

Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).

Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).

Вискозиметры проточные чашечные выпускаются в следующих модификациях:

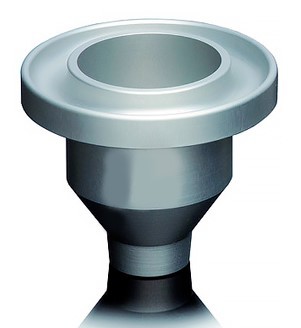

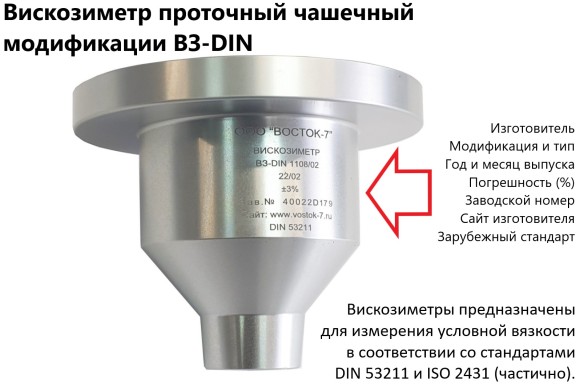

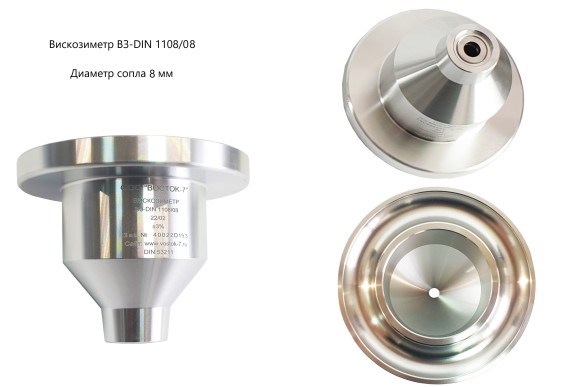

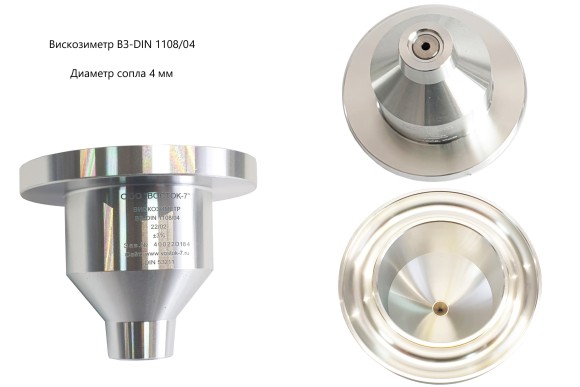

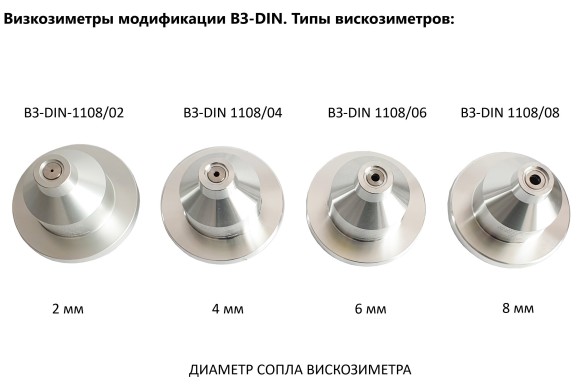

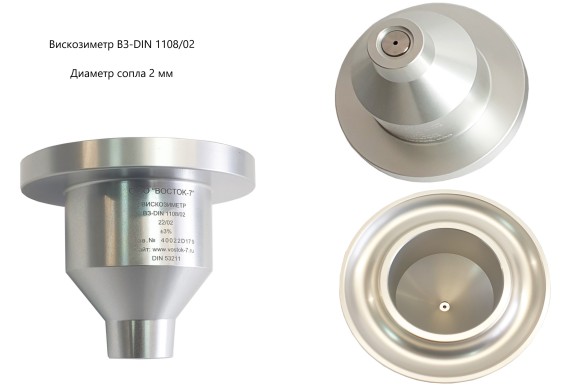

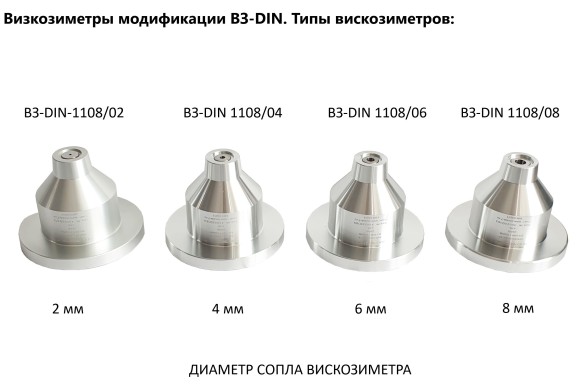

  • ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично).

ОБЩИЙ ВИД

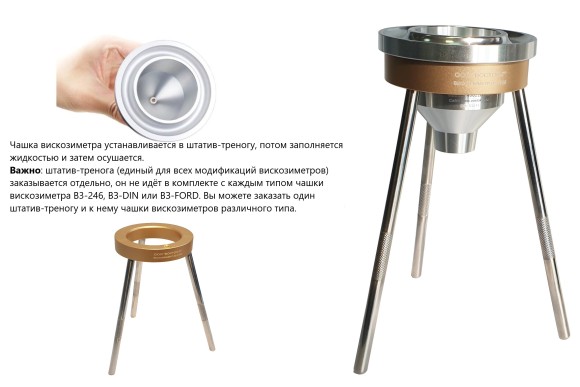

Вискозиметры модификаций ВЗ-246 и ВЗ-DIN Вискозиметры модификаций ВЗ-FORD Вискозиметр в штативе-треноге со встроенным ватерпасом
(пузырьковым уровнем)





ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-DIN С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):

Тип вискозиметра Диаметр сопла, мм Оптимальный диапазон времени истечения, с
ВЗ-DIN 1108/02 2 от 25 до 150
ВЗ-DIN 1108/04 4 от 25 до 150
ВЗ-DIN 1108/06 6 от 25 до 150
ВЗ-DIN 1108/08 8 от 25 до 250

Комплектация

Наименование

К-во

Вискозиметр проточный чашечный модификации ВЗ-DIN выбранного типа: ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06 или ВЗ-DIN 1108/08
1 шт.

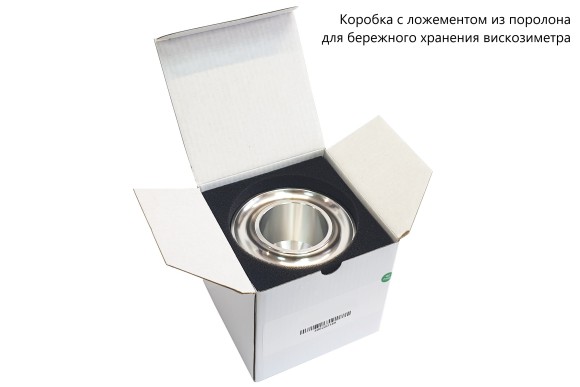

Коробка с ложементом из поролона для хранения вискозиметра 1 шт.

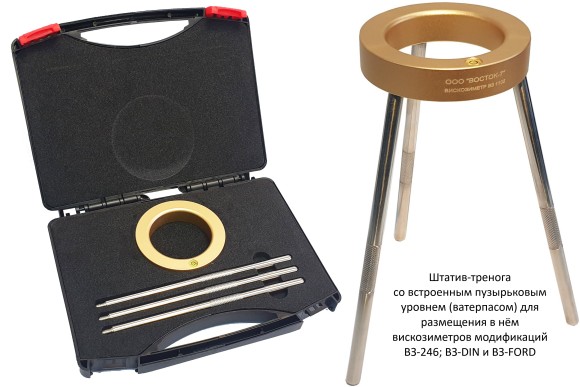

Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) На заказ

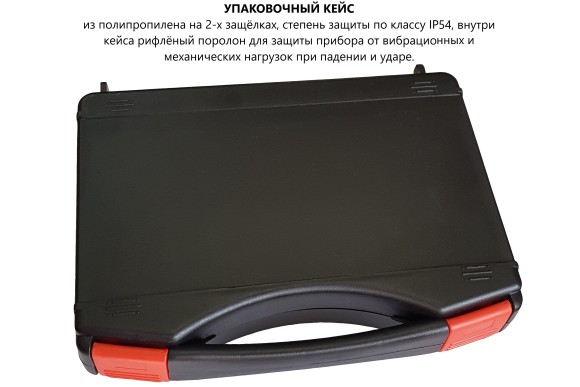

Упаковочный противоударный кейс для штатива-треноги 1 шт.
Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) 1 экз.
Свидетельство о поверке (ФГИС АРШИН – если применимо) 1 экз.

Дополнительная комплектация

  • Термометр с ценой деления не более 0,50С и с погрешностью измерений не более 0,20С (напр. термометр ТН-3 по ГОСТ 400-80)
  • Секундомер с ценой деления 0,5 сек. и погрешностью не более 0,2с
На заказ
Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм На заказ
Сосуд вместимостью 110-150 см3 На заказ

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ

Наименование характеристики

Значение

ВЗ-246

ВЗ-DIN

ВЗ-FORD

Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:

  • для сопла диаметром 2 мм
  • для сопла диаметром 4 мм
  • для сопла диаметром 6 мм
  • для сопла диаметром 8 мм
  • для сопла диаметром 2,1 мм
  • для сопла диаметром 2,8 мм
  • для сопла диаметром 3,4 мм
  • для сопла диаметром 4,1 мм
  • для сопла диаметром 5,8 мм





  • 70-300
  • 12-200
  • 20-200
  • -
  • -
  • -
  • -
  • -
  • -





  • 25-150
  • 25-150
  • 25-150
  • 25-250
  • -
  • -
  • -
  • -
  • -





  • -
  • -
  • -
  • -
  • 55-100
  • 40-100
  • 30-100
  • 30-100
  • 30-100
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более

±3

±10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ

Наименование характеристики

Значение

ВЗ-246

ВЗ-DIN

ВЗ-FORD

Рабочая температура вискозиметра и образца жидкости, 0С:

20±0,2

23,0±0,5

25,0±0,2

Диаметр отверстия сопла, мм

  • 2,00±0,02
  • 4,00±0,02
  • 6,00±0,02

  • 2,00±0,02
  • 4,00±0,02
  • 6,00±0,02
  • 8,00±0,02

  • 2,10±0,02
  • 2,8±0,02
  • 3,40±0,02
  • 4,10±0,02
  • 5,80±0,02

Высота сопла, мм

4,0±0,1

  • 8,4±0,1
  • 8,4±0,1
  • 10,2±0,1
  • 10,2±0,1
  • 10,2±0,1

Замеряемая вязкость, cSt:

  • для сопла диаметром 2 мм
  • для сопла диаметром 4 мм
  • для сопла диаметром 6 мм
  • для сопла диаметром 8 мм
  • для сопла диаметром 2,1 мм
  • для сопла диаметром 2,8 мм
  • для сопла диаметром 3,4 мм
  • для сопла диаметром 4,1 мм
  • для сопла диаметром 5,8 мм


  • 15-30
  • 112-685
  • 550-1500
  • -
  • -
  • -
  • -
  • -
  • -


  • 15-30
  • 112-685
  • 550-1500
  • 1200-3000
  • -
  • -
  • -
  • -
  • -


  • -
  • -
  • -
  • -
  • 10-35
  • 25-120
  • 49-220
  • 70-370
  • 200-1200

Вместимость резервуара, см3 (мл)

100±1

Материал резервуара и фланца

Алюминий

Материал штатива-треноги

Кольцо – алюминий, ножки – нержавеющая сталь

Материал сопла

Нержавеющая сталь

Габаритные размеры вискозиметра без штатива (ØxH), мм, не более

92х73

82х73,5

Масса вискозиметра без штатива, кг, не более

0,21

0,29

Габаритные размеры штатива-треноги (ØxH), мм, не более

85х189

Масса штатива-треноги, кг, не более

0,34

Условия эксплуатации:

  • атмосферное давление, кПа
  • относительная влажность, %


  • 96–104
  • 45-80

Условия хранения

-10…+35 0С, 0,1 МПа, отн. вл. ≤80%

Срок службы прибора, лет, не менее

12

Средняя наработка на отказ, ч, не менее

15000

Гарантийный срок, лет, не менее

2
