Пленка класса С5 по классификации ISO 11699-1, высококонтрастная и мелкозернистая, для рентгеновского или гамма излучения. Рулон пленки шириной 70 мм и длиной 90 м упакован со свинцовыми экранами толщиной 0,027мм.
Полное описание
Производитель«AGFA», Бельгия
Под заказ
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«AGFA», Бельгия

Пленка D7 обеспечивает выполнение требований 1-го класса чувствительности контроля ГОСТ 7512-82 и уровня контроля класса ’’В’’ по стандарту ГОСТ ИСО 17636-1. Это относится к тем диапазонам радиационных толщин, которые соответствуют плёночным системам класса С5 по стандарту ISO 11699-1.

Плёнка D7 регистрирует достаточно широкий диапазон интенсивностей излучения, что позволяет получать контрастные снимки при просвечивании разнотолщинных участков объектов контроля.

Пленка D7 предназначена для радиографического контроля:

  • металлов со средними и большими атомными числами;
  • сварных и паяных соединений, литья, композитов, пластиков, керамики, резины;
  • стальных объектов малой и средней толщины (экономически эффективен выбор в диапазоне от 10 мм и более с учётом баланса факторов качества контроля и производительности);
  • объектов из цветных металлов, в том числе, изделий из легких металлов большой толщины;
  • при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, радионуклидными источниками и ускорительной техникой;
  • при просвечивании разнотолщинных конструкций по многоплёночной технологии (обычно в сочетании с плёнками D4, D5).

Плёнка D7 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.

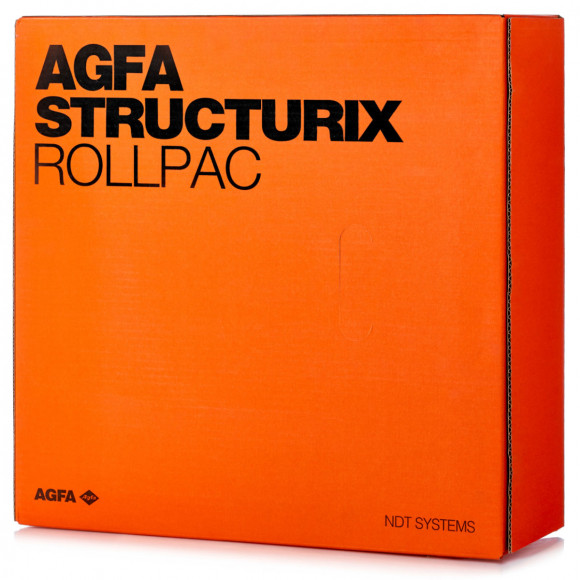

Упаковка Pb Rollpac: рулон пленки со свинцовыми экранами толщиной 0,027мм в упаковке, непроницаемой для света, влаги и масел.

Применение кассет при работе с рулонной пленкой Rollpac излишне.

Рулонная плёнка применяется преимущественно для контроля длинномерных изделий, например, сварных кольцевых и продольных стыковых соединений труб, трубопроводов, сосудов давления.

Уникальный способ упаковки Rollpac гарантирует то, что абсолютный контакт между пленкой и свинцовой фольгой сохраняется даже тогда, когда пленка применяется на сферических или цилиндрических объектах малого диаметра. Использование экранов гарантирует оптимальное качество снимка.

Когда Вы используете рулонную пленку, Вы сами определяете нужную длину пленки и можете делать панорамные снимки кольцевого шва с помощью одного отреза пленки.

Обычно Rollpac накладывается на контролируемый объект и закрепляется клейкой лентой. Идентификацию снимка по расположению его на объекте контроля при такой технике просвечивания требуется проводить только один раз, что позволяет экономить время.

Конверт Rollpac открывается быстро и легко. Пленка сама используется "как нож", при этом нужно одной рукой закрепить на столе чистую сторону конверта вместе с нижним свинцовым экраном и пленкой, а другой рукой потянуть наверх маркированную часть конверта вместе с верхним свинцовым экраном. Таким образом пленка очень легко вынимается из упаковки.

Индикатор длины на упаковке позволяет легко определять в каком месте отрезать пленку. С его помощью также легко определять какое количество пленки осталось.

Размер пленки 70 мм х 90 метров.

Иногда упаковка может состоять из двух отрезков, суммарно более 90 метров. Такие коробки помечены зелеными наклейками.

Вес одной упаковки пленки ~ 10,5 кг.

Гарантированный срок годности: 3 года с даты выпуска.

Характеристики

Плёнка D7 имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):

Характеристика Ручная фотообработка Автоматическая фотообработка
Класс по ISO 11699-1 C5 C5
Градиент G при D=2 4,6 4,5
Градиент G при D=4 8,0 7,1
Фактор гранулярности, σD 0,032 0,032
Отношение сигнал/шум, G / σD 144 142
ISO SPEED (ИСО скорость)* 320 320
DOSE (доза) при D=2, mGy 3,2 3,2

*относительно ISO SPEED D4 = 100

Применение

  1. Радиографический контроль объектов сложной конфигурации, в том числе изделий, выращенных методом направленной кристаллизации.
  2. Радиографический контроль изделий и отдельных элементов конструкций из жаропрочных материалов.
  3. Радиографический контроль полуфабрикатов и конструкций из неметаллических материалов, например, из волоконных углепластиков, резин, армированных сборок.
  4. Радиографический контроль объектов с переменной радиационной толщиной или сложной конфигурации по многоплёночной технологии.
  5. Радиографический контроль сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами в диапазоне средних и больших толщин (по стали ≈ от 15 мм и выше).
  6. Радиографический контроль клееных соединений и конструкций, включая сотовые и узлы элементов изделий для авиакосмической техники.
  7. Радиографический контроль электротехнических и электронных устройств.
  8. Радиографический контроль изделий из жаропрочных сплавов: турбинных лопаток, камер сгорания и т.п.
  9. Радиографический контроль монокристаллических изделий, выращенных методом направленной кристаллизации металла.
  10. паяных соединений: топливных и масляных трубопроводов радиаторов, лопаток турбин и др.

Примеры

  • сварные соединения различных конструкций: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая жаропрочные никелевые и хромоникелевые, а также сплавы на основе цветных металлов;
  • трубы малых и средних диаметров;
  • трубопроводные системы;
  • сосуды давления;
  • стыки обвязки корпусов реакторов и теплообменных поверхностей;
  • сварные соединения адсорберов, десорберов, секционных и секторных отводов, тройников, разветвителей потоков;
  • литьё из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов;
  • рабочие лопатки газовых и жидкостных турбин с охлаждающими каналами и разнотолщинными участками в галтельных переходах пера в хвостовик;
  • корпуса циркуляционных насосов, компрессоров, редукторов;
  • запорная и регулирующая арматура для авиационных систем гидравлики;
  • тройники, отводы, переходники для трубопроводов;
  • обвязки двигателей летательных аппаратов.
Производитель«AGFA», Бельгия
