Лазерный 3D-сканер ЭлетСкан M | ЭлетСкан M2

Лазерный 3D-сканер ЭлетСкан M | ЭлетСкан M2

+ 11 фото

Описание

Лазерные 3D-сканеры ЭлетСкан М | ЭлетСкан М2 разработаны с первичным привлечением в себя технологии инфракрасного и синего лазера и существенно оптимизируют рабочие процессы трёхмерных измерений. Они поддерживают 5 стандартных рабочих режимов.

Полное описание

Характеристики

Внесен в госреестр	Будет внесен в ближайшее время
Производитель	«НОВОТЕКС СИСТЕМС», Россия

Цена по запросу

0 ₽

-+Купить

В наличии

Цена от 15.10.2025, для уточнения актуальной стоимости просим связаться с менеджером.

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Лазерные 3D-сканеры ЭлетСкан М | ЭлетСкан М2 разработаны с первичным привлечением в себя технологии инфракрасного и синего лазера и существенно оптимизируют рабочие процессы трёхмерных измерений. Они поддерживают 5 стандартных рабочих режимов: инициативное в глобальном масштабе сканирование большой площади с помощью инфраструктурной лазера, быстрое пересекающее сканирование с помощью синего лазера, точное сканирование синим параллельным лазером, сканирование глубокого отверстия единым синим лазером, встроенная система фотограмметрии.

При сканировании с высокой скоростью рекомендуется использовать сетку из перекрестных синих лазерных линий: 11×11 (для ЭлетСкан М) и 13×13 (для ЭлетСкан М2). В режиме высокоточного сканирования проецируются 7 параллельных линий синего лазера. Для сканирования глубоких отверстий и мертвых углов предназначена одиночная лазерная линия. Кроме того, сканеры ЭлетСкан М и ЭлетСкан М2 оснащены встроенной системой фотограмметрии - для сканирования крупных объектов с диагональю до 10 метров. Этот режим позволяет минимизировать накопленную погрешность.

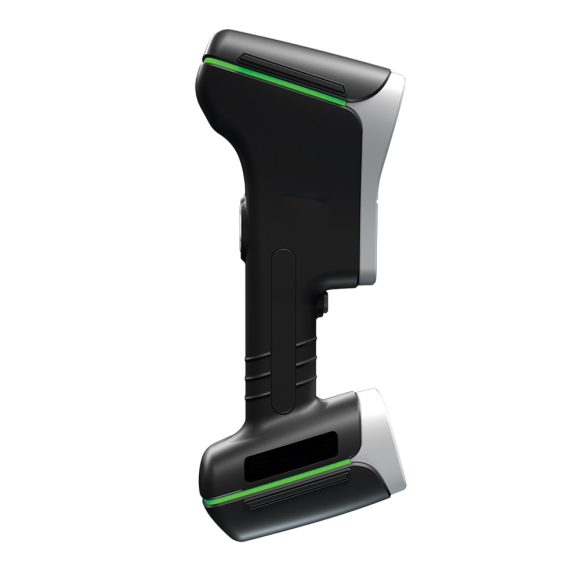

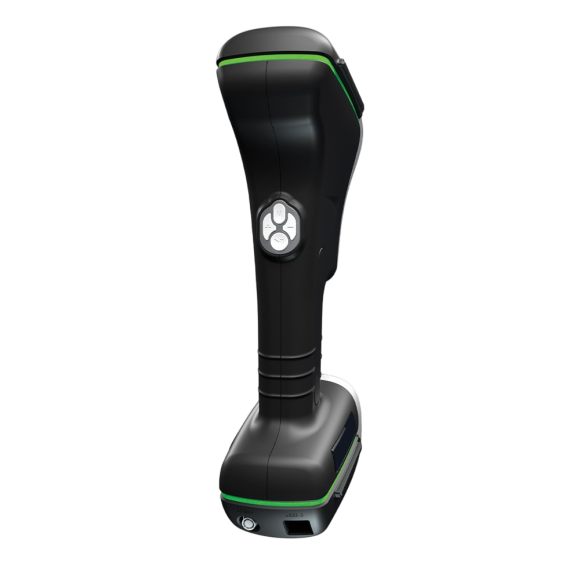

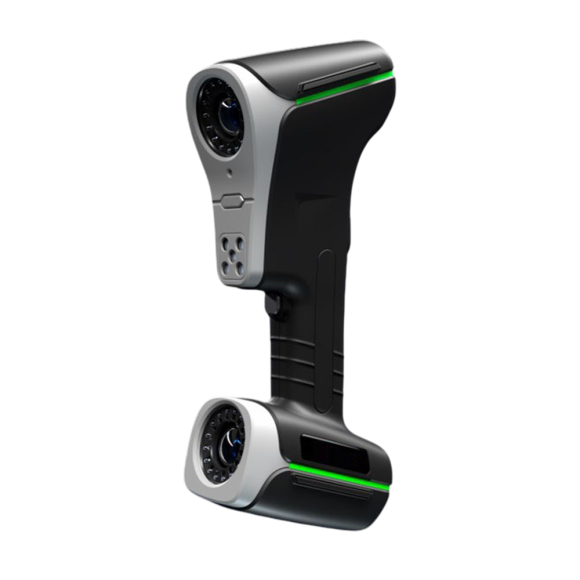

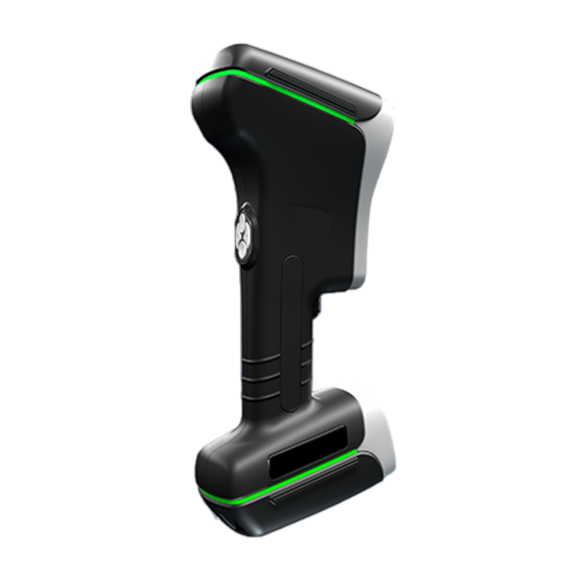

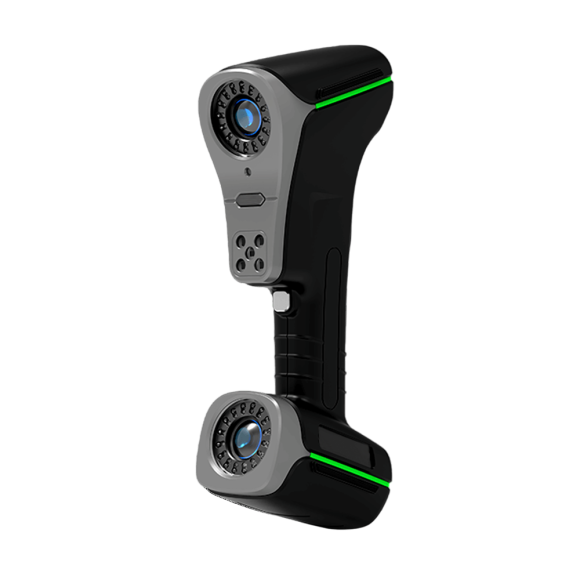

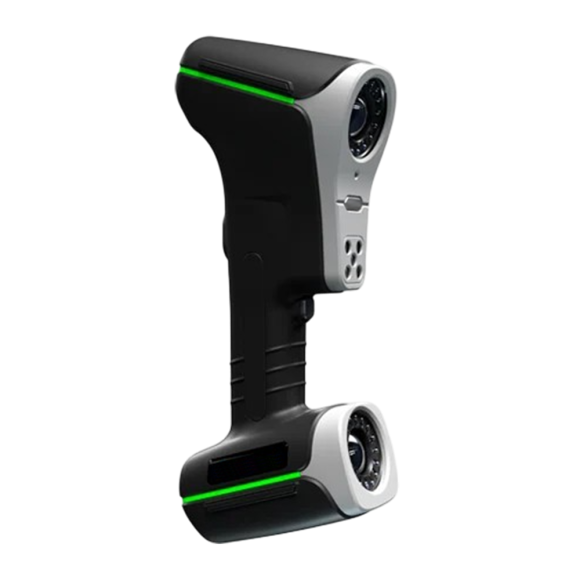

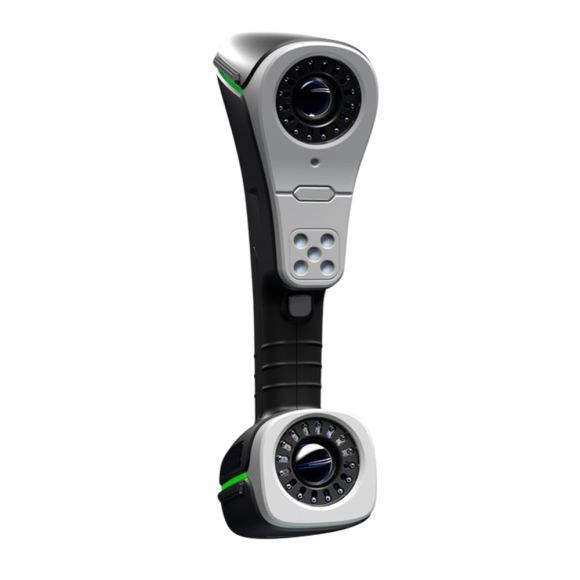

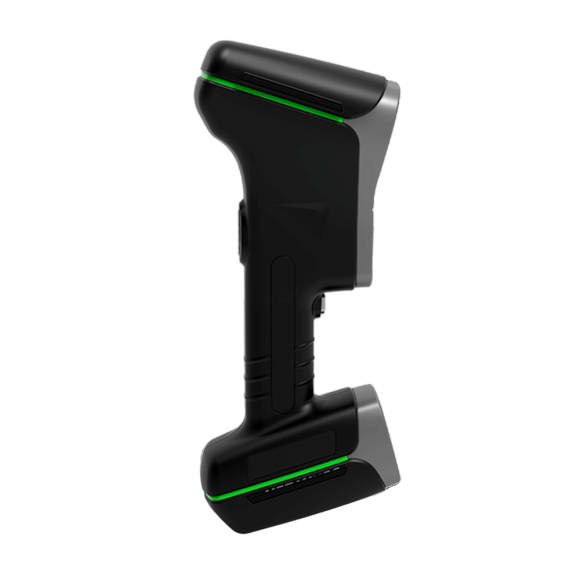

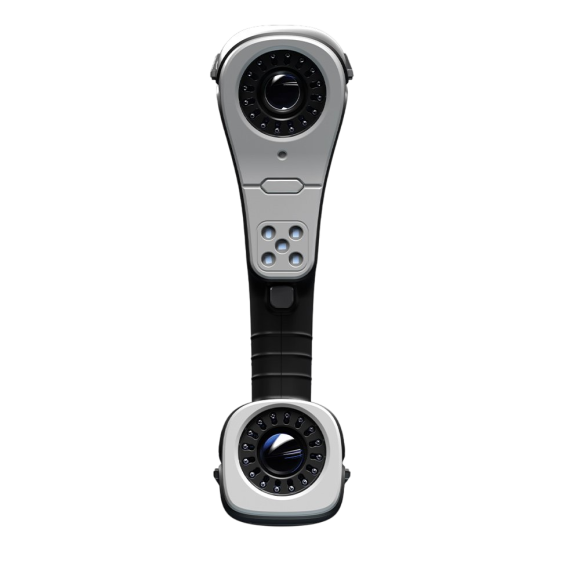

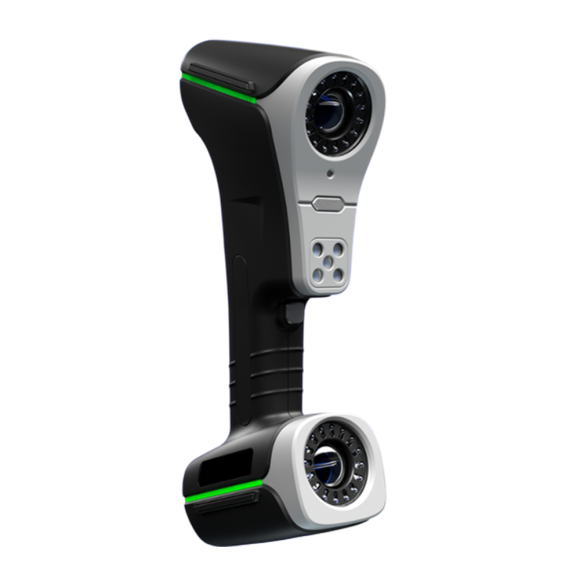

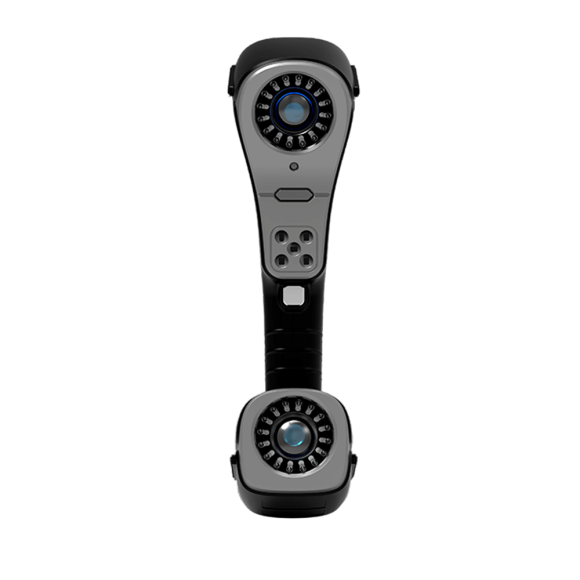

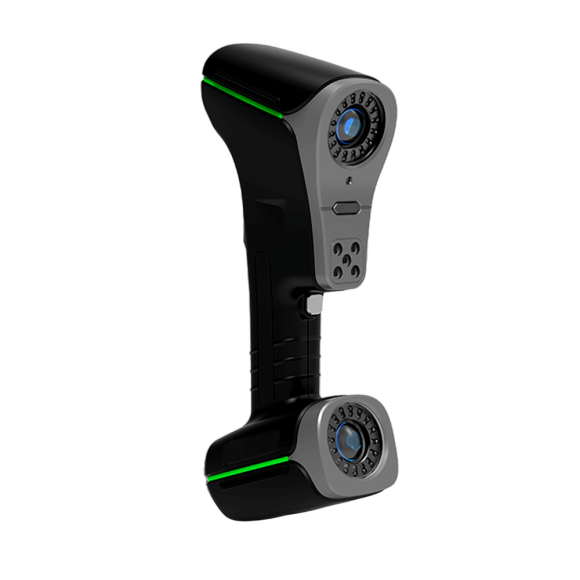

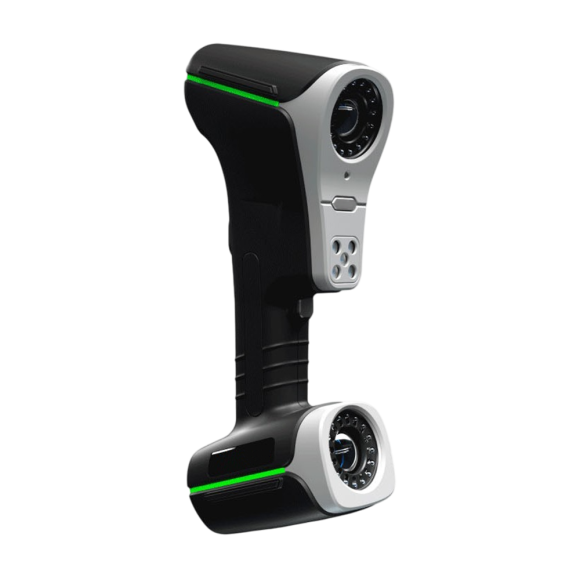

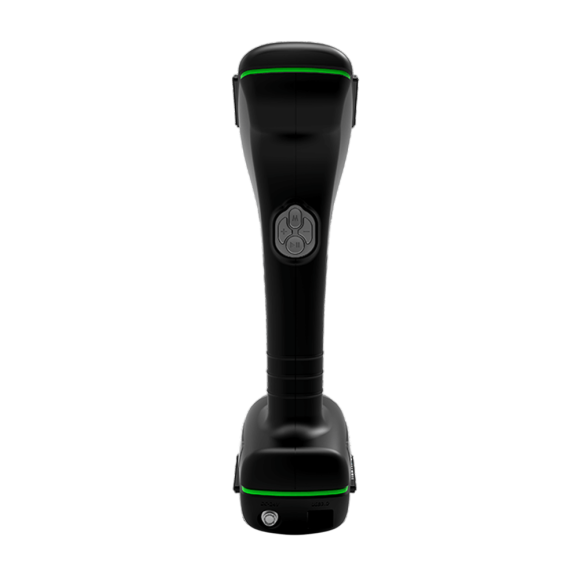

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания. На корпусе приборов с тыльной стороны располагаются четыре многофункциональных клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней и нижней частях приборов располагаются световые индикаторы, предназначенные для помощи оператору с определением фокусного расстояния. С фронтальной стороны расположены лазерные излучатели, камеры и кнопка проведения измерений.

Лазерные 3D-сканеры ЭлетСкан М | ЭлетСкан М2 могут быть оснащены портативной КИМ для контактных измерений, позволяющей получать корректные трёхмерные данные при сканировании отверстий, плоскостей, кромок и т. д., а также готовы к интеграции с роботами-манипуляторами для автоматизированных измерений и контроля, что позволяет использовать такую систему для потоковой работы на конвейерах.

Лазерные 3D-сканеры предназначены для экспертов, работающих в области обратного проектирования и контроля изделий. Они применимы в самых разных сферах – авиационно-космической отрасли, автомобилестроении, машиностроении, нефтегазовой промышленности и других областях, где необходимо универсальное цифровое 3D решение для выполнения точного измерения.

Оборудование находится на этапе внесения в Государственный реестр средств измерений Российской Федерации.

Особенности и преимущества

В лазерные 3D-сканеры ЭлетСкан М | ЭлетСкан М2 внедрена технология инфракрасного лазерного сканирования, используемая в режиме сканирования большой площади. В данном режиме предельная область сканирования достигает 1440×860 мм, что позволяет с лёгкостью проводить точные измерения крупногабаритных объектов.

Комбинация высокой скорости сканирования, детализации, точности, размеров области сканирования и глубины резкости 3D-сканеров ЭлетСкан М | ЭлетСкан М2 существенно оптимизируют рабочие процессы трёхмерных измерений.

Свободное переключение режимов сканирования позволяет удовлетворить широкий круг потребностей в измерениях и 3D-моделировании.

В режиме тонкого сканирования 3D-сканеры ЭлетСкан М | ЭлетСкан М2 позволяют точно получать полные данные о поверхности сложных предметов и легко захватывать каждую деталь.

В режиме сканирования глубокого отверстия единым синим лазером 3D-сканеры ЭлетСкан М | ЭлетСкан М2 максимально точно и быстро захватывают 3D-данные о позиции глубокого отверстия и мёртвого угла.

Встроенная система фотограмметрии для уменьшения накопленной погрешности при сканировании крупных объектов до 10 метров по диагонали.

Могут быть оснащены портативной КИМ для контактных измерений, позволяющей получать корректные трёхмерные данные при сканировании отверстий, плоскостей, кромок и т.д.

Готовы к интеграции с роботами-манипуляторами для автоматизированных измерений и контроля, что позволяет использовать такую систему для потоковой работы на конвейерах.

Имеют интуитивно понятный интерфейс, что облегчает их использование и широкий функционал, позволяющий выполнять различные типы измерений: измерение труб, поиск деформаций, создание цветовых карт отклонений и др.

Управление и сканирование любого объекта одной рукой. Многофункциональные кнопки позволяют в любое время переключаться между различными режимами. Работа одной рукой обеспечивает гибкость измерений, а эргономичный дизайн делает его удобным в использовании.

Комплектация

Стандартная комплектация:

Лазерный 3D-сканер ЭлетСкан М2 | ЭлетСкан М2

Калибровочная пластина

Соединительный кабель

Блок питания постоянного тока

Комплект специальных меток

USB накопитель с ПО

USB-электронный ключ для ПО

Техническая документация (руководство по эксплуатации, паспорт)

Кейс для транспортировки.

Возможна индивидуальная комплектация по запросу Заказчика.

Характеристика	Значение
	ЭлетСкан М	ЭлетСкан М2
Стандартный режим работы (синий диапазон спектра), количество линий	11×11	13×13
Режим сканирования отверстий (синий диапазона спектра), количество линий	1
Режим сканирования с высоким разрешением (синий диапазона спектра), количество параллельных линий	7
Режим работы в инфракрасном диапазоне спектра, количество параллельных линий	11
Скорость сканирования, измерений в секунду	до 1 350 000	до 1 650 000
Область сканирования, мм	до 1440×860
Расстояние до объекта, мм	300
Глубина резкости, мм	925
Разрешающая способность, мм	0,01
Система фотограмметрии: область сканирования, мм глубина резкости, мм	3760×3150 2500
Диапазон измерений геометрических размеров объектов, мм	10 - 5000
Диапазон измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии или с устройством MSCAN, мм	10 - 10000
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм	±(0,015+0,025∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений со встроенной системой фотограмметрии, мм	±(0,015+0,020∙L¹⁾)
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов при проведении измерений с устройством MSCAN, мм	±(0,015+0,010∙L¹⁾)
Габаритные размеры (Д×Ш×В), мм, не более	325×133×84
Масса, кг, не более	1,35
Напряжение питания от источника постоянного тока, В	24
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %	-10 - +40 не более 90
Лазерный класс	класс II (безопасный для глаз)
Режим интерфейса	USB 3.0
Выходные форматы	stl, ply, obj, igs, stp, wrl, xyz, dae, fbx, ma, asc или индивидуальные
¹⁾ L – длина объекта в метрах
