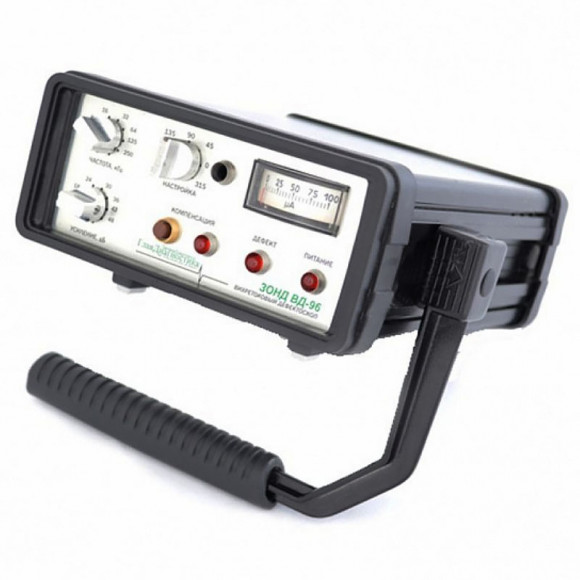

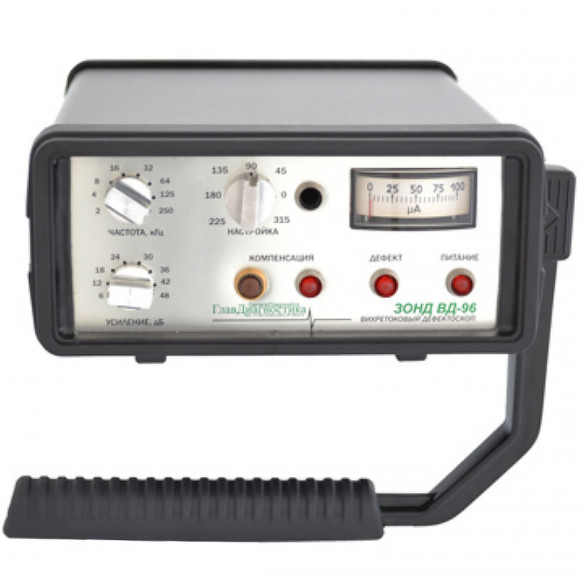

Универсальный вихретоковый дефектоскоп Зонд ВД-96 предназначен для выявления дефектов сплошности (типа трещин, включений и т. д.) и коррозионных поражений с предварительной оценкой глубины в различных объектах из магнитных и немагнитных сталей, цветных, тугоплавких металлов и сплавов, около крепежных соединений и в сварных швах, в том числе под различными покрытиями.
Полное описание
Вес1 кг
Внесен в госреестрНе внесен
Производитель«АКА-Скан», Россия
В наличии
Артикул: art23612:зондвд-96
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«АКА-Скан», Россия

Универсальный вихретоковый дефектоскоп Зонд ВД-96 предназначен для обнаружения трещин, коррозии, несплошностей на поверхности объекта контроля и приповерхностном слое черных и цветных металлов, выявления мест утонения.

Области применения Зонд ВД-96:
• Выявление коррозионных поражений трубопроводов под слоем изоляции.
• Выявление трещин в компрессорном оборудовании, резьбовых соединениях насосов.
• В железнодорожном транспорте — для выявления закалочных трещин после термообработки поверхностей качения ко¬лесных пар
• Энергетика — контроль корпусного оборудования и трубопроводов на наличие трещин и коррозии. Контроль деталей турбин и труб теплообменников
• Авиационная техника — выявление коррозионных поражений под обшивкой планера, выявление трещин вокруг заклёпок, на лопатках турбин и т.д.

Особенности Зонд ВД-96:
• Высокая чувствительность как к маленьким поверхностным, так и к более крупным подповерхностным трещинам и коррозионным поражениям под слоем немагнитного металла до 7 мм, например, через металлические обшивки.
• Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.) толщиной до 10 мм.
• Возможность контроля сварных швов и шероховатых поверхностей, в том числе под слоем различных загрязнений, масел, окалины, ржавчины и т. д. без предварительной подготовки.
• Возможность использования различных типов вихретоковых преобразователей
• Автоматическая отстройка от мешающих факторов.
• Ступенчатая регулировка чувствительности (усиления)

Особенности принципа действия Зонд ВД-96:
Задача равновероятного выявления мелких поверхностных трещин и более грубых трещин под слоем диэлектрика или металла была решена за счет применения принципиально нового универсального ВТП. Принцип его действия заключается в создании двух взаимно уравновешенных систем вторичных электромагнитных полей, воздействующих на систему измерительных катушек. При взаимодействии с поверхностными точечными дефектами считываются искажения вторичного электромагнитного поля под влиянием деформации контуров вихревого тока, которые затухают на расстоянии Z = (5...10)*h, где h - глубина дефекта. При взаимодействии с длинными поверхностными трещинами или с объемными подповерхностными - происходит смещение контуров вихревых токов, что приводит к нарушению равновесия их электромагнитного взаимодействия с измерительной системой ВТП.

Построенный в соответствии с данным принципом ВТП не реагирует на изменение электромагнитных свойств металла, плавное изменение его толщины и вариацию рабочего зазора. При этом обеспечивается выявление мелких поверхностных дефектов в полосе сканирования 10 мм при одновременном выявлении подповерхностных дефектов.

Зонд ВД-96 имеет систему амплитудно-фазовой автокомпенсации, которая позволяет отстраиваться от влияния вариации неконтролируемых параметров, например, перекосов универсального ВТП, что необходимо при контроле неровных поверхностей, позволяет также обеспечить селективную чувствительность к заданному типу дефектов, например, не реагировать на риски, царапины и выбоины на поверхности при выявлении подповерхностных дефектов. Система автокомпенсации необходима для установки нуля перед контролем в статическом режиме, когда регистрируемые сигналы не зависят от скорости сканирования.

Технические характеристики Зонд ВД-96:

Параметр Значение
Шероховатость контролируемой поверхности Не более RZP, где Р составляет не более 70% от минимальной глубины трещины, подлежащей выявлению
Скорость сканирования До 0,5 м/с
Максимальная глубина залегания дефектов в магнитных /немагнитных материалах 1 мм / 8мм
Диапазон рабочих температур -5...40, ° С
Питание 6 элементов типа АА / 220 В
Непрерывное время работы от одного комплекта батарей Не менее 40 ч.
Рабочие частоты 1 ,2, 4, 8, 32, 64,125, 250 кГц
Индикация обнаружения дефекта Стрелочная, звуковая и световая
Габаритные размеры электронного блока 180х130х55
Масса 1 кг
Диапазон регулировки входного усиления От 0 до 54дБ с шагом 6дБ
Диапазон изменения фазы вектора 0 - 359 град
Фильтр НЧ 1 кГц
Типы преобразователей Дифференциальный, абсолютный
Амплитуды выходного напряжения 2 В

Характеристики

Параметр Значение
Шерховатость контролируемой поверхности Не более RZP, где Р составляет не более 70% от минимальной глубины трещины, подлежащей выявлению
Скорость сканирования До 0,5 м/с
Максимальная глубина залегания дефектов в магнитных /немагнитных материалах 1 мм / 8мм
Диапазон рабочих температур -5...40, ° С
Питание 6 элементов типа АА / 220 В
Непрерывное время работы от одного комплекта батарей Не менее 40 ч.
Рабочие частоты 1 ,2, 4, 8, 32, 64,125, 250 кГц
Индикация обнаружения дефекта Стрелочная, звуковая и световая
Габаритные размеры электронного блока 180х130х55
Масса 1 кг
Диапазон регулировки входного усиления От 0 до 54дБ с шагом 6дБ
Диапазон изменения фазы вектора 0 - 359 град
Фильтр НЧ 1 кГц
Типы преобразователей Дифференциальный, абсолютный
Амплитуды выходного напряжения 2 В
Вес1 кг
Внесен в госреестрНе внесен
Производитель«АКА-Скан», Россия
