Предназначение многофункционального дефектоскопа модели ВЕКТОР-СКАН — контролировать электропроводящие объекты с целью обнаружения различного типа дефектов. В работе прибора используются различные методики контроля.
Полное описание
Производитель«АКА-Скан», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Все характеристики
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы1
«АКА-Скан», Россия

Многофункциональный дефектоскоп ВЕКТОР-СКАН применяется для обследования электропроводящих объектов с целью обнаружения дефектов в виде трещин, коррозии, несплошностей и неоднородностей. Контролировать можно полуфабрикаты или изделия из самых разных материалов: сталей, углепластиков, цветных металлов. В работе используются разные способы контроля: вихретоковый, магнитоиндукционный, основанный на низкочастотных ультразвуковых импульсах, импедансный, ЭМА.

Прибором пользуются, чтобы определить толщину защитного слоя изделия, измерить электропроводность. С его помощью также обследуют нержавеющую сталь разных видов, измеряют глубину трещин на поверхности.

Работая с прибором, можно пользоваться разного рода  вихретоковыми и динамическими  преобразователями, если использовать специальные переходники.

К прибору можно подключать низкочастотные преобразователи разных типов (пьезоэлектрические, импедансные и ЭМА, чтобы обследовать изделия, выполненные из металлов и композитов, для выявления расслоений, непропитки или непроклея).

Чувствительность прибора зависит от свойств обследуемого материала, используемых в работе преобразователей, от глубины, на которой расположены дефекты, а также от типа и размеров, пространственной ориентации дефектов.

Основные особенности модели:

  • Сигнал отображается на дисплее прибора сразу в двух плоскостях, первая - комплексная, вторая - амплитудно-временная.
  • Имеется режим синхронизации, обеспечивающий взаимодействие прибора с вихретоковыми преобразователями.
  • Прибор позволяет контролировать углепластики.
  • Для обследования композитов или сотовых конструкций используются импедансные преобразователи.
  • Сигнал отображается в различных режимах.
  • TFT дисплей позволяет легко считывать показания даже при ярком свете солнца.
  • Прибор имеет морозостойкое исполнение.
  • С помощью прибора выявляются дефекты, расположенные под слоем диэлектрика (лак, краска, теплоизоляция, герметик и т.п.).
  • Для обеспечения энергопитания необходимы литий-ионные аккумуляторы.
  • Встроено зарядное устройство.
  • Эргономичный корпус выполнен из ABS пластика.

Технические характеристики:

Диапазон регулировки усиления  от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя 12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора 0 - 359 °, с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 °
Фильтр НЧ регулируемый от 5 до 1000 Гц
Фильтр ВЧ регулируемый от 2,5 до 500 Гц
Режим работы стандартный, синхро-режим
Вид графика XY, XY+YT, XY+AT, YT, YT+XT
След сигнала 0-30 сек, с шагом 1 сек

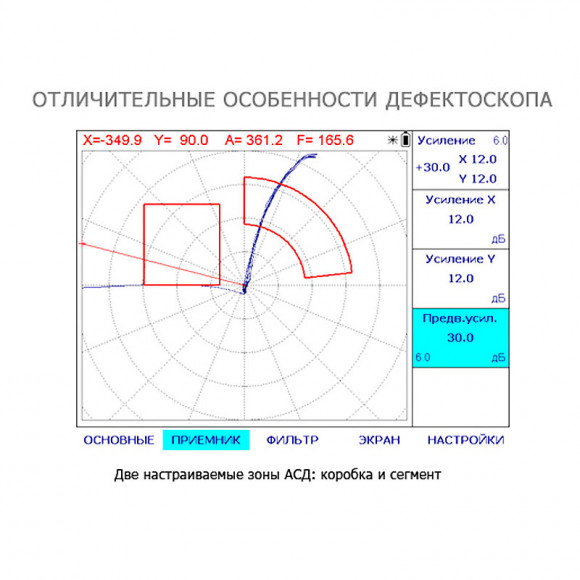

Зоны АСД коробка, сегмент
Режимы АСД дефект в зоне, дефект вне зоны
Типы вывода на экран вектор, точка
Типы преобразователей дифференциальный, абсолютный, ротационный
Память настроек 200 настроек
Память результатов 500 протоколов контроля
Дисплей цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и
регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце
Интерфейс USB
Разъемы преобразователей 1 x Lemo0B + 1 x Lemo1B
Время непрерывной работы 10 часов от аккумуляторов
Внешнее питание 220 В, 50Гц AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30º C до +50° C
Размер электронного блока (В x Ш x Д) 210 мм x 340 мм x 75 мм
Масса 1,5 кг с аккумуляторами

Характеристики

Диапазон регулировки усиления: от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя: от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты: от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя: 12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора: 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ: регулируемый от 5 до 1000 Гц
Фильтр ВЧ: регулируемый от 2,5 до 500 Гц
Режим работы: стандартный, синхро-режим
Вид графика: XY, XY+YT, XY+AT, YT, YT+XT
След сигнала: 0-30 сек,  с шагом 1 сек
Зоны АСД: коробка, сегмент
Режимы АСД: дефект в зоне, дефект вне зоны
Типы вывода на экран: вектор, точка
Типы преобразователей: дифференциальный, абсолютный, ротационный
Память настроек: 200 настроек
Память результатов: 500 протоколов контроля
Дисплей: цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце
Интерфейс: USB
Разъемы преобразователей: 1 x Lemo0B + 1 x Lemo1B
Время непрерывной работы: 10 часов от аккумуляторов
Внешнее питание: 220 В, 50Гц  AC
Напряжение питания: 18V/3,5A DC
Диапазон рабочих температур: от -30º C до +50° C
Размер электронного блока (В x Ш x Д): 210 мм x 340 мм x 75 мм
Масса: 1,5 кг с аккумуляторами

Дополнительная информация

  • ВЕКТОР-СКАН находит широкое применение на предприятиях авиакосмической и оборонной промышленности, в машиностроении и энергетической отрасли, судостроении и на судоремонтных предприятиях, в химической и пищевой промышленности.
  • Память рассчитана на сохранение 200 настроек и 500 протоколов проверок.
  • Интерфейс USB.
  • Время непрерывной работы от аккумуляторов не менее 10 часов.
  • Прибор может работать в температурном диапазоне от -30oC до +50оC.
Производитель«АКА-Скан», Россия
Поверкавключена в стоимость
Наличие экранаДа
Наличие расширенного функционалаНет
Только стандартый набор функций Нет
НизкочастотныйНет
Легкий и компактныйНет
Диапазон рабочих температур, С-30 — 50
Время работы от аккумулятора, ч10 ч
Габариты электронного блока, мм210 × 340 × 75 м
Внесен в госреестрВнесен
