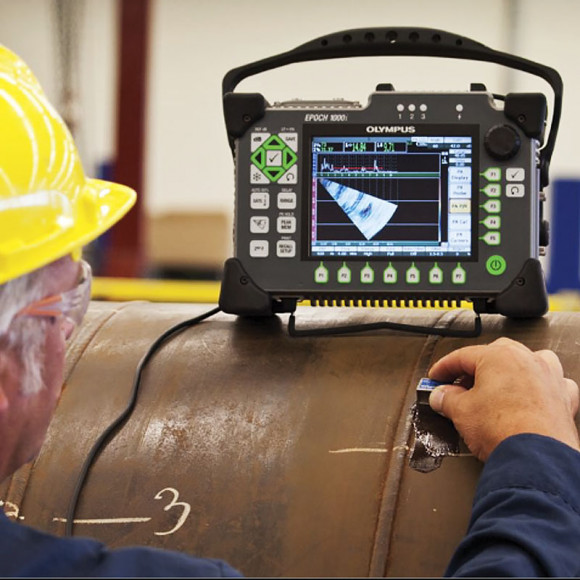

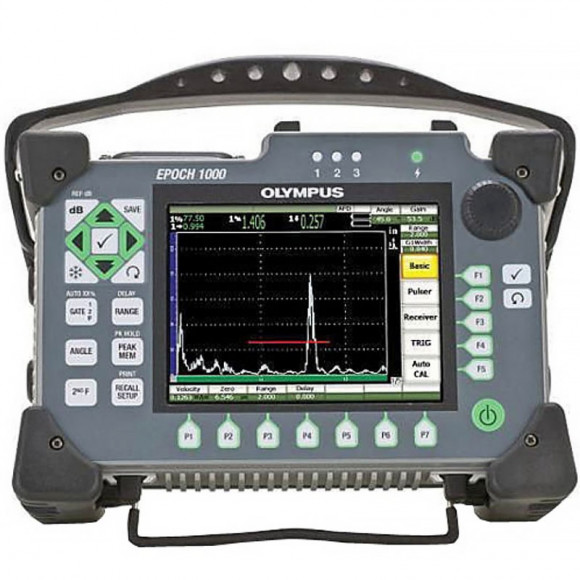

Ультразвуковой дефектоскоп Olympus EPOCH 1000 представляет собой более совершенный сканирующий прибор производственной диагностики, в сравнении с более ранними. Позволяет проводить тестирование промышленных металлов, изделий и соединений двумя способами — традиционным ультразвуком и с применением фазированных решеток.

Оснащен современным модернизированным программным обеспечением и высокочастотным импульсным генератором для увеличения скорости дефектоскопического обследования.

Особенности модели Olympus EPOCH 1000:

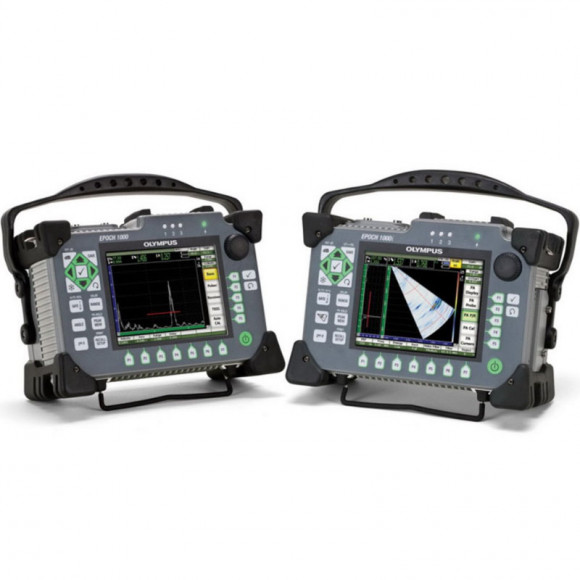

• производится в 3-х оригинальных модификациях, рассчитанных на индивидуальные потребности каждого предприятия — 1000, 1000iR и 1000i, отличающихся настройками и возможностями базовых режимов;
• в зависимости от модификации, режим метода фазированных решеток может активироваться сервисным сотрудником непосредственно, удаленно или быть активированным по умолчанию;
• прибор обладает широким спектром функций — автоматическое определение типов датчика, программируемые входные и выходные разъемы сигнализации аналогового типа;
• цифровой прием с 37-ю фильтрами устройства;
• простая и понятная настройка и калибровка параметров сканирования;
• высокая скорость сканирования благодаря импульсной частоте до 6КГц;

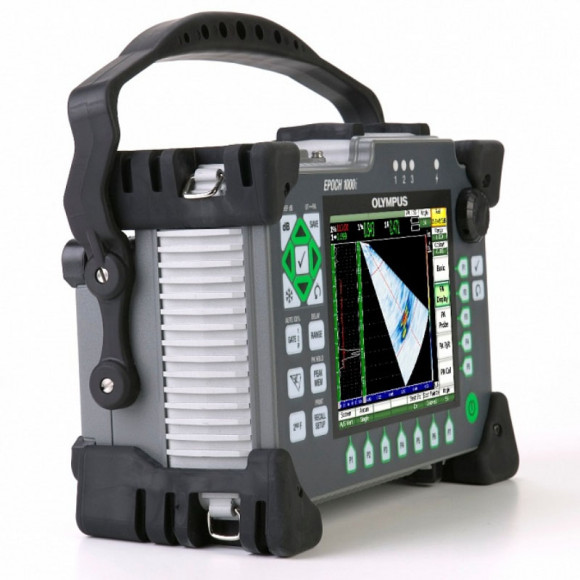

прочный защищенный корпус, позволяющий применять прибор в сложных производственных условиях.

Внесен в госреестр	Внесен
Характеристики Общие характеристики Общие размеры (ширина х высота х толщина) - Ш х В х Т 252 мм х 177 мм х 107 мм Вес 3,67 кг вместе с литий-ионной батареей Клавиатура английская, международная, японская, китайская Языки интерфейса английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский Разъёмы датчиков BNC или LEMO № 1 Хранение данных До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб Тип батареи Одна стандартная ионно-литиевая перезаряжаемая батарея Время работы батареи без подзарядки 8 часов (традиционный режим УЗК); 7 часов (режим фазированной решётки) Питание От сети переменного тока: 100 В - 120 В, 200 В - 240 В, 50-60 Гц Режим ожидания Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%. Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц Размер дисплея (Ш х В, диаг.) 132,5 мм X 99,4 мм, 165,1 мм Входы / выходы Порты USB 1 порт USB-клиент, 3 порта USB-хост RS-232 Есть Видео-выход Стандартный выход VGA Аналоговый выход 4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА Выход сигнализации 6 выходов сигнализации, 5 В TTL, 10 мА Вход/выход синхронизации Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА Входы кодировщика Двухосная линия кодировщика (квадратура) Защита от воздействий окружающей среды Рейтинг IP Соответствие требованиям IP66 Работа во взрывоопасной атмосфере Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D. Защита от ударных воздействий IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей Устойчивость к вибрациям Синусоидальная вибрация, IEC 60068-2-6, 5 Гц - 150 Гц при амплитуде смещения 2 g, 20 циклов Рабочая температура от -10 ° до 50°C Температура хранения батареи от -20 ° до 60°C Температура зарядки батареи от 0 ° до 40°C Характеристики фазированной решётки прибора EPOCH 1000i Законы фокусировки 61 Максимальное количество элементов 64 элемента Максимальная активная апертура 16 элементов Фильтрация видео Выкл., Низкая, Высокая Режимы отображения А-скан, S-скан, линейный скан, С-скан, А-скан+изображение Частота обновления изображения 60 Гц для всех А-сканов; 20 Гц для всех изображений Генератор EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) EPOCH 1000i (режим фазированных решёток) Тип генератора Настраиваемый генератор прямоугольных импульсов ЧЗИ от 5 до 6,000 Гц с шагом 5 Гц Ручная настройка. Максимум 1,520 Гц Напряжение генератора от 50 до 475 В с шагом 25 В 40 В или 80 В Длительность импульса Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare Настраивается от от 40 до 1,000 нс с технологией PerfectSquare Демпфирование 50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ неприменимо Задержка генератора неприменимо от 0 до 10 с разрешением 2,5 нс Приёмник EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) EPOCH 1000i (режим фазированных решёток) Коэффициент усиления от 0 до 110 дБ от 0 до 80 дБ Максимальный входной сигнал 20 Вp-p 250 мВp-p на канал Входное полное сопротивление приёмника 400 ОМ ± 5% 50 ОМ ± 10% Полоса пропускания приёмника от 0,2 МГц до 26,5 МГц по уровню -3 дБ 0,5 от 0,2 МГц до 12,5 МГц по уровню -3 дБ Задержка приёмника неприменимо от 0 до 10 мкс с разрешением 2,5 нс Настройки цифрового фильтра Стандартный набор фильтров (для контроля согласно стандарту EN12668-1): 7 фильтров Расширенный набор фильтров (не испытан на соответствие EN12668-1): 30 фильтров 6 фильтров Детектирование полная волна, положительная и отрицательная полуволна, радиочастота Отсечка 0 от 0 % до 80 % высоты экрана с визуальным оповещением Измерение амплитуды 0% от 0 % до 110 % высоты экрана с разрешением 0,25 % Частота измерений Равна ЧЗИ во всех режимах Калибровка EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) EPOCH 1000i (режим фазированных решёток) Автокалибровка Скорость, смещение нуля Прямой луч (первый донный эхо-сигнал или эхо-эхо) Наклонный луч (УЗ-путь или глубина) Скорость, смещение нуля, чувствительность Путь ультразвука или глубина (смещение нуля) Режимы контроля Импульс-эхо, раздельно-совмещённый, теневой Импульс-эхо Единицы измерения миллиметры, дюймы или микросекунды Диапазон 3,33 мм - 26,806 мм на 5900 m/s 61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s Скорость звука 635 - 15, 240 м/сек Смещение нуля от 0 до 750 мкс неприменимо Задержка отображения -59 мм - 25,400 мм от 0 до макс. диапазона Угол ввода луча от 0° до 85° с шагом 0,1° 61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° Настраивается от -80° до +80° Стробы EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) EPOCH 1000i (режим фазированных решёток) Измерительные стробы Два полностью независимых строба для измерения амплитуды и времени пролёта Режим измерений УЗ-путь УЗ-путь, глубина Интерфейсный строб По желанию, с функцией отслеживания строба 1 и строба 2 неприменимо Начало строба Настраивается на всём отображаемом диапазон е Ширина строба Настраивается от начала строба до конца отображаемого диапазона Высота строба Настраивается на уровне от 2% до 95% от высоты экрана Сигнализации Положительная и отрицательная логика срабатывания Минимальная глубина Положительная и отрицательная логика срабатывания (для выбранного закона фокусировки) Минимальная глубина (для выбранного закона фокусировки) Опорные маркеры Два опорных маркера для А-сканов Два опорных маркера для А-сканов; четыре опорных маркера для изображений Измерения EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) EPOCH 1000i (режим фазированных решёток) Отображение показаний Имеется шесть полей показаний (с возможностью ручного или автоматического выбора) Строб 1 Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда Строб 2 То же, что и для строба 1 Интерфейсный строб (по желанию) Толщина неприменимо Эхо-эхо Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ Стандартная Другие измерения Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки DAC/ВРЧ Стандартная Точки DAC До 50 точек, динамический диапазон 110 дБ До 20 точек, динамический 40 дБ Специальные режимы DAC DAC 20 % - 80 % , пользовательская кривая DAC (до 6 кривых) неприменимо Таблица ВРЧ До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ До 20 точек, динамический 40 дБ Коррекция криволинейной поверхности Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра Дополнительная информация Ультразвуковой дефектоскоп Olympus EPOCH 1000 может применяться в большинстве отраслей, требующих дефектоскопического контроля — энергетической, авиационной, машиностроительной и космической областях промышленности. Функциональность и габариты позволяют использовать устройство для диагностирования трубных и сварочных соединений, а также деталей и узлов автомобильного и других видов транспорта. Применение диаграмм обеспечивает точное определение границ и масштабов дефектных участков.
Производитель	«OLYMPUS», Япония
Поверка в комплекте	Включена в стоимость
Наличие экрана	Да
Наличие расширенного функционала	Да
Только стандартый набор функций	Нет
Низкочастотный	Нет
Легкий и компактный	Нет
