Шаблон Ушерова-Маршака
- Обзор
- Характеристики
- Отзывы0

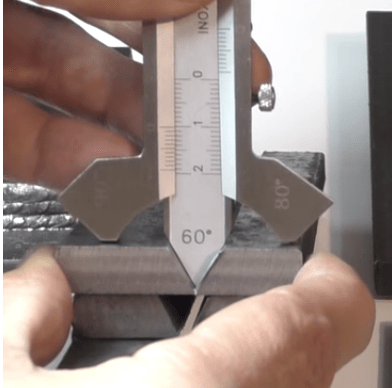

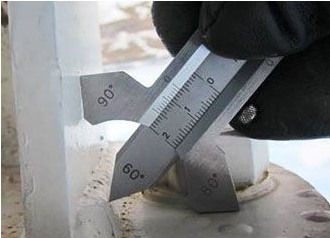

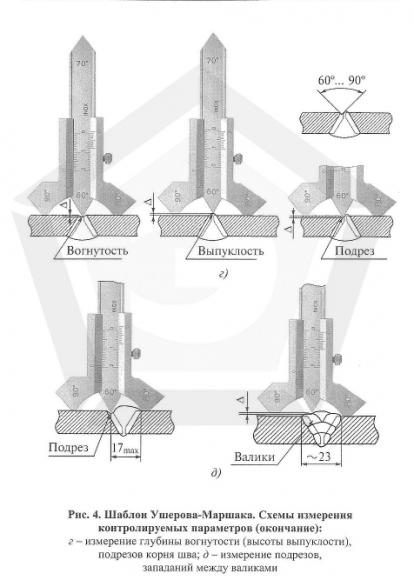

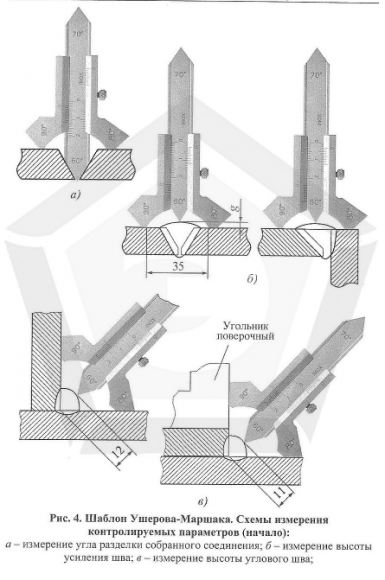

Скачать инструкциюУниверсальный шаблон сварщика конструкции В.Э. Ушерова-Маршака (в некоторых источника КТ-20, WG-3, Ласточка) предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Использование шаблона Ушерова-Маршака регламентировано инструкцией по визуальному контролю РД 03-606-03. Калибровка шаблона описана методикой МК 16.2017. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Инспектор». Как пользоваться шаблоном конструкции Ушерова-Маршака показано на схеме слева.
Технические характеристики шаблона Ушерова-Маршака:
- Материал – нержавеющая сталь;
- Диапазон измерения: 0-20 мм;
- Точность - 0,1 мм;
- Угол скоса кромки (4 угла подготовки: 60°, 70°, 80°, 90°)
| |||||||||||||
| Внесен в госреестр | Внесен | ||||||||||||
| Производитель | «НТЦ «Эксперт», Россия | ||||||||||||
