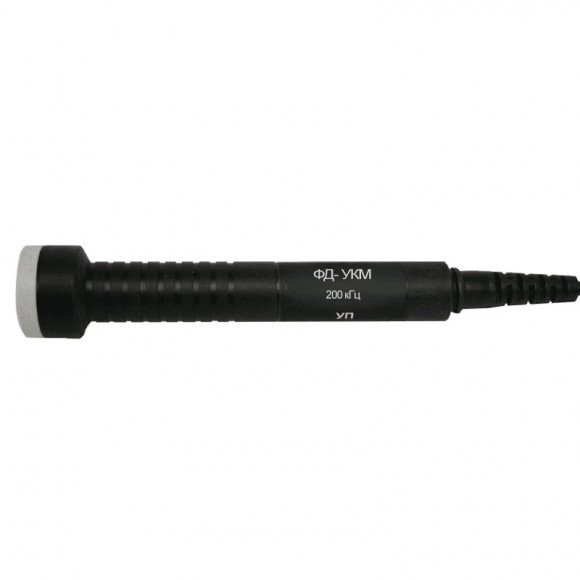

Преобразователь для контроля углепластиков ФД-УКМ

• Обзор
• Характеристики
• Отзывы0

Преобразователь предназначен для измерения толщины изделий из нетканых и тканых углепластиков и углерод-углеродных композиционных материалов.
Преобразователь применяется совместно с многофункциональным толщиномером Константа К6.

Отличительные особенности:

• проведение измерений при одностороннем доступе в широком диапазоне толщин;
• отстройка от влияния наклона шероховатости;
• проведение измерений в широком диапазоне электропроводностей (УКМ).

Характеристики Тип Диапазон измерения толщин Основная погрешность измерения по диапазонам толщин Мин. диаметр основания, Øн/Øв,мм Диаметр зоны измерения Øм,мм Габариты, мм ИД1 Резьбы 0-300 мкм ≤±(0.01-0.05T+3) мкм* 60/60 3 Зависят от параметров резьбы ИДх Мокрый слой 0-0,3 мм 0-3 мм 0-6 мм ≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм 10/60 12 14 16 Ø 12х65 Ø 15х65 Ø 20х65 ПД-РТИ 0-2 мм 0-12 мм 0-30 мм ≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм 50/150 5 20 40 Ø 44х99 ПД1 Износостойкий 0-2 мм ≤± (0,01Т+1) мкм 15/45 9 Ø 15х90 ФД-УКМ 1-5 мм 3-10 мм 7-15 мм ≤ ± (0,01-0,05T+0,1) мм* 150/200 19 Ø 22×132 ПД-УКМ 500 мкм ≤ ± (0,01-0,05T+0,1) мм* 15/45 40 Ø 23×87 ИДх Подводный 0-6 мм 0-8 мм 0-10 мм (0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм 5/20 10/30 20/50 8 12 17 Ø 35х156 ИД6 Экранный 0-150 мм ≤± (0,03Т+0,2) мм 80/270 90 Приемник: Ø90х119 мм. Возбуждение: Ø35х160 мм ИДх Высокотемпературный 0-0,3 мм 0-3 мм 0-6 мм ≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм 3/15 5/20 10/30 12 14 16 Ø 25х60 * В зависимости от параметров резьбы. ** В зависимости от однородности и характеристик материалов. *** В зависимости от однородности и характеристик материалов.

Производитель

«Константа», Россия
