В7-317 виброметр портативный карандашного типа

В7-317 виброметр портативный карандашного типа

+ 6 фото

Госреестр

Виброметр В7-317 (далее виброметр) измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком.

Полное описание

Вес	0.056 кг
Внесен в госреестр	Внесен
Производитель	«Восток-7», Россия

Под заказ

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

49 900 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Скачать инструкцию

Скачать инструкцию

Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из датчика ускорений, встроенного в измерительный блок. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика и производит интегрирование для измерений виброскорости.

Виброметр позволяет измерять среднее квадратическое значение (СКЗ) виброскорости.

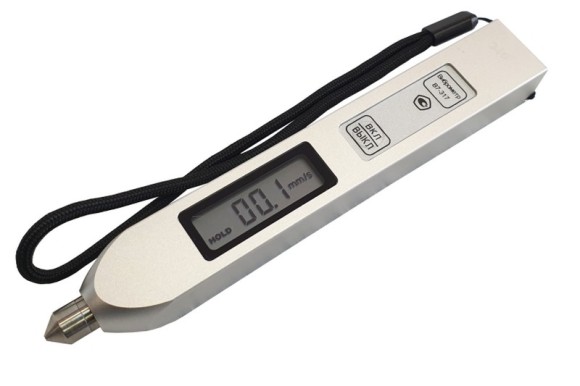

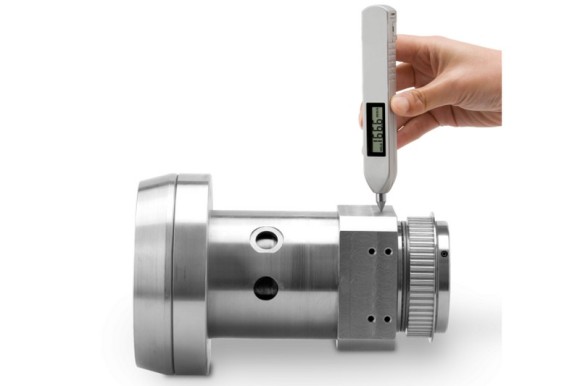

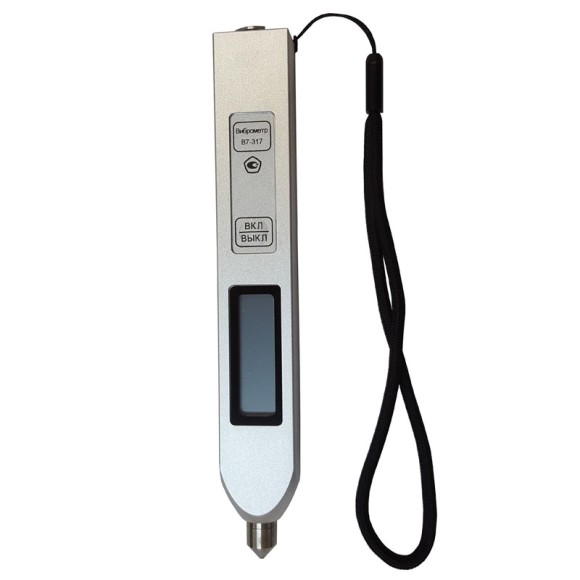

В7-317 - это карманная версия виброметра, конструктивно выполненная в виде ручки с преобразователем, встроенным в корпус прибора. Виброметр используется для измерения периодических колебаний, в частности вращающихся и возвратно-поступательных механизмов. Это ультралёгкий портативный прибор для измерения вибрации машинного оборудования и быстрой проверки состояния подшипников и шестерён. Контролируемой точкой может быть подшипник, опора подшипника или какая-либо деталь, точно передающая вибрацию машины, или ответная реакция которой на движущую силу очевидна. Для точного измерения вибраций необходимо провести испытание по 3-м разным направлениям, перпендикулярным по отношению друг к другу. Прибор не имеет блока памяти для сохранения данных, поэтому измеренные данные вибрации придётся запомнить или записать вручную.

Особенности:

Прибор обеспечивает быстрое измерение параметров вибрации работающего оборудования и машин в производственных условиях, балансировки подшипников качения и зубчатых передач;
Прибор используется для быстрой проверки параметров вибрации и балансировки подшипников качения и зубчатых передач;
Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

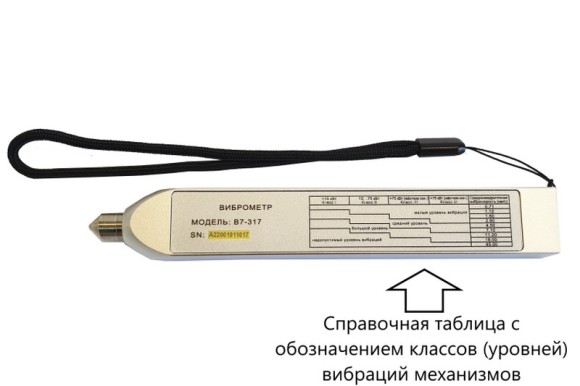

Справочная таблица с обозначением классов (уровней) вибраций механизмов на тыльной стороне прибора;
Дисплей 3,5" LCD с интервалом обновления 0,5 секунды;
Функция фиксации измерения в течение 40 секунд;
Около 5-ти часов непрерывной работы;
Функция автоотключения.

Описание функционала моделей виброметров В7 для облегчения выбора:

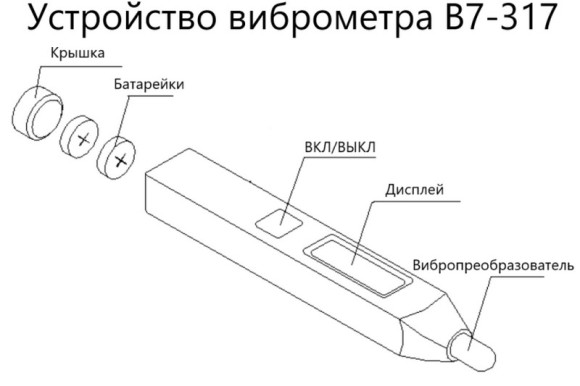

Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

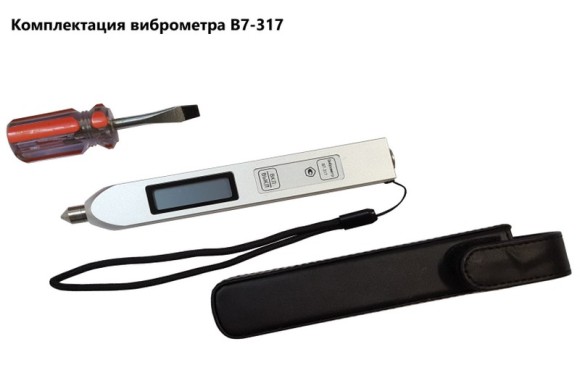

Комплектация

Модель

Наименование

К-во

Все

Руководство по эксплуатации с Паспортом

Свидетельство о поверке (ФГИС АРШИН)

1 экз.

В7-317,

В7-327

Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)

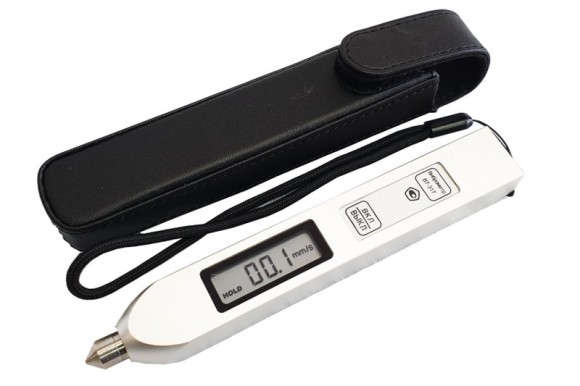

Кожаный чехол

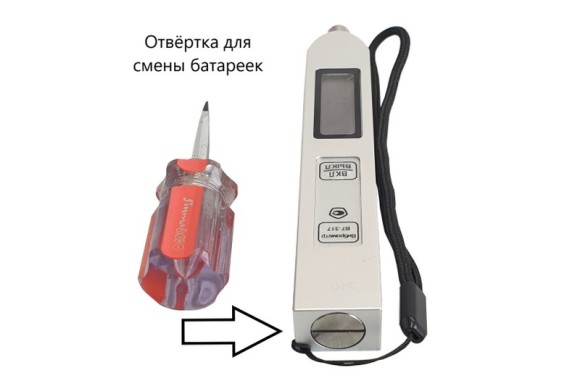

Отвёртка

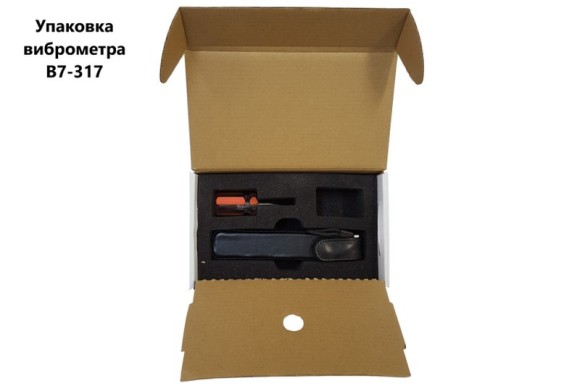

Картонная коробка

1 шт.

В7-337

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 5В/1000мА

Упаковочный кейс

1 шт.

В7-357

Виброметр

Выносной датчик с кабелем

Магнитное основание с резьбой М5

Адаптер питания 9В/1000мА

Рулон бумаги термопринтера

Упаковочный кейс

1 шт.

2 шт.

1 шт.

В7-220

Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:

· с выносным датчиком

· со встроенным датчиком и щупом коротким для измерений на высоких частотах

Упаковочный кейс

1 шт.

Дополнительная комплектация

В7-557

ПО обработки данных с USB-кабелем для связи с ПК

Щуп со штифтом М5 для датчика

Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки

На заказ

В7-220

Выносной датчик измерения температуры (термопара тип К,

диапазон -20…+4000С) с кабелем

Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц

Магнитное основание с резьбой М5

Наушники-стетоскопа 2B 10кОм

На заказ

Метрологические характеристики виброметров модификаций В7-317, В7-327, В7-337

Наименование характеристики

Значение

В7-317

В7-327

В7-337

Диапазон измерений СКЗ

виброскорости, мм/с

от 0,1 до 199,9

Диапазон измерений размаха

виброперемещений, мм

от 0,001 до 1,999

Диапазон измерений амплитуд

виброускорений, м/с2

от 0,01 до 199,9

от 0,1 до 199,9

Диапазон частот при

измерениях:

-виброскорости, Гц

-виброперемещений, Гц

-виброускорений, Гц

от 10 до 1000

от 10 до 500

от 10 до 1000

от 10 до 500

от 10 до 10000

Пределы допускаемой

относительной погрешности

измерений СКЗ виброскорости,

±10

(в диапазоне частот от 10 до 20 Гц)

±5

(в диапазоне частот от 20 до 1000 Гц)

±15

(в диапазоне частот

от 10 до 20 Гц)

±10

(в диапазоне частот

св. 20 до 1000 Гц)

Пределы допускаемой

относительной погрешности

измерений амплитуды

виброускорений, %

±10

(в диапазоне частот

от 10 до 20 Гц)

±5

(в диапазоне частот

от 20 до 1000 Гц)

±10

(в диапазонах частот

от 10 до 20 Гц и св.

5000 до 10000 Гц)

±5

(в диапазоне

частот

св. 20 до 5000 Гц)

Пределы допускаемой

относительной погрешности

измерений размаха

виброперемещений, %

±10

(в диапазонах частот

от 10 до 20 Гц и

св. 100 до 500 Гц)

±5

(в диапазоне частот

св. 20 до 100 Гц)

Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	В7-317/В7-327	В7-337	В7-357	В7-220
Диапазон индицируемых скоростей вращения, об/мин	-	-	от 30 до 300000	-
Диапазон индицируемых собственных частот, Гц	-	-	от 0,5 до 5000	-
Дисплей	1.5”	3.5	3.5”	1.5”
Память	-	+	+	-
Возможность использования щупа	-	+	+	+
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 ⁰С)	-	-	-	+
Напряжение питания от источника постоянного тока, В	12
Потребляемая мощность, Вт, не более	1
Габаритные размеры, мм, не более: длина; ширина; высота	150 23 18	178 78,5 28		185 68 30
Масса, г, не более	56	230		200
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более	от +15 до +35 98
Время наработки на отказ, ч, не менее	10000
Средний срок службы, лет	10
