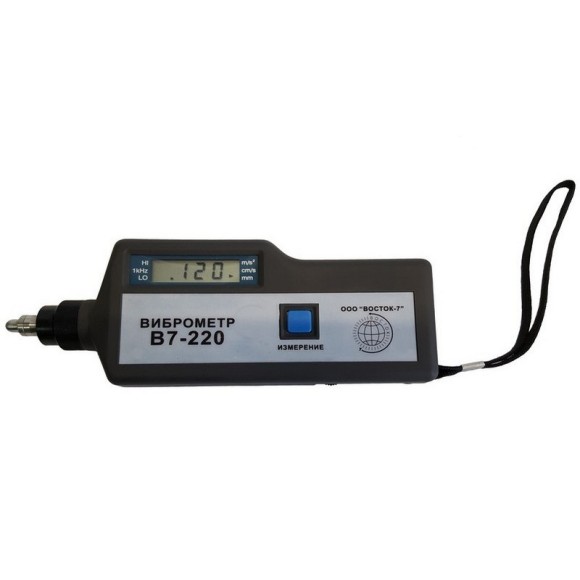

В7-220 виброметр портативный с выносным датчиком
- Обзор
- Характеристики
- Отзывы0

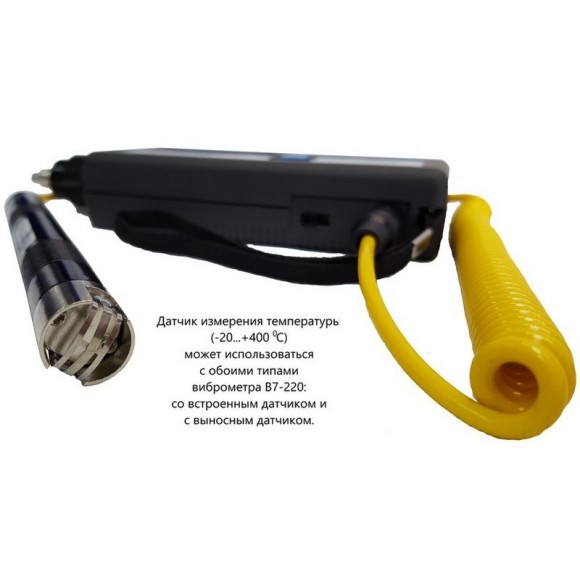

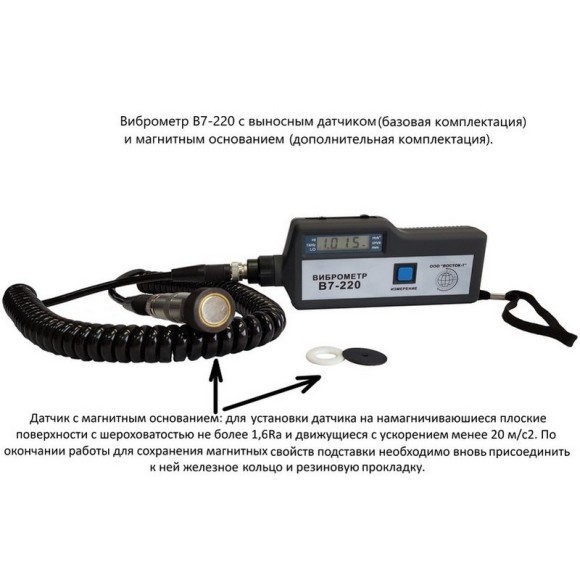

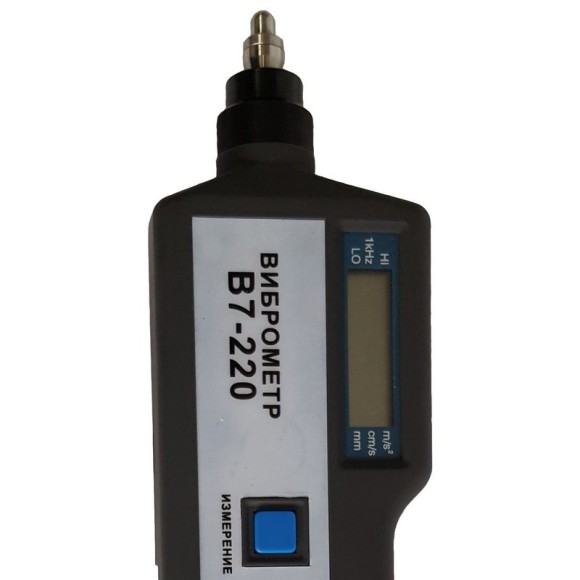

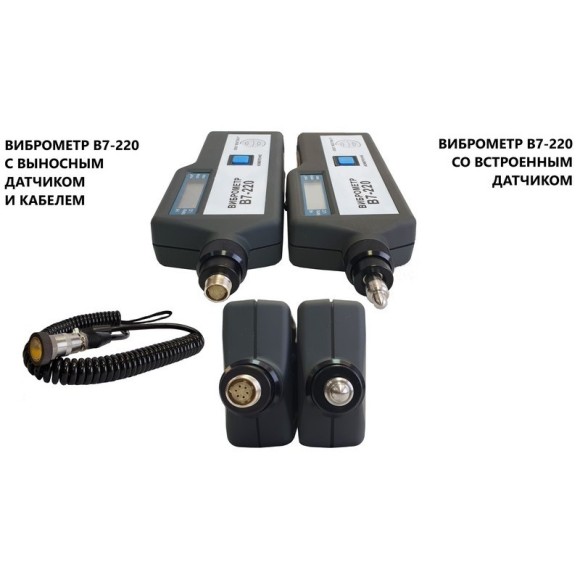

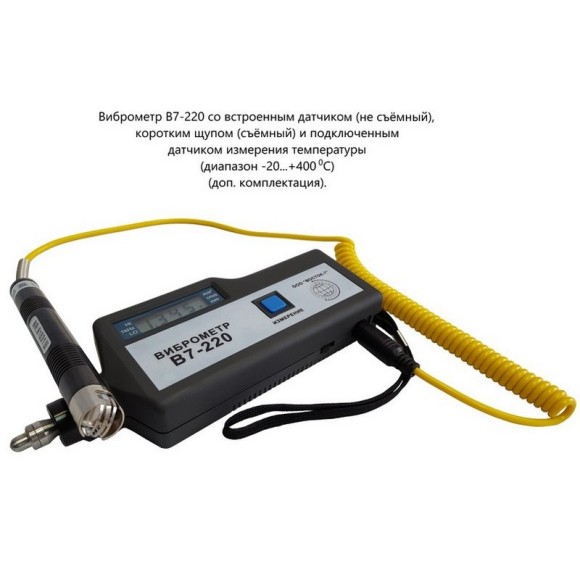

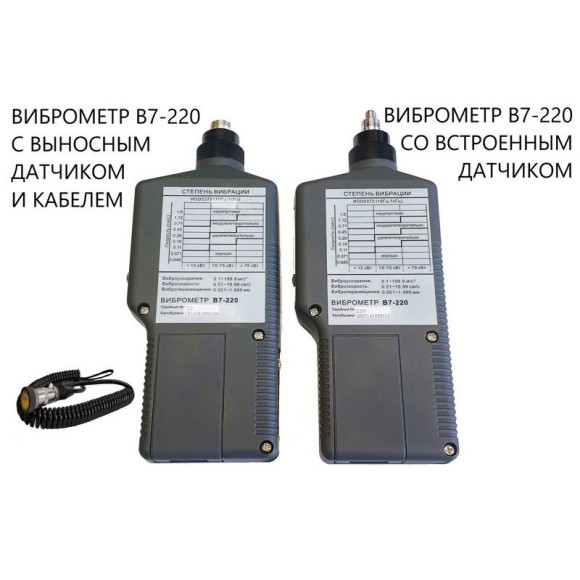

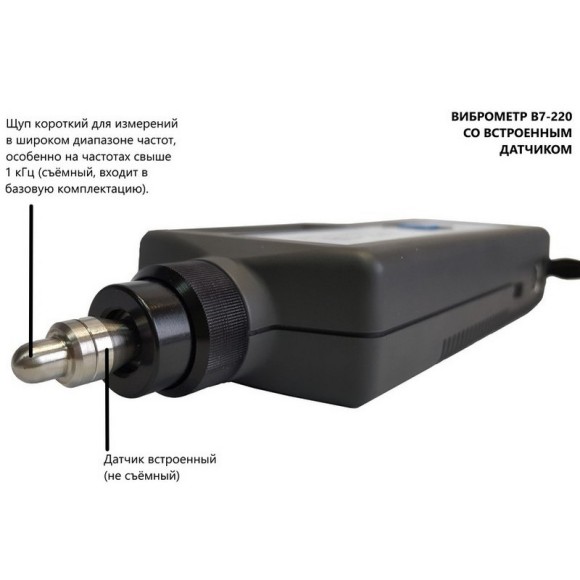

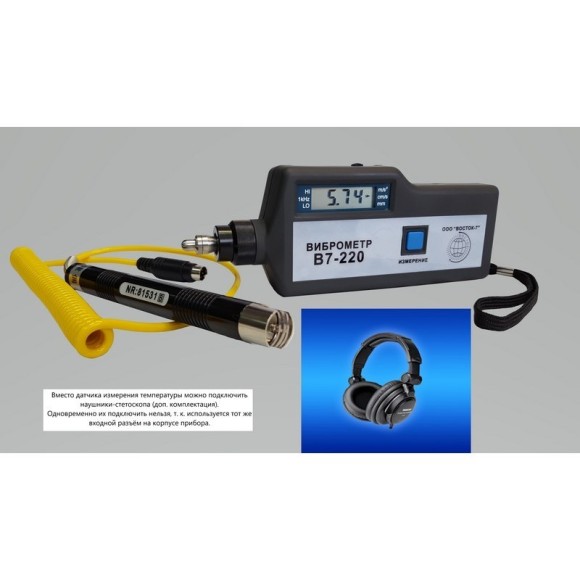

Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Метрологические характеристики виброметра В7-220
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 199,9 |
| Диапазон измерений размаха виброперемещений, мм | от 0,001 до 1,999 |
| Диапазон измерений амплитуд виброускорений, м/с2 | от 0,1 до 199,9 |
| Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 5 до 1000 от 5 до 500 от 5 до 15000 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % | ±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
| Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % | ±10 (в диапазоне частот от 5до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
| Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % | ±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
Основные технические характеристики
Наименование характеристики | Значение |
|||
В7-317/В7-327 |
В7-337 |
В7-357 |
В7-220 |
|
Диапазон индицируемых скоростей вращения, об/мин |
- |
- |
от 30 до 300000 |
- |
Диапазон индицируемых собственных частот, Гц |
- |
- |
от 0,5 до 5000 |
- |
Дисплей |
1.5” |
3.5 |
3.5” |
1.5” |
Память |
- |
+ |
+ |
- |
Возможность использования щупа |
- |
+ |
+ |
+ |
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1 0С) |
- |
- |
- |
+ |
Напряжение питания от источника постоянного тока, В | 12 |
|||
Потребляемая мощность, Вт, не более | 1 |
|||
Габаритные размеры, мм, не более: длина; ширина; высота |
150 23 18 | 178 78,5 28 |
185 68 30 |
|
Масса, г, не более |
56 | 230 |
200 |
|
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более | от +15 до +35 98 |
|||
Время наработки на отказ, ч, не менее | 10000 |
|||
Средний срок службы, лет | 10 |
|||
| Вес | 0.2 кг |
| Внесен в госреестр | Внесен |
| Поверка в комплекте | Включена в стоимость |
| Производитель | «Восток-7», Россия |
