Для измерения адгезии покрытий на плоских и, главное, изогнутых поверхностях изделий (бамперы автомобилей, корпуса зеркал, элементы с заметным радиусом кривизны и пр.), а также твёрдых покрытий, где требуется приложить заметное усилие на адгезиметр, чтобы прорезать покрытие до основания (защитные покрытия на эпоксидной основе).
Полное описание
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
19 470
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия



Скачать инструкцию

Скачать инструкцию

Скачать инструкцию

Скачать инструкцию

Метод надреза (решётчатый или параллельный) является оптимальным способом экспресс-оценки адгезии (силы сцепления) однослойных и многослойных покрытий (не текстурированных) толщиной до 250 мкм на металлических или полимерных основаниях. Это единственный способ оценить качество межслойной адгезии (основание-грунт-база-лак) в процессе производства изделий. Он заключается в нанесении на покрытии глубоких (прорезания насквозь до основания) параллельных надрезов в перпендикулярных направлениях. При методе одновременного параллельного надреза покрытия (в отличии от надреза покрытия ножом с одним лезвием) происходит сдвиг покрытия вдоль основания, на которое покрытие нанесено, что существенно увеличивает точность метода измерения адгезии. Место разреза очищается щёткой или с помощью клейкой ленты-скотча (в зависимости от используемой методики) По характеру и площади разрушения покрытия визуально определяется величина его адгезии по балльной системе.

В стандарте ISO 2409 и ГОСТ 31149–2014 указывается, что необходимо сделать 6 линий надрезов и что расстояние между линиями надреза должно соответствовать толщине покрытия и типу подложки:

Толщина покрытия Расстояние между линиями надреза
0-60 мкм 1 мм для твёрдых оснований (металлы)
0-60 мкм 2 мм для мягких оснований (дерево, пластики, композиты)
60-120 мкм 2 мм для твёрдых или мягких оснований
120-250 мкм 3 мм для твёрдых или мягких оснований

По методике ASTM D3359:

  • требуется 11 линий надрезов;
  • резак 1 мм для покрытий толщиной до 50 мкм;
  • резак 2 мм для покрытий толщиной от 50 до 125 мкм.

Рабочие лезвия ножей изготавливаются из закалённой стали, поэтому режущие кромки остаются острыми, а частота замены ножей сокращается. Для измерения адгезии покрытий предлагается два типа ножей: адгезиметры-ножи с плоским резаком и адгезиметры-ножи с круглой фрезой.

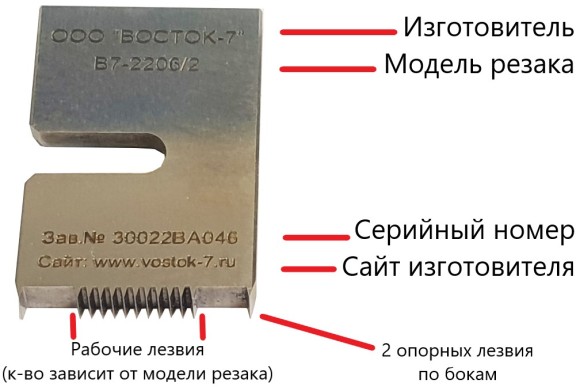

С плоским резаком имеет 1 режущую кромку, состоящую из 2 опорных лезвий по бокам и 6 рабочих лезвий по середине (согласно ISO и DIN) или 11 рабочих лезвий по середине (согласно ASTM) С круглой фрезой имеет 8 режущих кромок, состоящих из 2 опорных лезвий по бокам и 6 рабочих лезвий по середине (согласно ISO и DIN) или 11 рабочих лезвий по середине (согласно ASTM)

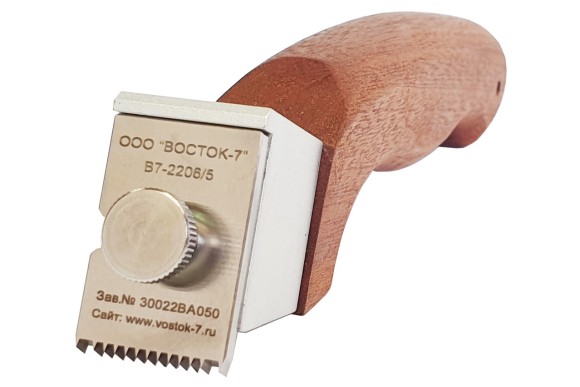

Адгезиметры-ножи с плоским резаком применяются для измерения адгезии покрытий на плоских и, главное, изогнутых поверхностях изделий (бамперы автомобилей, корпуса зеркал, элементы с заметным радиусом кривизны и пр.), а также твёрдых покрытий, где требуется приложить заметное усилие на адгезиметр, чтобы прорезать покрытие до основания (защитные покрытия на эпоксидной основе).

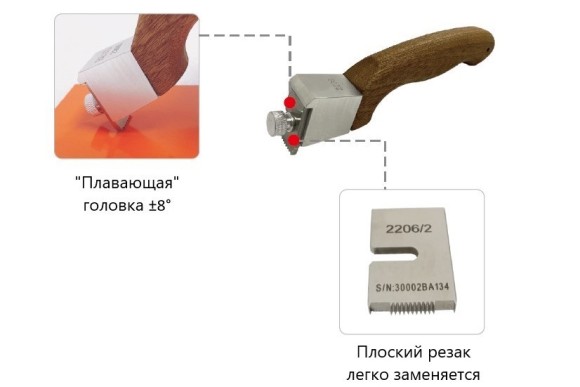

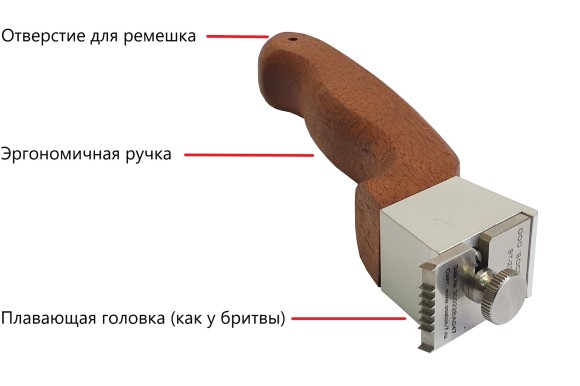

Адгезиметры-ножи с плоским резаком имеют специальную "плавающую" или независимую режущую головку. Это позволяет быть уверенным, что при нажатии под любым углом адгезиметр во время надреза будет прижат плотно к покрытию, а его резак расположен строго перпендикулярно образцу. Некоторые представленные на рынке аналоги предлагают только жёстко зафиксированную режущую головку. Этот недостаток в конструкции не только делает неудобным применение адгезиметра, но и приводит к ошибкам из-за изменения положения руки при надрезе. А также не позволяет провести корректно испытание на образцах со сложной геометрией (автомобильные бамперы, бутылки с покрытием, трубы и пр.)

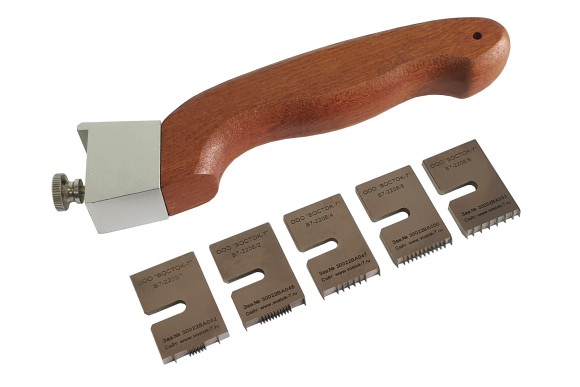

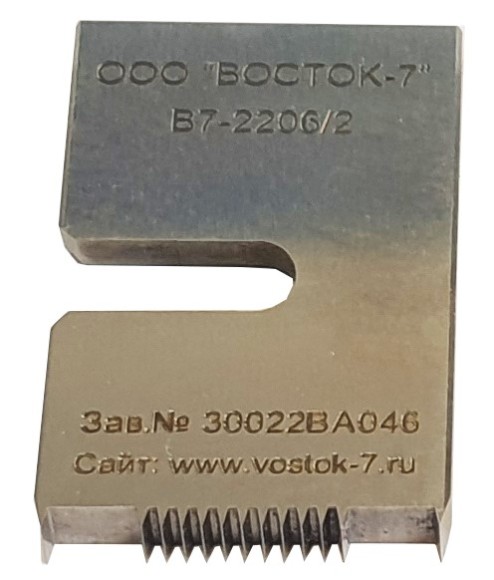

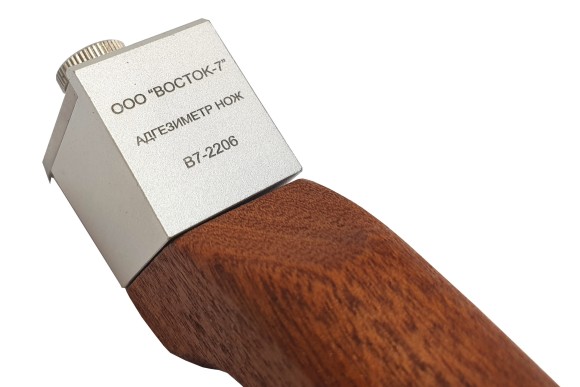

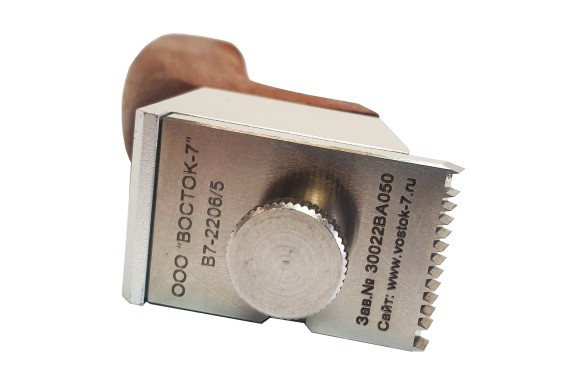

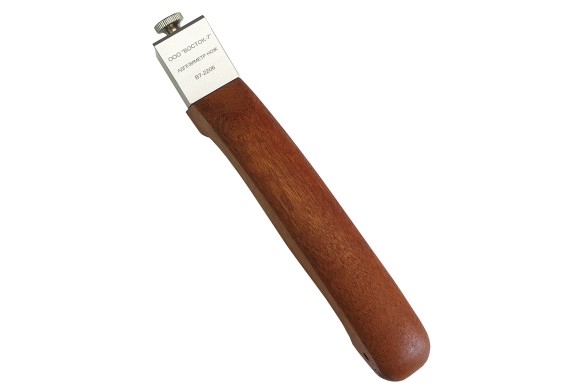

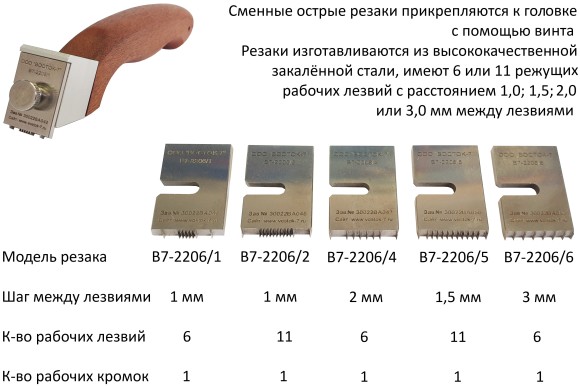

Адгезиметры-ножи с плоским резаком имеют эргономичную деревянную ручку для удобства держания в ладони и сменные острые резаки, которые прикрепляются к головке с помощью винта. Резаки изготавливаются из высококачественной закалённой стали, имеют 6 или 11 режущих рабочих лезвий с расстоянием 1 мм, 1,5 мм, 2 мм или 3 мм между лезвиями. После нанесения разрезов проводится визуальная оценка состояния покрытия по балльной системе (4-х по ГОСТ 15140 и 6-и по ISO 2409, ASTM D3359). Прибор может использоваться для определения адгезии покрытия по методу решётчатых и параллельных разрезов в соответствии со стандартами ГОСТ 15140, ГОСТ 31149, ISO2409, DIN 53151, ASTM D3359-2017. Износостойкая и прочная конструкция позволяет тестировать как тонкие, так и толстые или прочные покрытия на всех поверхностях как в лаборатории, так и на строительной площадке. Ближайшие аналоги –тестеры адгезии Elcometer 107 и Elcometer 1540, BYK.


Преимущества: вращающаяся/”плавающая” головка ±80 и заменяемый резак. Лёгкая установка сменного резака с помощью винта. Рекомендуемый способ хранения – лезвия вверх.


Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:

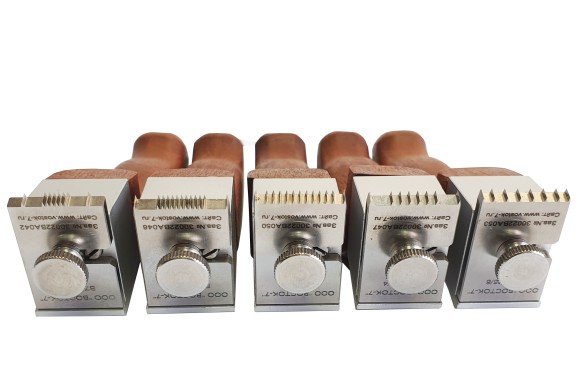

Адгезиметры-ножи с плоским резаком

Резак, модель

Шаг между лезвиями

К-во рабочих лезвий

К-во рабочих кромок

В7-2206/1

1

6

1

В7-2206/2

1

11

1

В7-2206/4

2

6

1

В7-2206/5

1,5

11

1

В7-2206/6

3

6

1

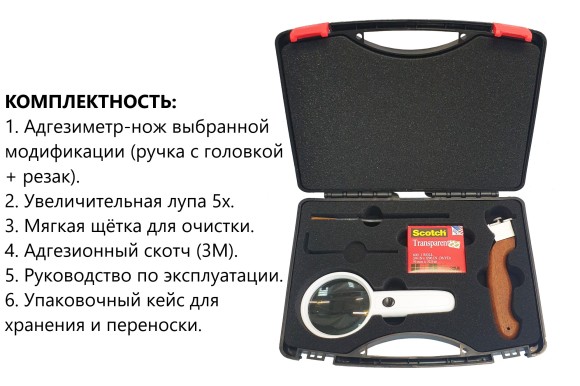

Комплектация

Наименование

Количество

1

Адгезиметр-нож выбранной модификации (ручка с головкой + резак)

1 шт.

2

Увеличительная лупа 5х

1 шт.

3

Мягкая щётка для очистки

1 шт.

4

Адгезионный скотч (3M)

1 шт.

5

Угловой шестигранный ключ для замены фрезы (только для адгезиметр-нож с круглой фрезой)

1 шт.

6

Руководство по эксплуатации

1 экз.

7

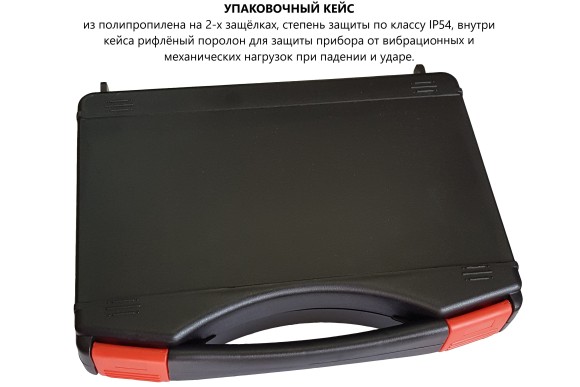

Упаковочный кейс для хранения и переноски

1 шт.

Для выбора необходимого типа ножа-адгезиметра и сменных запасных частей воспользуйтесь таблицей:

Артикул

Описание


В7-2206/1С

Полный комплект, включая резак 6 лезвий, шаг между лезвиями 1 мм

В7-2206/2С

Полный комплект, включая резак 11 лезвий, шаг между лезвиями 1 мм

В7-2206/4С

Полный комплект, включая резак 6 лезвий, шаг между лезвиями 2 мм

В7-2206/5С

Полный комплект, включая резак 11 лезвий, шаг между лезвиями 1,5 мм

В7-2206/6С

Полный комплект, включая резак 6 лезвий, шаг между лезвиями 3 мм

В7-2206/1Р

Запасной резак 6 лезвий, шаг между лезвиями 1 мм

В7-2206/2Р

Запасной резак 11 лезвий, шаг между лезвиями 1 мм

В7-2206/4Р

Запасной резак 6 лезвий, шаг между лезвиями 2 мм

В7-2206/5Р

Запасной резак 11 лезвий, шаг между лезвиями 1,5 мм

В7-2206/6Р

Запасной резак 6 лезвий, шаг между лезвиями 3 мм

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Адгезиметры-ножи с плоским резаком

Резак, модель

Шаг между лезвиями

К-во рабочих лезвий

К-во рабочих кромок

В7-2206/1

1

6

1

В7-2206/2

1

11

1

В7-2206/4

2

6

1

В7-2206/5

1,5

11

1

В7-2206/6

3

6

1

Производитель«Восток-7», Россия
