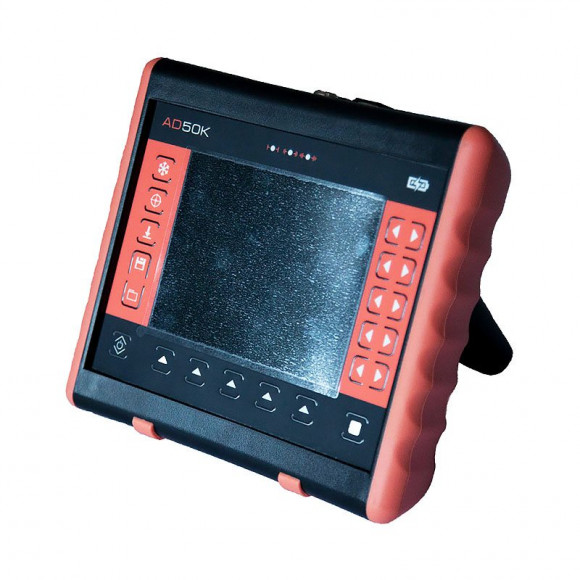

Акустический дефектоскоп АД-50К
- Обзор
- Характеристики
- Отзывы0
Дефектоскоп АД-50К - это совершенное средства контроля всех гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.
Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков;
- измерение толщины покрытий на углепластиках.
Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.
Основные отличия акустического / импедансного дефектоскопа
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Возможность подключения любых импедансных, вихретоковых и ударных преобразователей
- Отдельная регулировка усиления во временной и частотной областях
- Различные виды разверток экрана
- Оконные функции Блэкмана, Хеннинга, Хэмминга
- Регулировка положения строба во временной области и три независимых зоны контроля в частотной области
- Сохранение 100 настроек и 1000 результатов контроля
- Интерфейс Ethernet для связи с ПК
- Питание: Li-ion аккумулятор или внешний блок питания
- 8 часов работы от аккумулятора
Дефектоскоп АД-50К сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.
Особенности дефектоскопа:
- Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.
- Цветовая развертка типа 'водопад', позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
- Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
- Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.
- Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
- Комбинирование различных режимов отображения информации
Комплект для проведения контроля импедансным методом.
Состав комплекта :
| Наименование | Кол-во |
| электронный блок АД-50К со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь импедансный совмещенный SP-SCAN-15 | 1 |
| преобразователь импедансный раздельно-совмещенный RS4015K | 1 |
| кабель соединительный Lemo B6 - Lemo B6 | 1 |
| кабель соединительный Lemo B10 - Lemo B10 | 1 |
| Кабель USB для связи с ПК | 1 |
| Образец для проверки работоспособности СО-91 | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической калибровки) | 1 |

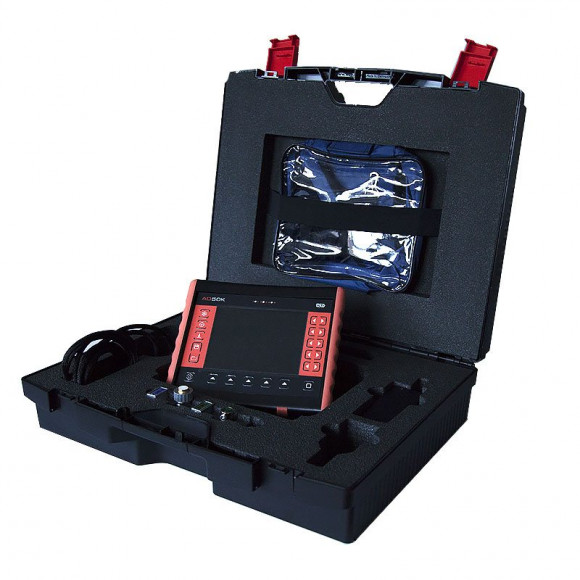

| Кейс для переноски | 1 |
Комплект для проведения контроля импедансным и вихретоковым методами.
Состав комплекта :
| Наименование | Кол-во |
| электронный блок АД-50К со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь импедансный совмещенный SP-SCAN-15 | 1 |
| преобразователь импедансный раздельно-совмещенный RS4015K | 1 |
| преобразователь вихретоковый ПВДТ-500-7Р | 1 |
| кабель соединительный Lemo B6 - Lemo B6 | 1 |
| кабель соединительный Lemo B10 - Lemo B10 | 1 |
| Кабель USB для связи с ПК | 1 |
| Образец для проверки работоспособности СО-91 | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической калибровки) | 1 |
| Кейс для переноски | 1 |
Комплект для проведения контроля импедансным, вихретоковым методами и методом свободных колебаний
Состав комплекта :
| Наименование | Кол-во |
| электронный блок АД-50К со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь импедансный совмещенный SP-SCAN-15 | 1 |
| преобразователь импедансный раздельно-совмещенный RS4015K | 1 |
| преобразователь вихретоковый ПВДТ-500-7Р | 1 |
| преобразователь ударный с микрофонным приемником UDM-60 | 1 |
| кабель соединительный Lemo B6 - Lemo B6 | 1 |
| кабель соединительный Lemo B10 - Lemo B10 | 1 |
| Кабель USB для связи с ПК | 1 |
| Образец для проверки работоспособности СО-91 | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической калибровки) | 1 |
| Кейс для переноски | 1 |
Комплект для проведения контроля импедансным, вихретоковым методами и методом свободных колебаний+вихретоковый метод
Состав комплекта :
| Наименование | Кол-во |
| электронный блок АД-50К со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь импедансный совмещенный SP-SCAN-15 | 1 |
| преобразователь импедансный раздельно-совмещенный RS4015K | 1 |
| преобразователь вихретоковый ПВДТ-500-7Р | 1 |
| преобразователь ударный с микрофонным приемником UDM-60 | 1 |
| преобразователь ударный с микрофонным приемником UDP-60 | 1 |
| кабель соединительный Lemo B6 - Lemo B6 | 1 |
| кабель соединительный Lemo B10 - Lemo B10 | 1 |
| Кабель USB для связи с ПК | 1 |
| Образец для проверки работоспособности СО-91 | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической калибровки) | 1 |
| Кейс для переноски | 1 |
Характеристики
| |
| Производитель | «КРОПУС», Россия |
